一、BEAM-SIDR線型光束感煙火災探測器概述

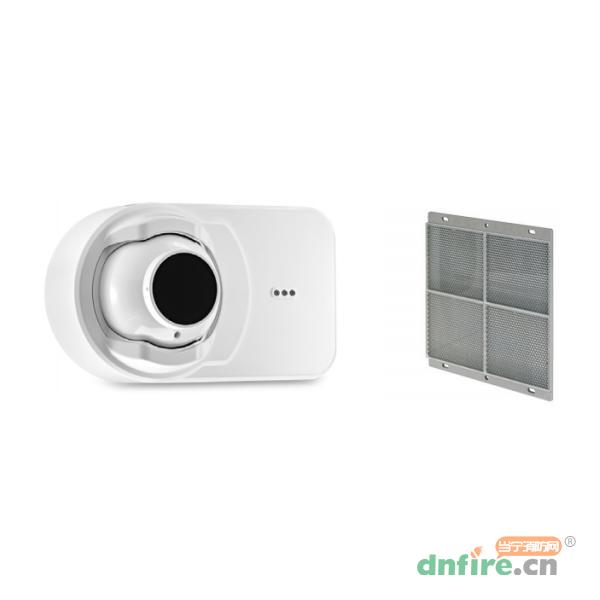

EAM-SIDR線型光束感煙火災探測器統由一個發射/接受器和一個反光板組成，保護距離為5米~100米。
二、BEAM-SIDR線型光束感煙火災探測器產品特性
◎保護距離：5米~100米（16.4英尺~328英尺）
◎靈敏度：啟動時自動設定靈敏度閥值
◎安裝間隔：9.1米~18.3米（30英尺~60英尺），遵守國家和地方法律法規規定
◎響應時間：報警：20秒；故障：30秒
◎故障狀態：光束受阻（96%或96%以上的減光率）；不正確的初始校準；達到自動補償極限（需維修）；處于校準狀態
◎測試/復位特性：從地面模擬煙霧的電子特性；靈敏度濾光片；具有遠程測試和復位開關功能
◎指示燈：
報警：遠程輸出，現場LED（紅色）
故障：遠程輸出，現場LED（黃色），閃爍時表示故障診斷
正常運行：現場LED（通訊時綠燈每隔5秒閃爍一次）
校準輔助指示：激光指示器和直觀的光學對準制導，指示箭頭
繼電器：報警、故障
三、BEAM-SIDR線型光束感煙火災探測器的技術參數
| 型號 |
EAM-SIDR |
| 名稱 |
線型光束感煙火災探測器 |
| 品牌 |
盛賽爾 |
| 工作電壓 |
DC24V |
| 最大待機電流 |
24 VDC: 11mA |
| 最大報警電流 |
24 VDC: 15mA |
| 繼電器觸點 |
30 VDC/0.5A |
| 復位時間 |
最長500毫秒 |
| 啟動時間（通電后） |
最長30秒 |
| 光路長度 |
5m~100m |
| 最大光路方向偏差 |
±0.5° |
| 報警閾值 |
2.0dB |
| 調節角度 |
探測器：水平50°、垂直20°光束校準
反光板：水平、垂直±10°
|
| 外殼材質 |
塑料 |
| 工作環境溫度 |
-10℃~+55℃ |
| 相對濕度 |
0%~95%RH無凝結 |
| 重量 |
1.77千克 |
| 探測器尺寸 |
L253mm×W150mm×H112mm |
| 反光板尺寸 |
L230mm×W200mm×H10mm |
| 執行標準號 |
GB14003-2005 |
四、BEAM-SIDR線型光束感煙火災探測器初始化和調試
首先，確保探測器和反光板之間的光路內沒有任何障礙物體，包括操作人員。然后開始手動校準成像鏡和反光板。

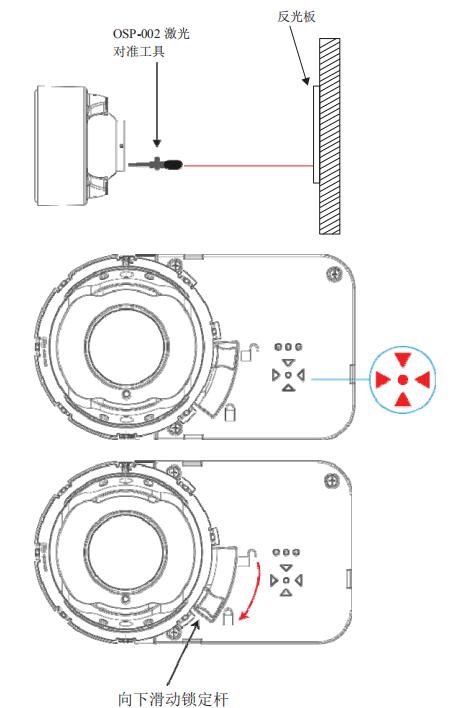

在長距離或光線較強環境中，可以用OSP-002激光對準工具完成系統的粗略校準。
按照以下步驟調整探測器組件的光學球面，使其與系統對準：
• 確保鎖定桿位于3點鐘位置；
• 4個箭頭會直觀地引導操作人員進行最佳透鏡校準。
校準過程中，所有箭頭一開始可能均為紅色。
• 輕輕轉動透鏡，直到所有箭頭和中間的綠色LED燈呈綠色閃爍狀態，透鏡達到最佳校準狀態。
• 待所有箭頭均變綠后，慢慢地向下移動鎖定桿，直到透鏡牢牢地鎖住。這時，鎖定桿處于5點鐘位置，操作人員能感覺到鎖定位置的阻力。
通過鎖定透鏡，激活內部開關，探測器開始初始化或調試過程。正常調試過程大約需要10秒。在調試過程中，必須保持光束路徑清晰，無任何遮擋物。在這一過程中，轉動探測器可以測定反光板在視場內的大小，并確定探測器與反光板之間的距離。在此測量基礎上，靈敏度將自動設定為特定距離下的最佳靈敏度。
進入操作模式前，探測器會顯示設定的靈敏度，并通過4個箭頭閃爍黃色進行提示，代表選定的遮光度/靈敏度百分比，含義分別如下：1次=25%；2次=30%；3次=40%；4次=50%。5秒后，再次重復場景，然后箭頭和LED燈熄滅，前面的OK LED燈閃爍綠色。這時，探測器處于正常運行狀態。
現在可以在前面蓋上可噴涂的裝飾外殼來保護鎖定桿，遮蓋標定好的LED燈和鎖定的探測器。
此外，裝飾外殼也可將鎖定桿固定到位。
五、BEAM-SIDR線型光束感煙火災探測器測試
調試完成后，必須用反光板上的OSP-004測試濾光片或遠程測試盒對測試探進行報警測試。如果用RTS151KEY測試探測器，遠程故障LED燈會閃爍，顯示探測器設定的靈敏度。閃爍次數，如第5節所述，表示設定的靈敏度級別，每3秒重復一次直到探測器復位。
