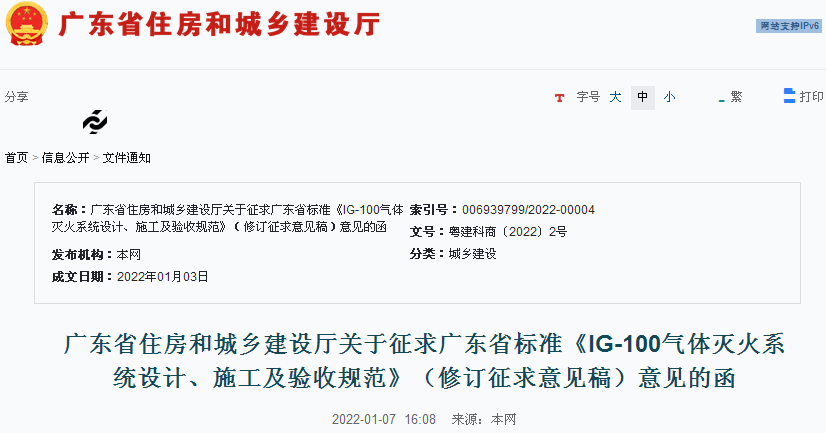

廣東省住房和城鄉建設廳關于征求廣東省標準

《IG-100氣體滅火系統設計、施工及驗收規范》

（修訂征求意見稿）意見的函

各地級以上市住房城鄉建設主管部門，各相關單位：

　　經我廳立項，由廣州市設計院集團有限公司、廣州市城市規劃勘測設計研究院和華南理工大學建筑設計研究院有限公司等單位組織修訂的廣東省工程建設標準《IG-100氣體滅火系統設計、施工及驗收規范》已形成征求意見稿，現征求你們意見。請從廣東建設信息網（政務版，網址：http://zfcxjst.gd.gov.cn）下載本標準的征求意見稿，組織研究和提出修改意見，于2022年2月7日前將書面意見反饋我廳科技信息處（電子版請發至zjt_kxc gd.gov.cn）。

　　附件：1.廣東省標準《IG-100氣體滅火系統設計、施工及驗收規范》（修訂征求意見稿）

　　2.廣東省標準《IG-100氣體滅火系統設計、施工及驗收規范》（修訂征求意見稿）意見表

廣東省住房和城鄉建設廳

2022年1月3日

附錄：

《IG-100氣體滅火系統設計、施工及驗收規范》（修訂征求意見稿）

前言

根據《廣東省住房和城鄉建設廳關于發布<2019年廣東省工程建設標準制訂、修訂計劃>的通知》（粵建科函〔2019〕1118號），規程編制組總結近年IG-100氣體滅火系統技術的發展及應用經驗，參考了國內外相關標準，對《IG-100氣體滅火系統設計、施工及驗收規范》DBJ15-47-2005進行修訂，形成本規范。

本規范主要技術內容包括：總則、術語和符號、系統組件、系統設計、安全要求、施工、調試、竣工驗收、維護管理等。本規范不涉及專利。

本次修訂主要內容有：

　　1．修訂了IG-100滅火設計濃度參數。

　　2．修訂系統組件技術標準，吸收在瓶頭閥后設減壓裝置的先進經驗，加強對儲瓶、管網的壓力監控，明確了氣體滅火系統應進行抗震設計。

　　3．增加局部應用滅火系統、預制滅火系統以及撬裝式滅火設備內容，補充相關技術要求。

　　4．修訂了IG-100氣體設計用量公式、儲存量計算公式、減壓孔板前中期壓力計算公式、等效孔口面積計算公式；補充了管道沿程壓力損失計算公式、初始密度計算公式、開口補償量計算公式、管段末端馬赫數計算公式以及等效孔口單位面積噴射率。

　　5．附錄中補充了滅火劑輸送管道規格、噴嘴代號及等效孔口尺寸、噴頭等效孔口單位面積噴射率。

本規范由廣東省住房和城鄉建設廳負責管理，由廣州市設計院集團有限公司負責解釋。本標準在實施的過程中，請各單位注意總結經驗，隨時將有關意見和建議反饋給廣州市設計院集團有限公司（地址：廣州市天河區體育東路體育東橫街3-5號，郵政編碼：510620）。

本規范修訂的主編單位：廣州市設計院集團有限公司

　　廣州市城市規劃勘測設計研究院

　　華南理工大學建筑設計研究院有限公司

本規范修訂的參編單位：廣東鷹穗消防設備有限公司

　　上海瑞泰消防設備制造有限公司

　　上海能美西科姆消防設備有限公司

　　深圳市建筑設計研究總院有限公司

　　廣東省建筑設計研究院

　　珠海市建筑設計院

　　廣州寶賢華翰建筑工程設計有限公司

　　廣州地鐵設計研究院股份有限公司

　　中國能源建設集團廣東省電力設計研究院有限公司

　　廣州市寶津安消防器材有限公司

　　廣東捷鑫設備有限公司

本規范修訂的主要起草人：（編者略）
本規范修訂的主要審查人員：

目次

1 總則

2 術語和符號

　2.1術語

　2.2符號

3 系統組件

　3.1滅火劑及存儲裝置

　3.2選擇閥與噴頭

　3.3管道

　3.4預制滅火系統與撬裝式滅火設備

4 系統設計

　4.1一般規定

　4.2防護區

　4.3設計用量

　4.4儲瓶間

　4.5系統管網布置與計算

　4.6系統設計技術文件

5 操作與控制

6 安全要求

7 施工

　7.1施工準備

　7.2安裝

8 調試

9 竣工驗收

　9.1防護區和儲瓶間的驗收

　9.2設備驗收

　9.3系統功能驗收

10 維護管理

附錄、條文說明（編者略）

1 總則

1.0.1 為了規范IG-100氣體滅火系統(以下簡稱IG-100系統)的設計、施工、驗收及維護管理，減少火災危害,保護人身和財產安全，制定本規范。

1.0.2 本規范適用于新建、擴建及改建工程中設置的在20℃時儲存壓力為15MPa、20MPa和30MPa的IG-100全淹沒滅火系統、局部應用滅火系統、預制滅火系統的設計、施工、驗收及維護管理。

1.0.3  IG-100系統可用于撲救下列火災:

　　1 電氣火災。

　　2 固體表面火災。

　　3 液體火災。

　　4 滅火前可切斷氣源的氣體火災。

1.0.4 IG-100系統不適用于撲救下列物質火災:

　　1 硝化纖維、硝酸鈉等氧化劑及含氧化劑的化學制品火災。

　　2 鉀、鈉、鎂、鈦、鋯等活潑金屬火災。

　　3 氫化鉀、氫化鈉等金屬的氫化物火災。

　　4 過氧化物、聯胺等能自行分解的化學物質火災。

　　5 可燃固體物質深位火災。

1.0.5抗震設防烈度為6度及6度以上地區的建筑氣體滅火系統必須進行抗震設計。

1.0.6設計采用的系統組件，必須符合國家現行的相關標準，并應符合消防產品市場準入制度的要求。

1.0.7 IG-100系統的設計、施工、驗收及維護管理，除應執行本規范外,還應符合現行的國家、行業有關標準的規定。

2 術語和符號

2.1術語

2.1.1 IG-100氣體IG-100 gas

　　IG-100是由氮?dú)饨M成的一種無色、無味、非導電的潔凈滅火氣體，蒸發后無殘留物，密度與空氣相近，可通過稀釋氧氣、窒息滅火。

2.1.2系統工作壓力System working pressure

　　滅火劑瓶組容器閥出口處的壓力。

　　注：滅火劑瓶組上的容器閥若不帶減壓功能，系統的工作壓力即為瓶組的工作壓力。滅火劑瓶組上的容器閥若具有減壓功能，系統的工作壓力即為經減壓后容器閥出口處的工作壓力。

2.1.3貯存壓力Storage pressure

　　貯存容器內按最大充裝密度（或最大充裝壓力）灌裝滅火劑，在20℃環境中的平衡壓力。

2.1.4 IG-100滅火系統IG100 extinguishing system

　　滅火劑為IG100的氣體滅火系統。

2.1.5單元獨立滅火系統Unit independent extinguishing system

　　用一套滅火劑儲存裝置，保護一個防護區或一個防護對象的IG100滅火系統。

2.1.6組合分配滅火系統Combined distribution extinguishing systems

　　用一套滅火劑儲存裝置，保護兩個及以上防護區或防護對象的IG-100滅火系統。

2.1.7全淹沒滅火系統Total flooding extinguishing system

　　在規定的時間內，向封閉的防護區噴放設計規定用量的氣體滅火劑，并使其均勻地充滿整個防護區的滅火系統。

2.1.8滅火設計濃度Designextinguishing concentration

　　用于系統設計包括安全系數的滅火濃度或惰化濃度。

2.1.9淹沒系數Flooding factor

　　在規定的滅火濃度和環境溫度下，單位體積的防護區容積中所需的IG100的體積。

2.1.10局部應用滅火系統Local application extinguishing system

　　向保護對象以設計噴射率直接噴射滅火劑，并持續一定時間的滅火系統。

2.1.11噴射時間Discharge time

　　使防護區內的滅火劑濃度達到95%最低設計濃度所需的時間。

2.1.12中期容器壓力Mid-term pressure in container

　　從噴頭噴出50%滅火劑設計用量時容器內壓力。

2.1.13系統組件System components

　　組成IG-100氣體滅火系統的儲存容器、容器閥、減壓裝置、驅動裝置、高壓軟管、單向閥、安全泄壓閥、集流管、檢漏裝置、選擇閥、壓力反饋裝置、噴頭等專用產品的統稱。

2.1.14注冊數據Registered data

　　法定機構出具的檢測數據。

2.1.15撬裝式滅火設備Skid-mounted fire extinguishingequipment

　　滅火設備框架和滅火設備整體組合的一種形式，是指已經將IG-100滅火系統的組件安裝成一個整體式集合，與其他設備連接時只需用管線連通即可的成套設備。

2.1.16馬赫數Math number

　　流體中質點運動速度v同該點聲速c之比，通常以Mae表示。

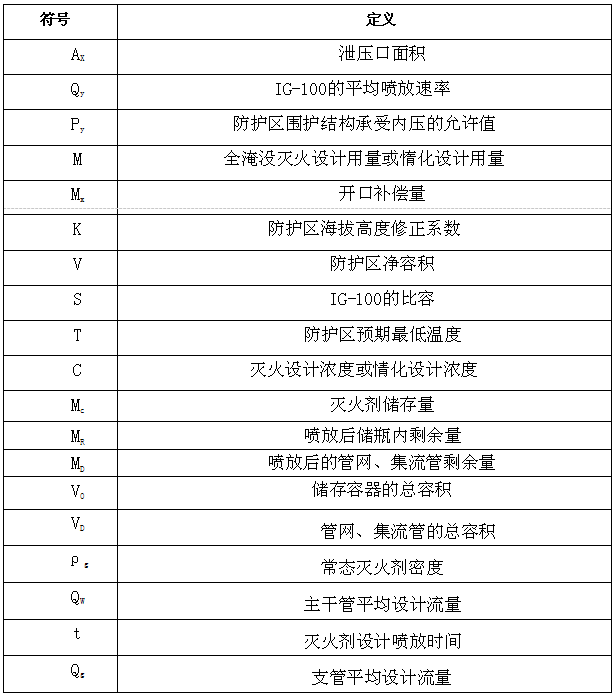

2.2 符號

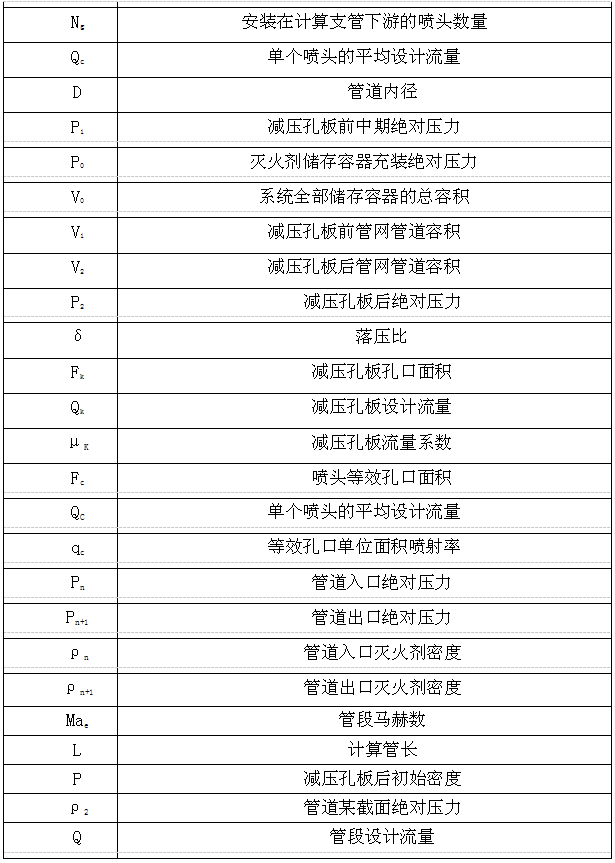

表2.2.1

續表2.2.1

3 系統組件

3.0.1 IG-100氣體滅火系統所有組件，應在環境溫度-20℃到50℃內可靠工作。

3.0.2管網滅火系統組件應包括儲存容器、容器閥、減壓裝置、驅動裝置、高壓軟管、單向閥、集流管、檢漏裝置、選擇閥、壓力反饋裝置、噴頭及管道等組成部分。

3.0.3預制滅火系統應包括儲存容器、容器閥、減壓裝置、驅動裝置、高壓軟管、檢漏裝置及噴頭等組成部分。

3.0.4撬裝式滅火設備應包括框架、儲存容器、容器閥、減壓裝置、驅動裝置、高壓軟管、單向閥、集流管、檢漏裝置、選擇閥、壓力反饋裝置、噴頭及管道等組成部分。

3.0.5組合分配系統的集流管上應安裝低泄高封閥；驅動氣體控制管路上應安裝低泄高封閥。

3.1 滅火劑及存儲裝置

3.1.1 IG-100氣體的規格及物理特性應滿足表3.1.1的要求。

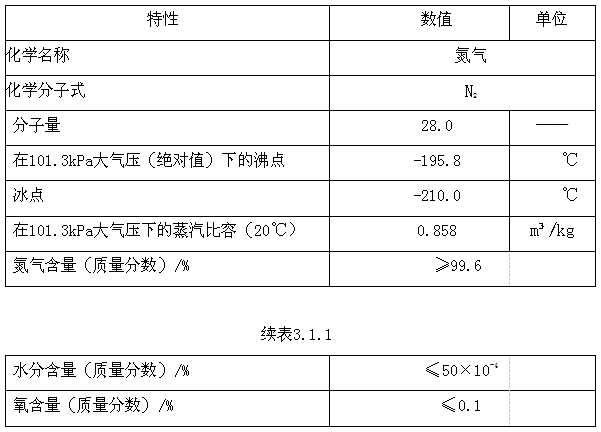

表3.1.1 IG-100氣體的規格及物理特性

3.1.2儲存裝置組成應符合下列規定：

　　1管網滅火系統、局部應用滅火系統的儲存裝置應由儲存容器、容器閥、減壓裝置、驅動裝置、高壓軟管、單向閥和集流管組成，并應固定安裝，且應進行設備抗震設計。

　　2預制滅火系統的儲存裝置應由儲存容器、容器閥、減壓裝置、驅動裝置、高壓軟管組成。

　　3驅動氣體瓶組應至少由充裝氣體及儲存容器、容器閥、安全泄放裝置等組成。

　　4各組件的公稱工作壓力不應小于在最高環境溫度下所承受的工作壓力。

3.1.3 IG-100儲存容器的充裝壓力在20℃時應為15MPa、20MPa和30MPa。

3.1.4在容器閥及組合分配系統的集流管上，應設安全泄放裝置和壓力表。安全泄放裝置的泄放動作壓力設定值不應小于1.25倍最大工作壓力，但不大于其強度試驗壓力的95%，泄放動作壓力范圍為設定值的95%-105%。

3.1.5滅火劑瓶組容器閥出口應有防止在運輸、裝卸、儲存過程中滅火劑誤噴放的防護裝置。防護裝置上的開孔應使滅火劑均勻噴放而不產生過大的反沖力，且不應被沖出。

3.1.6單個儲存容器的容積宜為50L-100L，同一集流管上的儲存容器，其規格、尺寸、充裝壓力均應一致。

3.1.7備用量的儲存容器與主用量的儲存容器宜接在同一集流管上，并能切換使用。

3.1.8儲存容器上應設有永久固定銘牌，標明每個容器的編號、皮重、滅火劑名稱、充裝量、充裝日期和充裝壓力。容器顏色應為紅色，容器鋼印標記和銘牌應符合現行國家標準《鋼質無縫氣瓶》GB5099的規定。

3.1.9管網滅火系統的儲存容器應設在靠近防護區的專用儲瓶間內。

3.1.10儲存裝置的布置，應便于操作、維修及避免陽光直接照射。儲存裝置距墻面或儲存裝置之間的距離不宜小于1.0m，且不應小于儲存容器外徑的1.5倍。

3.1.11儲存容器、驅動氣體儲瓶的設計與使用應符合現行國家標準《氣瓶安全技術規程》TSG23的規定。

3.1.12充裝壓力為20MPa和30MPa儲存容器瓶頭閥處應設置將氣體壓力由儲存壓力減至不大于10MPa的減壓閥，并宜設壓力顯示及泄漏報警。當滅火劑或驅動氣體壓力損失達到儲存溫度條件下工作壓力的10%時，應能可靠報警。

3.1.13儲存容器應設稱重部件，稱重部件應有泄漏上限報警功能，當滅火劑或驅動氣體泄漏量達到質量損失5%時，應能可靠報警。

3.1.14減壓閥輸出的壓力應穩定持續，氣體能有效釋放到防護區，減壓閥注冊數據宜包括型號、公稱工作壓力和壓力-時間關系曲線。

3.1.15容器閥應滿足以下要求：

　　1最大和最小工作壓力下的動作要求：將容器閥安裝在專用試驗裝置上，使被試閥門處于正常工作狀態下，在0.5倍最小工作壓力和1.1倍最大工作壓力下啟動容器閥，容器閥的動作應準確、可靠，并完全開啟。

　　2結構要求：容器閥應具有裝設壓力顯示器接口，宜有裝設壓力反饋裝置接口，接口處宜設單向針閥或安全防護結構。

　　3材料要求：閥體及其內部機械零件宜采用奧氏體不銹鋼、銅合金制造，或采用強度、耐腐蝕性能不低于奧氏體不銹鋼、銅合金的其他金屬材料制造。

3.2 選擇閥與噴頭

3.2.1組合分配系統中，每個獨立防護區、防護對象應設至少一個選擇閥。選擇閥的位置宜靠近儲存容器，并應便于手動操作，方便檢查維護。選擇閥上應設有標明防護區、防護對象的永久性銘牌。

3.2.2選擇閥應采用自動控制、手動控制和機械應急操作方式。閥門的工作壓力不應小于系統的儲存壓力。

3.2.3選擇閥在系統啟動時，應在容器閥動作之前或同時打開。

3.2.4選擇閥、單向閥和低泄高封閥的公稱直徑與公稱壓力應與連接管道相適應。閥體及其內部機械零件宜采用奧氏體不銹鋼、銅合金制造，或采用強度、耐腐蝕性能不低于奧氏體不銹鋼、銅合金的其他金屬材料制造。

3.2.5噴頭的代號、等效孔口尺寸應滿足噴頭代號每增加1號，等效單孔直徑增加0.79375mm的要求。

3.2.6選擇閥、單向閥和低泄高封閥應在明顯部位永久性標出：生產單位或商標、型號規格、工作壓力及介質流動方向。噴頭應在明顯部位永久性標出：生產單位或商標、噴頭型號、代號或等效單孔直徑。

3.2.7設在有粉塵、油霧等的防護區域的噴頭，應增設在噴射時能自行脫落的防塵罩。

3.2.8噴頭的數量和口徑應滿足噴頭最大保護半徑和滅火劑噴放量的要求，噴頭注冊數據宜包括噴頭代號、保護面積-安裝高度和流量-安裝高度關系曲線。3.2.9噴頭應采用耐腐蝕的材料制造，噴頭的絕對工作壓力不應低于系統最大工作壓力。

3.3 管道

3.3.1組成管網的管道及管道附件應能承受最高環境溫度下的最大工作壓力，并應符合下列規定：

　　1滅火劑輸送管道應采用熱浸鍍鋅無縫鋼管，管材性能應符合現行國家標準《輸送流體用無縫鋼管》GB/T8163的規定。

　　2安裝在腐蝕性環境里或在人員密集場所，管道宜采用不銹鋼無縫鋼管，

　　管材性能應符合現行國家標準《流體輸送用不銹鋼無縫鋼管》GB/T14976的規定。

　　3輸送啟動氣體的管道，宜采用銅管或S31603不銹鋼管，且應能承受相應啟動氣體的最高工作壓力。銅管管材性能應符合現行國家標準《銅及銅合金拉制管》GB/T1527的規定；管材性能應符合現行國家標準《流體輸送用不銹鋼無縫鋼管》GB/T14976的規定。

　　4管道容積不應大于儲存容器的60%，減壓裝置到最遠噴頭管道總長不宜超過150m。

　　5容器閥、減壓閥與集流管的連接管應采用高壓軟管或耐壓強度、抗沖擊振動能力相當?shù)慕饘俟懿模疫B接管應采用耐滅火劑腐蝕的材料制造。

　　6管件應采用耐滅火劑腐蝕的金屬材料制造，不應用鑄鐵件。

3.3.2公稱尺寸等于或小于80mm的無縫鋼管，宜采用螺紋連接。公稱直徑大于80mm的無縫鋼管，宜采用法蘭連接。采用法蘭連接時，法蘭應符合現行國家標準《對焊鋼制管法蘭》GB/T9115的規定，且宜采用高壓復合墊片。銅管、不銹鋼管宜采用對口焊接、法蘭連接或?qū)Ｓ媒宇^連接。

3.3.3集流管、高壓軟管及減壓裝置上游管道的工作壓力不應低于儲存容器工作壓力。

3.3.4充裝壓力為15MPa的系統，且瓶頭閥處未設置減壓閥，滅火劑輸送管道上應設置減壓孔板。

3.3.5滅火劑輸送管道不宜穿越變形縫，當必須穿越時應有可靠的抗沉降和抗變形措施。滅火劑輸送管道不宜露天設置。

3.3.6滅火劑輸送管道應設固定支、吊架，管道管徑大于或等于DN65的水平管道應設抗震支、吊架，并應能承受氣體噴放時的重量及沖擊。支、吊架的間距不應大于附錄E的規定。支、吊架應進行防腐處理，應采取措施防止與管道發生電化學腐蝕。

3.3.7在每個防護區的滅火系統主管道上，應設壓力訊號器或流量訊號器。訊號器的工作壓力不應小于系統的最大工作壓力，且應有自鎖功能，動作后應能人工復位。

3.4 預制滅火系統與撬裝式滅火設備

3.4.1預制滅火系統應滿足下列要求：

　　1 工作溫度范圍：-10~50℃。

　　2 儲存壓力：15MPa、20MPa和30MPa（20℃）。

　　3 最大工作壓力：17.2MPa、27.9MPa和36.0MPa（50℃）。

　　4 應設置減壓閥將噴放壓力降低至不大于6.0MPa。

　　5 安全泄放裝置的泄放動作壓力設定值不應小于1.25倍最大工作壓力，但不大于部件強度試驗壓力的95%，泄放動作壓力范圍為設定值的95%-105%。

　　6 噴射時間：不大于60s。

　　7 噴口高度不應低于2.2m，噴口前1.0m內不應有障礙物，宜采用消音噴頭。

　　8 底座和支撐結構應有足夠的強度、剛度和穩定性，應設置吊耳及地腳螺栓孔；底座宜安裝橡膠剪切隔振器，宜具備水平度調節功能。

3.4.2撬裝式滅火設備應滿足以下要求：

　　1 組件、管道的布置應合理、規范，滿足操作、維護要求。

　　2 底座和支撐結構應有足夠的強度、剛度和穩定性，應設置吊耳及地腳螺栓孔；底座宜安裝橡膠剪切隔振器，應具備水平度調節功能。

　　3 框架外表面須進行防腐處理，防腐涂層、鍍層應完整、均勻，焊接處應做好酸洗鈍化抗氧化處理。

　　4 設備與管網連接處應采用法蘭連接，減壓裝置、選擇閥、壓力訊號器離法蘭距離不小于5倍管道直徑。

　　5 設備應避免氣體積聚。

　　6 設備應設防靜電接地措施。

　　7 應有醒目耐久的安全警示。

4系統設計

4.1 一般規定

4.1.1采用氣體滅火系統保護的防護區，其滅火設計用量或惰化設計用量，應根據防護區內可燃物相應的滅火設計濃度或設計惰化濃度經計算確定。

4.1.2對有爆炸危險的防護區應采用惰化濃度，物質的最小設計惰化濃度不應小于該物質惰化濃度的1.1倍。部分可燃物的最小惰化設計濃度可按附錄D確定。

4.1.3當幾種可燃物共存或混合時，其滅火設計濃度或設計惰化濃度，應按其中最大的滅火濃度或惰化濃度確定。

4.1.4組合分配系統保護的防護區數量不應超過8個，滅火劑儲存量應為最大一個防護區的用量。

4.1.5滅火系統的滅火劑儲存量應為防護區滅火設計用量或惰化設計用量、儲存容器內的滅火劑剩余量和管網中噴放后的剩余量之和。

4.1.6滅火系統的儲存裝置72h內不能重新充裝恢復工作的，應按系統原儲存量的100%設置備用量。

4.1.7滅火系統的設計計算溫度，應采用20℃。

4.1.8儲存容器的邊緣和操作面距墻或操作面之間的距離不宜小于1.0m。

4.1.9采用組合分配系統會造成滅火劑最大濃度超過NOAEL濃度時或LOAEL濃度時，應采用單元獨立滅火系統。

4.2 防護區

4.2.1防護區的劃分，應符合下列規定：

　　1防護區宜以固定的單個封閉空間劃分；同一區間的吊頂層和地板下需同時保護時，可合為一個防護區。

　　2當采用管網滅火系統時，一個防護區的面積不宜大于800㎡，容積不宜大于3600m³。

　　3當采用預制滅火系統時，一個防護區的面積不宜大于500㎡，容積不宜大于1600m³。

4.2.2防護區的最低環境溫度不應低于-10℃。

4.2.3防護區圍護結構及門、窗的耐火極限不應低于0.5h，吊頂?shù)哪突饦O限不應低于0.25h。

4.2.4防護區圍護結構承受內壓的允許壓力，不宜低于1200Pa。

4.2.5防護區應設泄壓口，泄壓口宜設置在2/3高以上的外墻上。除泄壓口外，防護區內與其它空間相通的開口，應在滅火劑噴放前自動關閉。泄壓口的面積應按下式計算：

　　式中:AX——泄壓口面積(㎡)；

　　Qy——IG-100的平均噴放速率(kg/s)；

　　Py——防護區圍護結構承受內壓的允許壓力(Pa)，可按附錄H選用。

4.2.6一個防護區設置的預制滅火系統不宜超過10臺，當多于1臺時，必須能同時啟動，其動作響應時差不得大于2s。

4.2.7局部應用滅火系統應符合系列規定：

　　1保護對象周圍的空氣流動速度不宜大于3m/s，氮?dú)鈬娚鋸?qiáng)度不宜小于3.0kg/(s.m2),噴射速度不宜小于25m/s。

　　2當保護對象為可燃液體時，液面至容器緣口的距離不得小于150mm。

　　3保護對象的計算面積應按被保護對象水平投影面四周外擴1m計算。

　　4噴頭到被保護層表面距離宜為0.6m-1.5m。

　　5噴頭布置應使計算面積內不留空白，并使噴頭噴射角范圍內沒有遮擋物。

　　6設計噴射時間不應小于30s，對于需要冷卻防止復燃、燃點低于沸點液體、可熔化固體的火災，應根據試驗結果增加噴射時間。

4.2.8經常有人停留場所、防護區面積和容積較大場所以及輸送距離較遠場所宜采用管網滅火系統。

4.3 設計用量

4.3.1防護區IG-100滅火設計用量或惰化設計用量應按下式計算：

　　S=0.799678+0.00293T（4.3.1-2）

　　式中:M——全淹沒滅火設計用量或惰化設計用量；K——防護區海拔高度修正系數，按附錄A選用；Mx——開口補償量，按公式（4.3.6）計算;

　　V——防護區凈容積(m³)；

　　S——壓力為101.3kPa時，對應防護區最低預期溫度時，IG100的蒸汽比容(m³/kg)；

　　T——為防護區最低預期溫度（℃）；

　　C——防護區滅火設計濃度或惰化設計濃度（％）。

　　估算時可以用IG-100氣體的淹沒系數乘以防護區凈容積除以IG-100的蒸汽比容確定，淹沒系數可按本規范附錄B選用。

4.3.2用于撲救A、B、C、E類火災的IG-100氣體滅火系統其最小滅火設計濃度應符合表4.3.2的規定。

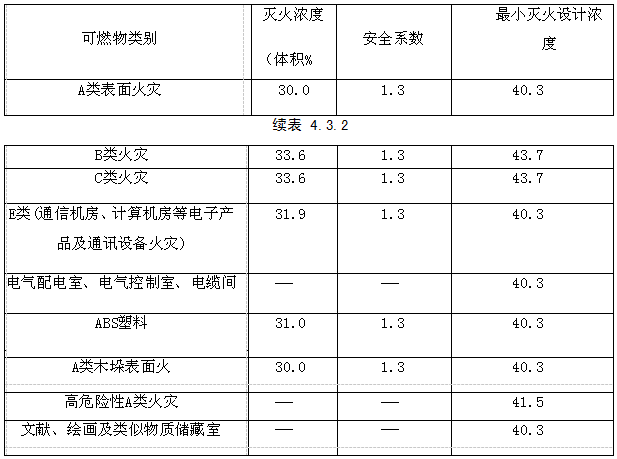

表4.3.2 IG-100的最小滅火濃度

4.3.3可燃物的滅火設計濃度不應小于1.3倍滅火濃度，部分可燃物的最小設計滅火濃度應按附錄C確定。

4.3.4 IG-100全淹沒滅火系統噴放時間不應大于60s，浸漬時間不應小于10min，文獻、繪畫及類似物質儲藏室浸漬時間不應小于20min。

4.3.5系統滅火劑儲存量應按下列公式計算：

　　MＣ=M+MR+MD（4.3.5）

　　MR=V0ρg

　　MD=VDρg

　　式中：Mc──滅火劑儲存量；

　　M──滅火劑設計用量；

　　MR──噴放后儲瓶?jī)?nèi)剩余量；

　　MD──噴放后的管網、集流管剩余量；

　　V0──儲存容器的總?cè)莘e（m3）；

　　VD──管網、集流管的總?cè)莘e（m3）；

　　ρg──常態滅火劑密度，為1.1655（kg/m3）。

4.3.6對氣體、液體、電氣火災和固體表面火災，在滅火劑噴放前不能自動關閉的開口，其面積不應大于防護區總內表面積的3%，在計算滅火劑用量時，應考慮開口補償量。開口補償量可按下列公式計算：

　　Mx=4.041V/（273.15+T）（4.3.6）

　　式中：Mx──開口補償量；

　　V——防護區凈容積(m3)；

　　T——防護區的最低設計溫度（℃）。

4.4 儲瓶間

4.4.1儲瓶間應設置在防護區附近，地面承受能力應能滿足儲瓶和其他設備的荷載要求。

4.4.2儲瓶間出口應直通室外或疏散通道，并應設置消防電話和應急照明燈。

4.4.3儲瓶間的耐火等級不應低于二級，門應為甲級防火門且向疏散通道開啟。

4.4.4儲瓶間的環境溫度應在-10℃到50℃范圍，并應保持干燥和良好通風條件。

4.4.5設在地下、半地下、或無可開啟窗扇的儲瓶間應設置機械通風換氣裝置，通風換氣次數應不少于每小時5次。

4.4.6儲瓶間維護結構最低允許壓力不應低于1200Pa，并應設泄壓口。

4.4.7儲瓶間宜設置氧氣濃度探測器。

4.5 系統管網布置與計算

4.5.1管網布置

　　1噴頭的設計數量，由單個噴頭的保護面積和防護區面積確定。單層噴頭地板以上的最大保護高度不宜大于6.5m，當防護區高度大于6.5m時宜另加一層噴頭；噴頭最小保護高度不應小于0.3m；噴頭安裝高度小于1.5m時，保護半徑不宜大于4.5m；噴頭安裝高度不小于1.5m時，保護半徑不應大于7.5m；噴頭布置的間距應按生產廠商提供的數據確定。

　　2當保護對象屬可燃液體時，噴頭的射流方向不應朝向液體表面。

　　3管道分流應采用三通，三通分流的最小流量不宜少于總流量的5％。

　　4管網設計中，不應采用四通進行管道分流。

4.5.2管網計算

　　1管網計算時各管段中IG-100的流量，宜采用平均設計流量。管網計算的設計溫度應取20℃（293.15K）。

　　主干管的平均設計流量，應按本規范公式(4.5.2-1)計算：

　　式中:QW——主干管平均設計流量(kg/s)；

　　W—滅火設計用量或惰化設計用量;

　　t——滅火劑設計噴放時間。

　　支管平均設計流量，應按本規范公式(4.5.2-2)計算：

　　式中:Qg——支管平均設計流量(kg/s)；

　　Ng——安裝在計算支管下游的噴頭數量(個)；

　　Qc——單個噴頭的平均設計流量(kg/s)。

　　2 管網管道內徑，宜按本規范公式(4.5.2-3)計算：

　　式中：D——管道內徑；

　　Q——管道平均設計流量(kg/s)。

　　3滅火劑釋放時，管網應進行減壓。減壓裝置宜采用減壓閥、減壓孔板。減壓閥宜設在瓶頭閥后，減壓孔板宜設在系統的源頭或干管入口處。管網起點壓力取減壓裝置額定輸出壓力，壓力波動范圍不得超過±2.5%。

　　4減壓孔板前中期壓力，應按本規范公式(4.5.2-4)計算：

　　式中：P1——減壓孔板前中期絕對壓力(MPa)；

　　P0——滅火劑儲存容器充裝絕對壓力(MPa)；

　　V0——系統全部?jī)?chǔ)存容器的總?cè)莘e(m³)；

　　V1——減壓孔板前管網管道容積(m³)；

　　V2——減壓孔板后管網管道容積(m³)。

　　5 減壓孔板后壓力，應按本規范公式(4.4.2-5)進行計算：

　　P2=δ·P1(4.5.2-5)

　　式中：P2——減壓孔板后絕對壓力(MPa)；

　　δ——落壓比（臨界落壓比：δ=0.52）；

　　必要時，充裝壓力為15MPa的系統，可在0.52～0.60中選用；

　　充裝壓力為20MPa、30MPa的系統，應按減壓閥后的輸出壓力。

　　6減壓孔板孔口面積，宜按本規范公式(4.4.2-6)計算：

　　式中：Fk——減壓孔板孔口面積(cm²)；

　　Qk——減壓孔板設計流量(kg/s)；

　　?k——減壓孔板流量系數。

　　7噴頭等效孔口面積Fc，應按本規范公式(4.4.2-7)計算:

　　Fc=Qc/qc(4.5.2-7)

　　式中：Fc——噴頭等效孔口面積(cm2)；

　　Qc——單個噴頭的平均設計流量(kg/s)；

　　qc——等效孔口單位面積噴射率[kg/(s.cm)]，可按本規范附錄F采用。噴頭的實際孔口面積應經試驗確定，噴頭規格應符合《氣體滅火系統及部件》GB25972的規定。

　　8噴頭入口絕對壓力的計算值不應小于1.0MPa，且不應小于廠家注冊壓力值。

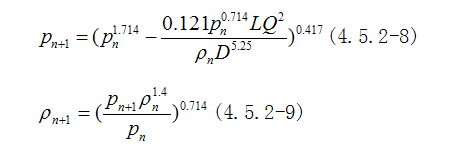

　　9管道沿程壓力損失可按以下公式計算：





　　式中：Pn——管道入口絕對壓力（MPa）；

　　Pn+1——管道出口絕對壓力（MPa）；

　　Q——管段設計流量(kg/s)；

　　Q——管段設計流量(kg/s)；

　　ρn——管道入口滅火劑密度（kg/m3）；

　　ρ——管道出口滅火劑密度（kg/m3）；

　　Ln——計算管道長（為實際與附件當量長度之和）（m）

　　10減壓孔板后初始密度可按下式計算：

　　ρ2=3367.81P2/(T+273.15)(4.5.2-10)

　　式中：ρ——減壓孔板后初始密度（kg/m³）；

　　P2——減壓孔板后絕對壓力（MPa）；

　　T——為防護區最低預期溫度（℃）。

　　11管段馬赫數可按下式：

　　式中：P——管道某截面絕對壓力（MPa）；

　　D——管段內徑；

　　Q——管段設計流量(kg/s)

　　Mae——管段馬赫數，不應大于1，宜小于0.5。

4.6 系統設計技術文件

4.6.1系統設計技術文件應包括設計圖紙和設計說明書

4.6.2設計圖紙和說明書應包括下列內容：

　　1系統基本狀況：包括系統名稱、防護區數量及名稱和防護區凈容積等；

　　2系統設計條件：包括各防護區滅火設計濃度、噴射時間、平均環境溫度、預期最高、最低環境溫度、選用儲存容器規格壓力等級等；

　　3系統設計方法：包括系統設計中所用的基本原理、計算公式、計算過程和采用的軟件等。

5 操作與控制

5.0.1采用IG-100全淹沒滅火系統和預制滅火系統的防護區，應按《火災自動報警系統設計規范》GB50116的規定設置火災自動報警系統。

5.0.2管網滅火系統應設自動控制、手動控制和機械應急操作三種啟動方式。設置在防護區內的預制滅火系統應有自動控制和手動控制二種啟動方式。

5.0.3每個防護區應設置手動與自動控制的轉換裝置。當人員進入防護區時，應能將滅火系統轉換為手動控制方式；當人員離開時，應恢復為自動控制方式。防護區內外應設手動、自動控制狀態的顯示裝置。

5.0.4滅火系統的自動控制應在接到兩個獨立的火災信號后才能啟動。自動控制時應設置0-30s的啟動延時，以便防護區內人員撤離。

5.0.5滅火系統啟動時應輸出相應信號聯動相關設備，包括對開口封閉裝置、通風機械和防火閥等的聯動。

5.0.6滅火系統的手動操作裝置應設在防護區外便于操作的地方，宜靠近防護區。

5.0.7滅火系統的供電，應符合現行國家消防技術規范的規定。當采用氣體動力源時，應保證系統操作與控制所需要的壓力和用氣量。

5.0.8防護區內的火災探測器應獨立設置，并直接接入氣體滅火控制器，氣體滅火控制器應能向消防控制中心反饋防護區的火警信號、手/自動狀態信號、滅火劑噴放信號和系統故障信號，控制器應具備自身（包括探測、控制回路）故障報警功能。

6 安全要求

6.0.1防護區內最高環境溫度下的最大滅火濃度應符合下列規定：

　　1對于經常有人工作的防護區，防護區內滅火劑最大濃度不應超過表6.0.1中的NOAEL濃度。

　　2對于經常無人工作的防護區，或平時雖有人工作但能確保系統噴放前人員能全部撤離的防護區，防護區內滅火劑最大濃度不應超過表6.0.1中的LOAEL濃度。

表6.0.1 IG-100的生理反應影響指標

6.0.2防護區的疏散通道和出口應符合現行國家標準《建筑設計防火規范》GB50016的要求，保證人員30s內能順利撤出防護區。

6.0.3防護區內的疏散通道及出口，應設應急照明與疏散指示標志。防護區內應設火災和滅火劑施放的聲光警報裝置。防護區的入口應設火災聲光警報裝置和滅火劑噴放指示燈，并能手動切除報警信號。

6.0.4防護區門應向疏散通道方向打開，并能自行關閉；用于疏散的門必須能從防護區內打開。

6.0.5設置在有爆炸危險場所的管網系統、金屬箱體，應設防靜電接地；相關電氣設備應具有防爆功能。

6.0.6滅火系統組件和滅火劑輸送管道與帶電設備之間的最小間距應符合表6.0.6的規定。

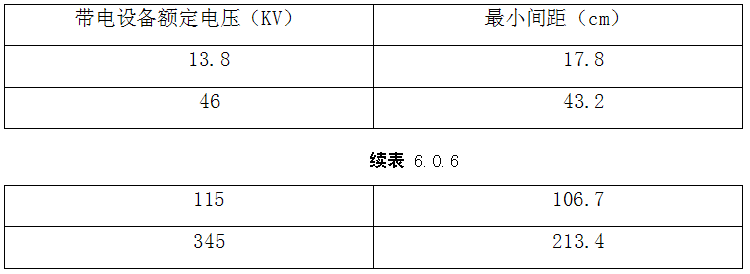

表6.0.6滅火系統組件和滅火劑輸送管道與帶電設備之間的最小間距

6.0.7設有氣體滅火系統的場所，宜配置空氣呼吸器。

6.0.8滅火后的防護區應通風換氣，地下防護區和無窗或設固定窗扇的地上防護區，應設置機械排風裝置，排風口宜設在防護區的下部并應直通室外。通信機房、電子計算機房等場所的通風換氣次數應不少于每小時5次。

6.0.9預制滅火系統噴口高度不應低于2.2m，噴口前1.0m內不應有障礙物。

7 施工

7.1 施工準備

7.1.1 IG-100滅火系統施工前應具備下列技術資料:

　　1 IG-100系統施工圖、產品說明書。

　　2 IG-100成套系統組件應由廠家配套供應，成套系統應經國家法定檢測機構檢驗；IG-100輸送管道及管道附件的出廠檢驗報告與合格證。

　　3系統中采用的不能復驗的產品，如安全膜片等，應有生產廠出具的同批產品檢驗報告與合格證。

7.1.2 IG-100滅火系統的施工應具備下列條件:

　　1防護區和儲瓶間設置條件應與設計相符。

　　2系統組件與主要材料齊全，其品種規格、型號應符合設計要求。

　　3滅火系統所需的預埋件和孔洞應符合設計要求。

7.1.3施工前應對IG-100儲存容器、容器閥、高壓軟管、單向閥、集流管、減壓裝置、選擇閥、安全閥、噴頭等系統組件和氣動啟動系統組件進行外觀檢查，并應符合下列規定：

　　1系統組件應無碰撞變形及其他機械性損傷。

　　2系統組件外露機械加工表面保護涂層應完好。

　　3系統組件所有外露接口均應設有防護堵、蓋，且封閉良好；接口螺紋和法蘭密封面應無損傷。

　　4系統組件產品銘牌清晰，標明參數應與該型號產品說書參數一致。

　　5保護同一防護區的IG-100儲存容器規格應一致，儲存容器的高度差不宜超過20mm；氣動啟動系統的氣體儲存容器規格應一致，其高度差不宜超過10mm。

7.1.4在20℃情況下，IG-100在儲存容器的充裝量不應小于設計充裝量，其儲存壓力不應超過設計充裝壓力的5％。

7.1.5在IG-100滅火系統安裝前應對閥驅動裝置進行檢查，并應符合下列規定：

　　1電磁驅動裝置的電源電壓應符合系統設計要求。通電檢查電磁鐵芯，應

　　能滿足啟動要求，且動作靈活無卡阻現象。

　　2氣體驅動裝置儲存容器內氣體壓力不應低于設計壓力，且不得超過設計壓力的5％。

　　3氣體驅動裝置中的單向閥芯應啟閉靈活，無卡阻現象。

7.2 安裝

7.2.1滅火系統的施工應按設計施工圖和相應的技術文件進行，不得隨意更改。當需要更改時，應征得原設計單位同意，并報原審核部門核準。

7.2.2所有壓力測試均應作相應記錄，并作為移交文件的一部分。

7.2.3滅火劑儲存容器的安裝應符合以下規定：

　　1 IG100在儲存容器內的充裝應由具備充裝資質的合格充裝企業完成。

　　2儲存容器的操作面距墻或操作面之間的距離不宜小于1.0m。

　　3儲存容器上的壓力表應朝向操作面，安裝高度和方向應一致。

　　4儲存容器的支、框架應固定牢靠，且應采取防腐處理措施。

　　5儲存容器正面應標明“IG100”字樣及容器編號。

7.2.4集流管的安裝應符合以下規定:

　　1除具有防反沖功能的容器閥外，在儲存容器與集流管之間應裝單向閥。

　　2集流管安裝前應在清洗內腔后封閉進出口。

　　3集流管應固定在支、框架上。支、框架應固定牢靠，且應做防腐處理。

　　4集流管上的泄壓裝置的泄壓方向不應朝向操作面。

　　5集流管外表面宜涂紅色油漆。

7.2.5選擇閥的安裝應符合以下規定：

　　1選擇閥操作手柄應安裝在操作面一側，當安裝高度超過1.7m時應采取便于操作的措施。

　　2采用螺紋連接的選擇閥，其與管道連接處應加活接頭。

　　3選擇閥上應設有標明防護區名稱或編號的銘牌，并固定在操作手柄附近。

7.2.6滅火系統啟動系統的安裝應符合以下規定：

　　1電磁啟動裝置的電氣連接線應沿固定儲存容器的支、框架或墻面固定。

　　2安裝以物體重力為啟動力的機械啟動裝置時，應保證重物在下落行程中無阻擋，其行程應超過開啟所需行程25mm。

　　3氣體啟動系統儲氣瓶的支、框架或箱體應固定牢靠，且應做防腐處理。儲氣瓶正面應標明氣體介質的名稱和對應防護區名稱的編號。

　　4氣體啟動系統的管道應橫平豎直。平行管道或交叉管道之間的間距應保持一致。固定管道支架的間距不宜大于0.6m；固定平行管道的管夾間距不宜大于0.6m，且轉彎處應增設管夾。

　　5氣體啟動系統管道安裝后應進行氣密性試驗，并應采取防止IG100和啟動氣體誤噴射的可靠措施。

　　6氣體啟動系統管道氣密性試驗介質為氮?dú)饣蚩諝?，試?yàn)壓力不應低于啟動氣體儲存壓力，保壓5min內被試管道的壓力應無變化。

7.2.7輸送管道的施工應符合以下規定:

　　1輸送管道安裝應橫平豎直，管道之間采用法蘭連接時，應在焊接后進行內外鍍鋅。已鍍鋅的無縫鋼管不宜采用法蘭連接，當系統個別部位需采用法蘭連接時，應對被焊部件損壞的鍍鋅層重新做防腐處理。

　　2管道穿過墻壁、樓板處應安裝套管。穿墻套管的長度應和墻厚度相等；穿過樓板的套管長度應高出地板50mm。管道與套管之間的間隙應采用柔性不燃材料填塞嚴密。

　　3抗震支吊架的安裝應符合現行國家標準《建筑機電工程抗震設計規范》GB50981、《建筑抗震支吊架通用技術條件》GB/T37267的規定。管道應用支、吊架和抗震支、吊架固定牢靠，支、吊架最大間距應符合附錄E的規定。管道未端噴頭處應設防晃支架固定，支架與噴頭間的管道長度不應大于500mm。

　　4主、干管道在垂直方向和水平方向至少應安裝一個防晃支架，當穿過建筑樓層時，每層應設一個防晃支架。當水平管道改變方向時，應設防晃支架。防晃支架與抗震支架重疊時可僅設抗震支架。

　　5管道焊接的坡口形式、加工方法和尺寸等，均應符合現行國家標準《氣焊、手工電弧焊及氣體保護焊焊縫坡口的基本型式與尺寸》GB/T985、《埋弧焊焊縫坡口的基本形式和尺寸》GB/T986的有關規定；管道之間或管道與管接頭之間的焊接應采用對口焊接。

7.2.8輸送管道的試驗、吹掃和涂漆應符合以下規定：

　　1管道安裝完畢后，應進行強度試驗。水壓強度試驗壓力為該系統工作壓力的1.5倍，保壓時間不應少于5min，管道各連接處無滲漏，管網無異常變形。工作壓力的確定說明如下：

　?。?）減壓裝置以前的管網工作壓力為IG-100儲存容器的儲存壓力；

　　（2）減壓裝置以后的管網工作壓力為IG-100在設計溫度下經過減壓后的實際壓力(實際壓力數值由生產廠家給定)。

　　2不宜進行水壓強度試驗的防護區，可采用氣壓強度試驗代替。氣壓強度試驗的試驗壓力和該系統工作壓力相同。試驗時應采取有效的安全措施。

　　3進行管道強度試驗時，應將壓力升至試驗壓力后保壓5min，檢査管道各連接處應無明顯滴漏，目測管道無變形。

　　4管道氣壓嚴密性試驗的加壓介質可采用空氣或氮?dú)猓囼?yàn)壓力為系統的工作壓力，保壓3min，壓力的降落不應超過試驗壓力的10％，且用肥皂水檢查防護區外的管道連接處，應無泄漏。進行氣壓強度試驗的管網系統，可不進行氣密性試驗。

　　5強度試驗合格的管道，應用壓縮空氣或氮?dú)膺M(jìn)行吹掃，管道末端的氣體流速不應小于20m/s。采用白布檢查，直到白布上無鐵銹、塵土、水漬及其他臟物為吹掃合格。

　　6輸送管道的外表面應涂紅色油漆。隱蔽場所內的管道可涂紅色漆環，漆環的寬度間距要均勻。

7.2.9噴頭的安裝應符合以下規定：

　　1噴頭安裝時應逐個核對其型號、規格和噴孔方向，并應符合設計要求。

　　2吊頂下不帶裝飾罩的噴頭，其連接管道端螺紋不應露出吊頂；帶裝飾罩的噴頭，裝飾罩應緊貼吊頂。

　　3面積小于7mm2的孔口的噴頭組件或減壓組件的入口應配備能夠防止孔口堵塞的過濾器。

8 調試

8.0.1滅火系統安裝完畢，且相關的火災自動報警系統和開口自動關閉裝置、通風機械和防火閥等聯動設備的調試完成后，應進行滅火系統的聯動調試。

8.0.2滅火系統調試前應具備完整的技術資料及調試必需的其他資料，并應符合本規范7.1.1條和7.2.2條的規定。

8.0.3滅火系統的調試負責人應由專業技術人員擔任。參加調試的人員應職責明確。

8.0.4調試前應按施工的要求檢查系統組件和材料的型號、規格、數量以及系統的安裝質量，并應及時處理所發現的問題。

8.0.5調試后應編制相應的調試報告，作為移交文件的一部分。

8.0.6調試工作為對每個防護區進行模擬噴氣試驗和備用滅火劑儲存容器切換操作試驗。

　　1調試試驗時，應采取可靠的安全措施，確保人員安全和避免IG-100的誤噴射。

　　2模擬噴氣試驗可采用壓縮空氣或氮?dú)膺M(jìn)行，模擬氣體儲存容器與被試驗的防護區IG-100儲存容器的結構、型號、規格應相同，連接與控制方式應一致，充裝的氣體壓力和IG-100充裝壓力相等。試驗容器的數量不應少于儲存容器數的20％，且不得少于一個。

　　3模擬噴氣試驗宜采用自動控制。

　　4模擬試驗應達到：試驗氣體能噴入被試防護區內，且應能從被試防護區的每個噴頭噴出；有關控制閥門應工作正常；有關聲、光報警信號應準確；儲瓶間內的設備和對應被試防護區輸送管道應無明顯晃動和機械性損壞。

　　5進行備用IG-100儲存容器切換操作試驗時，可采用手動操作，并應按本條第2款的規定準備一個模擬氣體儲存容器進行試驗，試驗結果應符合本條第4款的要求。

9 竣工驗收

9.0.1系統的竣工驗收應由建設單位組織，消防監督機構、設計、工程監理、施工、供貨商等單位組成驗收組共同進行。

9.0.2竣工驗收時，施工單位應向建設單位提交下列技術資料：

　　1經批準的竣工驗收申請報告。

　　2施工記錄和隱蔽工程中間驗收記錄。

　　3竣工圖和設計變更文字記錄。

　　4竣工報告。

　　5設計說明書。

　　6調試報告。

　　7系統及其主要組件的使用維護說明。

　　8系統組件、管道材料及管道附件的檢查報告、試驗報告和出廠合格證。

9.0.3竣工驗收應包括下列場所和設備:

　　1防護區和儲瓶間。

　　2系統設備和滅火劑輸送管道。

　　3與氣體滅火系統聯動的有關設備。

　　4有關的安全設施。

9.1 防護區和儲瓶間的驗收

9.1.1防護區的劃分、用途、位置、開口、通風、幾何尺寸、環境溫度及可燃物的種類應符合設計要求，并應符合現行國家有關設計規范的規定。

9.1.2防護區下列安全設施的位置應符合設計要求，并應符合現行國家有關標準、規范的規定：

　　1防護區的疏散通道、疏散指示標志和應急照明裝置。

　　2防護區內和入口處聲光報警裝置、入口處的安全標志。

　　3無窗或固定窗扇的地上防護區和地下防護區的排氣裝置。

　　4防護區的泄壓裝置。

　　5防護區開口的封堵設施。

9.1.3儲瓶間的位置、通道、耐火等級、應急照明裝置、消防設施及地下儲瓶間機械排風裝置應符合設計要求，并應符合現行有關國家標準、規范的規定。

9.2 設備驗收

9.2.1儲存容器的數量、型號和規格、位置與固定方式、油漆和標志，IG-100的充裝量和儲存壓力，以及儲存容器的安裝質量應符合設計要求，并應符合本規范7.1.2條、7.1.3條、7.1.4條、7.2.3條的規定。

9.2.2 IG100儲存容器內的充裝量，可通過儲存容器上壓力表的壓力來確定。不同溫度下對應的壓力應按附錄F所列曲線確定。

9.2.3集流管的材料、規格、連接方式、布置和集流管上泄壓方向應符合設計要求和本規范7.1.2條、7.2.4條的規定。

9.2.4滅火系統啟動系統裝置的數量、型號、規格和標志，安裝位置和固定方法，氣動啟動系統中氣體儲存容器中的介質和充裝壓力以及氣動管道的規格、布置、連接方式和固定，應符合設計要求和本規范7.1.5條、7.2.6條的規定。

9.2.5選擇閥的數量、型號、規格、位置、固定和標志及其安裝質量應符合設計要求和本規范7.2.5條的規定。

9.2.6設備的手動操作處，均應有標明對應防護區名稱的耐久標志。手動操作裝置均應有加鉛封的安全銷或防護罩。

9.2.7輸送管道的布置與連接方式，支架和吊架的位置及間距，穿過建筑構件及其變形縫的處理、各管段附件的型號和規格以及防腐處理和油漆顏色，應符合設計要求和本規范第4章的有關規定。

9.2.8噴頭的數量、型號、規格、安裝位置、噴孔方向、固定方法和標志、應符合設計要求。

9.3 系統功能驗收

9.3.1按防護區總數(不足5個的按5個計)的20％進行模擬啟動試驗；按防護區總數(不足10個的按10個計)的10％進行模擬噴氣試驗。

9.3.2模擬自動啟動試驗時，應先關斷有關儲存容器上的啟動器，安裝相適應的指示燈、壓力表或其他相應裝置，再使被試防護區的火災探測器接受模擬火災信號，試驗時應符合下列規定：

　　1指示燈泡正?；驂毫Ρ頊y(cè)定的氣壓滿足啟動容器閥和選擇閥的要求。

　　2有關的聲、光報警裝置均能發出符合設計要求的正常信號。

　　3有關的聯動設備動作準確，符合設計要求。

9.3.3模擬噴氣試驗應符合本規范8.0.6條的規定。

9.3.4當模擬噴氣試驗結果達不到本規范第8.0.6條的規定時，功能檢驗為不合格，應在排除故障后對全部防護區進行模擬噴氣試驗。

9.3.5設有備用IG-100儲存裝置的滅火系統的模擬切換操作試驗，應符合設計要求和本規范8.0.6條的規定。

9.3.6驗收后應做出相應的驗收?qǐng)?bào)告，作為移交文件的一部分。

9.3.7滅火系統驗收合格后，應將滅火系統恢復到正常工作狀態。驗收不合格的不得投入使用。

10 維護管理

10.0.1滅火系統應由經過專門培訓，并經考試合格的專業人員定期檢查和維護。

10.0.2滅火系統投入使用時，應具備下列文件資料：

　　1本規范9.0.2條所規定的全部技術資料和竣工驗收?qǐng)?bào)告。

　　2系統的操作規程。

　　3系統的檢查、維護記錄圖表。

10.0.3應定期對滅火系統進行檢查，并做好檢查記錄。檢查中發現的問題應及時處理。

10.0.4每月應對滅火系統進行兩次檢查，檢查內容及要求應符合下列規定：

　　1對儲存容器、選擇閥、單向閥、高壓軟管、集流管、啟動裝置、管網與噴頭等全部系統組件進行外觀檢查。系統組件應無碰撞變形及其他機械性損傷，表面應無銹蝕，保護涂層應完好，銘牌應清晰，手動操作裝置的防護罩、鉛封和安全標志應完整。

　　2氣動啟動裝置的氣體動力源的壓力，不應小于其設計壓力的90％。

10.0.5每年應對滅火系統進行兩次全面檢查，檢查內容和要求除按月檢規定的檢查外，還應符合下列規定：

　　1防護區的開口情況，防護區的用途及可燃物的種類、數量、分布情況應符合設計規定。

　　2儲瓶間設備、輸送管道和支、吊架的固定應無松動。

　　3高壓軟管(撓性接頭)應無變形、裂紋及老化，如有上述情況應及時更換。

　　4各噴頭孔口應無堵塞。

　　5儲存容器的壓力不應小于檢査溫度下壓力值(由附錄F中曲線確定)的95％。

　　6輸送管道有損傷與堵塞現象，應按本規范7.2.8條規定，對其進行氣密性試驗和吹掃。

附錄表略（編者注）

來源：廣東住建部

http://zfcxjst.gd.gov.cn/xxgk/wjtz/content/post_3756073.html

備注：字體格式為編者注

[當寧消防網-消防產品之家。當寧消防網為您提供各消防器材的消防產品手冊、說明書、檢測報告、圖片視頻等資料，還有各種消防設備的評測、資訊、報價等]
