一、JTF-GOM-GSTN9813(Ex)點型復合式感煙感溫火災探測器產品概述
JTF-GOM-GSTN9813(Ex)點型復合式感煙感溫火災探測器是由煙霧傳感器件和半導體溫度傳感器件從工藝結構和電路結構上共同構成的多元復合探測器。適用于石油、化工等行業具有防爆要求的1區及2區使用。與GST-LD-N8401(Ex)總線隔離式安全柵配合使用，可接入海灣公司生產的各類火災報警控制器，完成探測器的信號處理。
JTF-GOM-GSTN9813(Ex)探測器防爆類型為本質安全型。
二、JTF-GOM-GSTN9813(Ex)點型復合式感煙感溫火災探測器產品特點
JTF-GOM-GSTN9813(Ex)探測器采用無極性二總線信號，地址碼可由編碼器實現寫入。不僅具有普通散射型光電感煙探測器的性能，而且兼有定溫、差定溫感溫探測器的性能，正是由于感煙與感溫的復合技術，使得該款探測器克服了普通散射型光電探測器對黑煙小顆粒煙霧的不敏感特性，能夠?qū)覙藴试囼灮餝H3（聚氨酯塑料火）和SH4（正庚烷火）的燃燒進行探測和報警，同時也能對酒精燃燒等有明顯溫升的明火進行探測報警，火災探測性能可靠，而且還具有良好的抗化學腐蝕性的特點。
三、JTF-GOM-GSTN9813(Ex)火災探測器產品技術參數
| 型號 |
JTF-GOM-GSTN9813(Ex) |
| 工作電壓 |
信號總線電壓：總線24V
允許范圍：16V～28V |
| 工作電流 |
監視電流≤0.3mA |
| 感溫類別 |
A2R |
| 指示燈 |
紅色，巡檢時閃爍，報警時常亮 |
| 防爆標志 |
Ex ib IIC T6Gb |
| 防爆合格證號 |
CE16.2223 |
| 安全柵參數 |
U0=28V I0=115mA C0=0.083μF L0=4mH P0=0.8W |
| 設備最大輸入?yún)?shù) |
Ui=28V Ii=115mA Ci=0 Li=0 Pi=0.8W |
| 保護面積 |
當空間高度為6米～12米時，一個探測器的保護面積，對一般保護場所而言為80平方米。
空間高度為6米以下時，保護面積為60平方米。 |
| 線制 |
信號二總線無極性 |
| 編碼方式 |
電子編碼（編碼范圍為1～242） |
| 使用環境 |
溫度：-10℃～+50℃
相對濕度≤95%，不凝露
|
| 外形尺寸 |
直徑：103mm高：55mm（帶底座） |
| 殼體材料和顏色 |
防爆ABS，瓷白 |
| 重量 |
約187g |
| 安裝孔距 |
45mm～75mm |
四、JTF-GOM-GSTN9813(Ex)火災探測器結構特征與工作原理

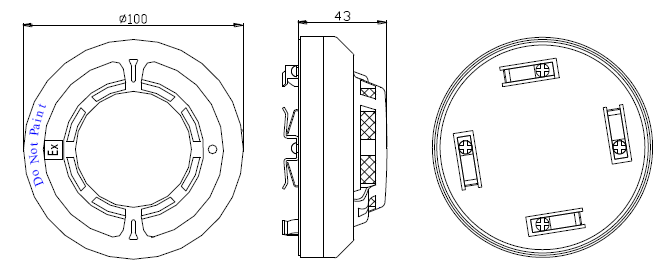

1、探測器外形示意圖如下圖所示：
2、工作原理
普通散射光型煙霧探測器對那些產生小顆粒黑色煙霧的燃燒不敏感，但由于這些火都伴隨著明顯的溫升，如果將光電感煙和溫度傳感器復合在一起，利用復合“火災量”算法能夠有效地提高光電探測的靈敏度，使光電探測器對小粒子黑煙明火也能及時探測報警，擴大了光電探測的應用范圍。
五、JTF-GOM-GSTN9813(Ex)火災探測器安裝與布線
警告：安裝及布線應嚴格按照防爆產品相關安裝規范執行。

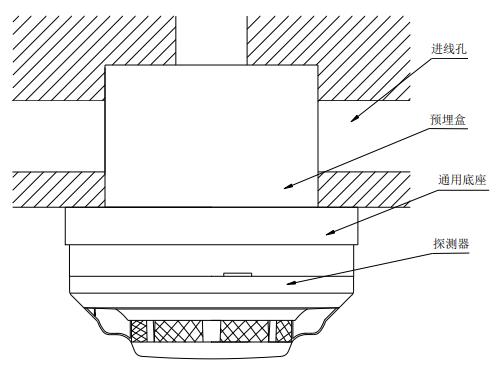

1.探測器安裝方式如下圖所示。

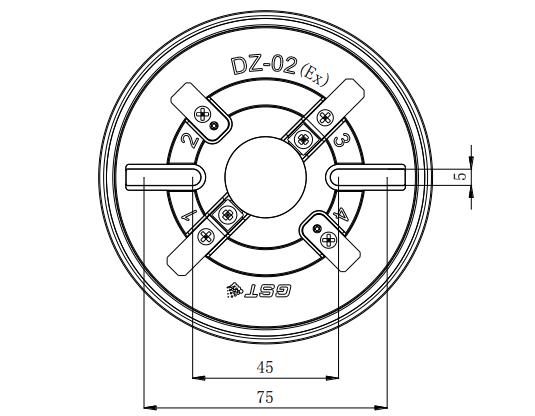

2.接線方式探測器的防爆底座示意圖如下：
底座上有4個導體片，1，3導片上帶接線端子，底座上不設定位卡，便于調整探測器報警確認燈的方向。布線管內的探測器總線分別接在1,3接線端子上（不分極性），另一對導體片用來輔助固定探測器。待底座安裝牢固后，將探測器底部對正底座順時針旋轉，即可將探測器安裝在底座上。
3.布線要求
底座接線電纜均選用截面積不小于1.0mm2的本安電纜，且電纜間分布電容不得大于0.083μF，分布電感不得大于4.0mH。
注：為避免接線混亂，應采用不同顏色的線進行區別。
六、JTF-GOM-GSTN9813(Ex)火災探測器系統接線

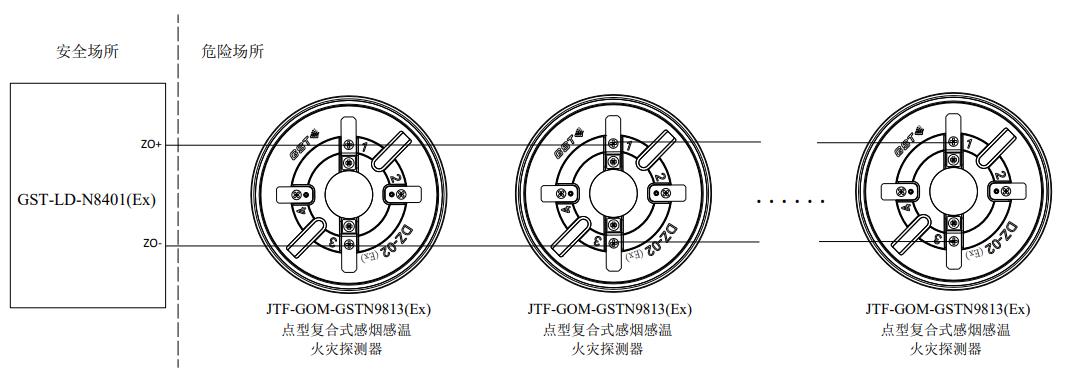

與GST-LD-N8401(Ex)總線隔離式安全柵配接使用，安全柵安裝在安全區，每個安全柵最多配接32只探測器，系統接線圖下圖所示。
