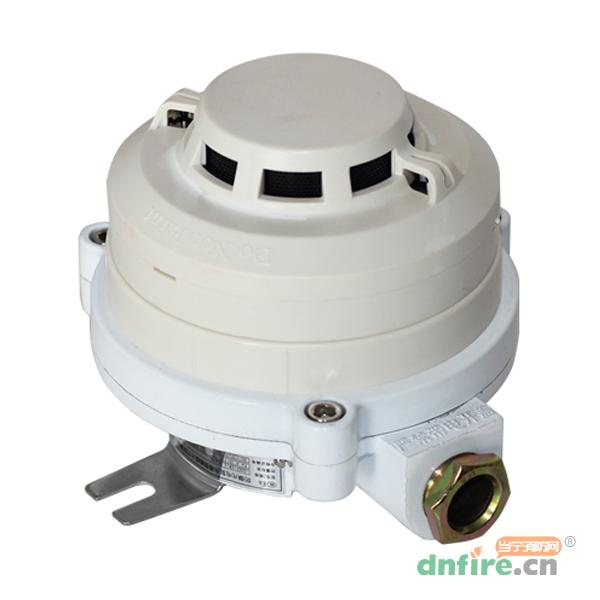

一、JDXT-YW-1防爆點型復合感煙感溫火災探測器概述
JDXT-YW-1型防爆復合感煙感溫火災探測器是非編碼開關型(繼電器輸出)探測器，可以和國內外任何廠家的火災報警控制器配套使用。
當現場煙霧濃度超過設定的閾值或現場溫度達到設定值時，探測器指示燈常亮，向控制器發出報警信號。只有在系統復位或短暫掉電且又重新上電后，指示燈才恢復閃爍(巡檢)狀態。
二、JDXT-YW-1點型復合感煙感溫火災探測器特點
JDXT-YW-1探測器感煙部分采用新型的散射技術及進口光電器件，提高了傳感器的可靠性、穩定性和一致性，并采用獨特的迷宮設計，防蟲、防塵、抗外界光線干擾性能良好。
JDXT-YW-1探測器感溫部分是利用熱敏元件對溫度的敏感性來檢測環境溫度，特別適用于發生火災時胡劇烈溫升的場所,結構新穎、外形美觀、性能穩定可靠、抗潮濕性強。
JDXT-YW-1探測器已配接了JDAS型安全柵。安全柵采用電阻性、晶體管雙重化電子開關電路，啟控速度快，并可自動復原。
三、JDXT-YW-1復合感煙感溫火災探測器技術參數
| 型號 |
JDXT-YW-1 |
| 防爆形式 |
本安-隔爆復合型 |
| 防爆標志 |
Ex dbⅡCT6 Gb，Ex ib ⅢCT80℃ Db
|
| 環境溫度 |
-10℃~+55℃ |
| 相對濕度 |
≤95%(不凝露) |
| 大氣壓力 |
80~110KPa |
| 工作電壓 |
DC24V±4V |
| 靜態電流 |
≤120uA |
| 報警電流 |
10mA≤I≤30mA |
| 響應閾值 |
0.10dB/m~0.27dB/m |
| 報警溫度 |
60℃ |
| 報警復位 |
瞬間斷電 |
| 上電時間 |
≤10s |
| 最高風速 |
7.6m/s(1500fpm) |
| 報警確認燈 |
紅色，正常監視時周期性閃亮，報警時常亮 |
| 安全柵參數 |
Ui=28VDC；Ii=60mA |
| 保護面積 |
當空間高度為6m~12m，一個探測器的保護面積，對一般保護現場而言為80m。空間高度為6m以下時，保護面積為60m |
| 外形尺寸 |
170×120×93mm |
| 安裝尺寸 |
104mm |
四、JDXT-YW-1復合感煙感溫火災探測器安裝與布線
1、安裝方法
根據現場情況,用M6膨脹螺釘通過探測器固定爪,將防爆外殼固定在頂棚上。電纜的引入裝置采用壓封膠圈結構，電纜外徑約為8mm,電纜的防爆進線口為M22×1.5內螺紋。探測器安裝示意圖如圖所示。

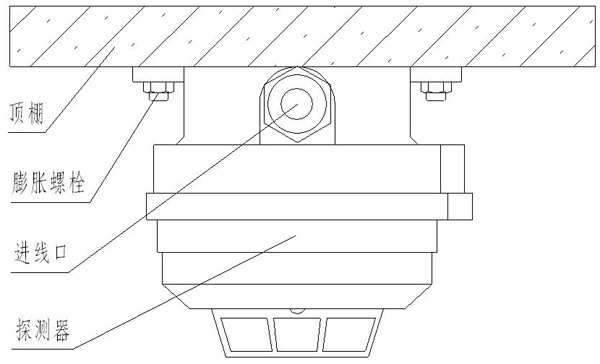

JDXT-YW-1探測器安裝示意圖
2、接線：
松開探測器外殼固定螺釘，打開隔爆腔，將試驗用線去掉，用直徑約為8mm的電纜作為系統用線。
將DC24V電源線從一側進線口串入，接在線路板的輸入端子D上（無極性）；K為常開無源觸點，B為常閉無源觸點。見接線圖。
JDXT-YW-1復合感煙感溫火災探測器接線端子示意圖
B、G為常閉觸點；G、K為常開觸點；D、D為DC24V電源(無極性)
電纜選用：+24V/GND宜選用截面積S≥1.5mm2通用電纜
輸出無源觸點開關量根據需要自定
電纜引入：ⅡB級采用封口螺帽壓緊密封圈結構，ⅡC級采用密封填料函結構
