一、JTF-GOF-GST9713概述
JTF-GOF-GST9713點型復合式感煙感溫火災探測器(以下簡稱探測器)是由煙霧傳感器件和半導體溫度傳感器件從工藝結構和電路結構上共同構成的多元復合探測器。與GST-LD-8320A終端器配合使用，可與多線制火災報警控制器或通過GST-LD-8319編址接口模塊與我公司生產的火災報警控制器相連，完成探測器的信號處理。配套底座為DZX-02。
二、JTF-GOF-GST9713特點
該探測器為非編碼型，是我公司最新推出的一款新型探測器。復合探測技術是目前國際上正在流行的新型多功能高可靠性的火災探測技術。它不僅具有普通散射型光電感煙探測器的性能，而且兼有定溫、差定溫感溫探測器的性能。正是由于感煙與感溫的復合技術，使得該款探測器克服了普通散射型光電探測器對黑煙小顆粒煙霧的不敏感特性，能夠?qū)?guó)家標準試驗火SH3（聚氨酯塑料火）和SH4（正庚烷火）的燃燒進行探測和報警。同時該款探測器也能對酒精燃燒等有明顯溫升的明火探測報警。
三、JTF-GOF-GST9713技術特性
1.探測器類別：A2R
2.工作電壓：直流總線電壓：DC24V允許范圍：DC16V～DC28V
3.靜態電流≤60A(注：靜態時探測器可工作在DC16V～DC28V電壓范圍內。)
4.報警電流≤30mA(注：報警時電流的大小取決于控制器的限流情況。不允許直接用DC24V供
電，否則探測器會因無限流電阻而燒壞。)
5.最大波紋電壓：4V(峰峰值)
6.報警復位：瞬間斷電(5sMin，DC2.5VMax)
7.上電時間≤10s
8.最高風速：7.6m/s(1500fpm)
9.報警確認燈：紅色，正常監視時周期性（2s～4s）閃亮，報警時常亮
10.保護面積：當空間高度為6m～12m，一個探測器的保護面積，對一般保護現場而言為80m2。
11.空間高度為6m以下時，保護面積為60m2。具體參數應以GB50116《火災自動報警系統設計規范》為準。
12.線制：與電源線采用有極性二線制連接
13.使用環境：
溫度：-10℃～+50℃
相對濕度≤95%，不凝露

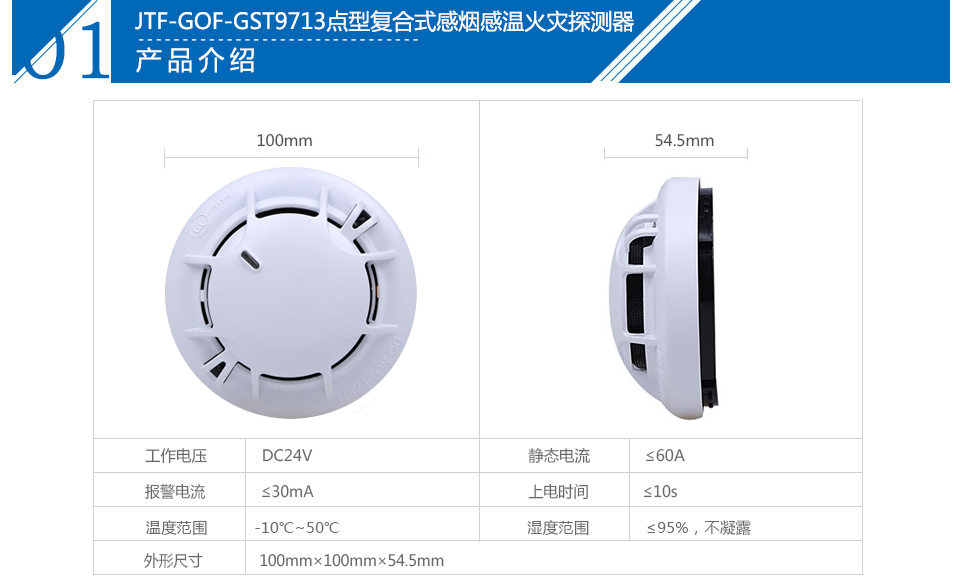

14.外形尺寸：直徑：100mm高：54.5mm(帶底座)
15.外殼防護等級：IP23
16.殼體材料和顏色：ABS，象牙白
17.重量：約110g
18.安裝孔距：45mm～75mm
19.執行標準：GB4715-2005、GB4716-2005
四、JTF-GOF-GST9713結構特征與工作原理

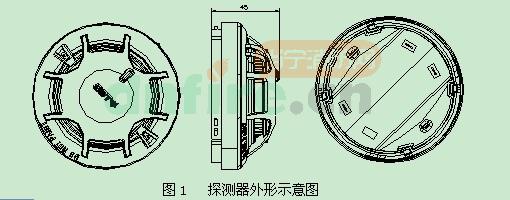

1.探測器外形示意圖如圖1所示。
.jpg)
2.工作原理
普通散射光型煙霧探測器對那些產生小顆粒黑色煙霧的燃燒不敏感，因?yàn)檫@些小粒子對光的散射作用較小，因此許多光電感煙探測器對國家標準試驗火SH3（聚氨酯塑料火）和SH4（正庚烷火）的燃燒由于信號較小而探測不到。但由于這些火都伴隨著明顯的溫升，因此本探測器將普通散射型光電感煙的采樣信號和溫度傳感器的采樣信號復合在一起，利用復合“火災量”算法有效地提高煙霧探測的靈敏度，使探測器對小粒子黑煙明火也能及時探測報警，擴大了光電探測的應用范圍。
探測器采用電流輸出方式，當單片機檢測到火警信號后，點亮火警指示燈，同時回路電流增大，與探測器配接的編址接口模塊檢測后，向火災報警控制器發出報警信號。
