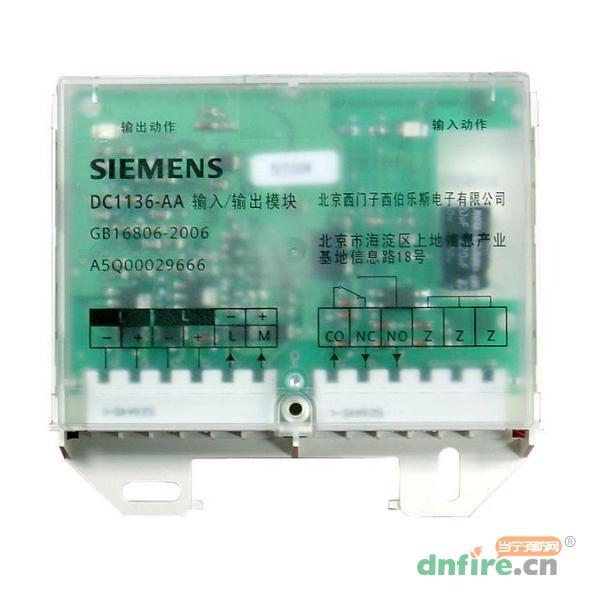

一、DC1136-AA輸入/輸出模塊概述
DC1136-AA輸入/輸出模塊與620/1131系列探測器一起應用于模擬量編址兩總線火災報警系統中，配合S11控制器使用。
模塊內部的常開輸出觸點用于對建筑物內部的各種現場消防設備進行控制。當現場設備確已動作時，模塊將設備的常開無源觸點信號傳送到控制器。
二、DC1136-AA輸入/輸出模塊工作原理
模塊接到來自控制器的動作指令后，由其常開觸點來控制現場消防設備。
現場設備動作后送一無源常開回答信號給模塊，模塊收到信號后將其傳送給控制器。
三、DC1136-AA輸入/輸出模塊特點
模塊中有一組輸出觸點，其中包括常開點NO、常閉點NC、轉換點CO。觸點負載為AC/DC 30V/1A，用來控制消防泵、噴淋泵、卷簾門、防火門、各種風機、排煙閥、電梯迫降等需要返回設備動作信號的現場設備。
有回答信號輸入，以此來確認現場設備是否動作。
可靠性高，內部采用高可靠性專用集成電路。
采用自適應編址方式，模塊不設編碼開關，避免人為造成差錯。
每個模塊內部都有短路隔離開關。當回路中任一點發生短路時，短路點兩邊的隔離開關自動將其隔開，確保系統正常運行，并能準確地判斷短路點。
四、DC1136-AA輸入/輸出模塊技術參數
| 型號 |
DC1136-AA |
| 名稱 |
輸入/輸出模塊 |
| 品牌 |
西門子 |
| 輸入線路阻抗 |
≤20? |
| 端子連線的截面積 |
0.2～1.5mm2 |
| 負載因子 |
IMK=2，ITK=1 |
| 觸點負載 |
AC/DC 30V/1A |
| 工作溫度 |
-10℃～+60℃ |
| 貯存溫度 |
-30℃～+75℃ |
| 相對濕度 |
≤95% |
五、DC1136-AA輸入/輸出模塊安裝及外形尺寸
DC1136-AA輸入/輸出模塊的電子部件和端子是整體的，應先安裝后接線。

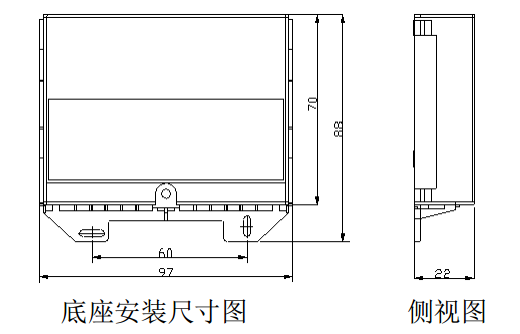

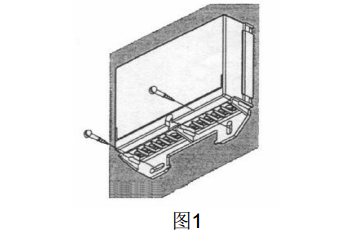

如圖1所示，DC1136-AA輸入/輸出模塊可以直接安裝在墻壁上或天花板上，也可以安裝在預埋接線盒上，用兩顆螺釘進行固定，安裝孔中心距離應為60±4mm。如果接線和端子不宜外露，應將模塊安裝在事先固定在墻上的通用或?qū)Ｓ煤校ㄏ洌﹥?nèi)。

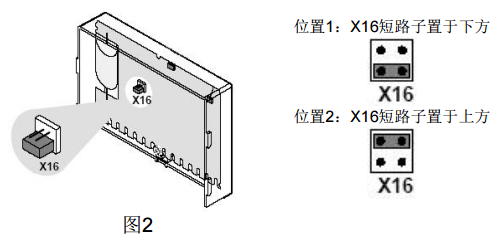

在工程調試期間，可以將X16短路子置于位置2（出廠時設置于位置1）（如圖2），這樣模塊將不再監視輸出線路故障，以方便工程調試。請務必在調試結束后將短路子恢復至位置1，以監視輸出線路故障。
六、DC1136-AA輸入/輸出模塊接線圖

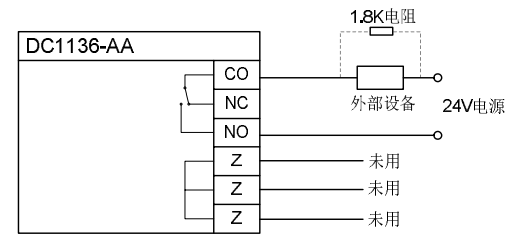

輸出端常開觸點（NO、CO）接消防設備的控制端；輸入端(L、M)接消防設備的回答端，回答信號必須無源常開觸點。
將探測總線連接在四個端子上，注意極性。
模塊的CO、NO端與受控設備的控制端相連，如果受控設備的內阻大于2KΩ，需在受控設備控制端并聯一只1.8 KΩ終端電阻。

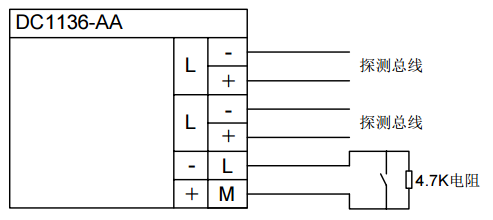

模塊的L、M端與受控設備的回答端相連，需在受控設備回答端并聯一只4.7KΩ終端電阻。
