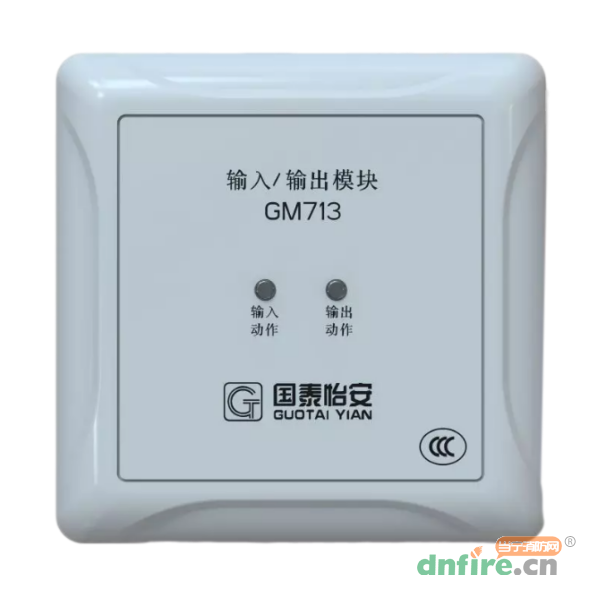

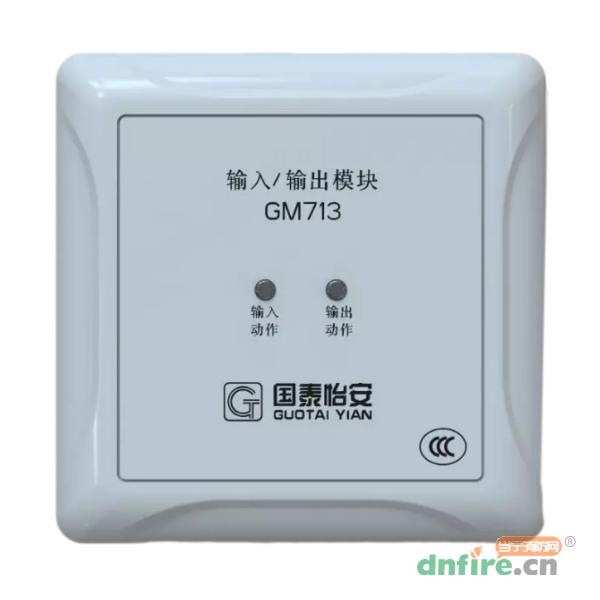

一、GM713輸入/輸出模塊概述
應用到G7系列火災報警系統中，GM713輸入/輸出模塊用于控制被動型設備并接收被控設備的動作反饋信號。如：電梯迫降、強電切換、排煙口等；輸出可選擇一組無源常開觸點控制有源設備；也可以選擇一組有源輸出觸點控制無源設備。接收端為常開無源觸點信號。通過GS701電子編碼器設置，可實現對信號輸出端的開路、短路檢測；對信號輸入端開路進行檢測（均需配接4.7K終端電阻）。通過GS701電子編碼器設置，可實現自反饋功能。需與GM710通用模塊底座配套使用，總線無極性，24V供電無極性。
二、GM713輸入/輸出模塊功能特點
1、流線型外觀設計，高雅大方。
2、底座防脫螺絲設計，實用性強。
3、獨特新結構防虛接設計，性能可靠。
4、采用拔插式結構，安裝簡單方便。
5、采用電子編碼方式寫入地址，操作簡便。
6、總線均采用雙接線端子設計，無極性區分。
7、具有一組常開節點輸出。
8、采用四總線設計，需外接24V供電。
9、具有DC24V電源故障檢測功能。
10.作為無源輸出使用時，不用單獨外接電源線。
11、具有脈沖啟動和電平啟動兩種功能。
12、輸出端可以設置成有源或無源兩種輸出方式，輸入可以設置成常開、常閉和無回答三種方式。
13、可通過電子編碼器完成編碼設置，可實現多種故障檢測，并把故障信息上傳控制器，控制器將故障模塊的相關信息顯示出來。
14、采用微處理器實現信號處理，用數字信號與控制器進行通信，工作穩定可靠，回路信號處理電路與輸入檢測信號處理電路實現電氣隔離，模塊穩定性高，抗干擾能力強。
三、GM713輸入/輸出模塊技術參數
| 型號 |
GM713 |
| 名稱 |
輸入/輸出模塊 |
| 品牌 |
國泰怡安 |
| 工作電壓 |
DC24V |
| 靜態電流 |
≤0.6mA |
| 動作電流 |
≤1.5mA |
| 無源觸點容量（NO、COM） |
1A |
| 有源觸點容量（O+、O-） |
1A |
| 使用環境溫度 |
-10℃～+50℃ |
| 相對濕度 |
≤95%RH（40℃±2℃） |
| 外形尺寸 |
85mm×85mm×36mm |
四、GM713輸入/輸出模塊接線圖

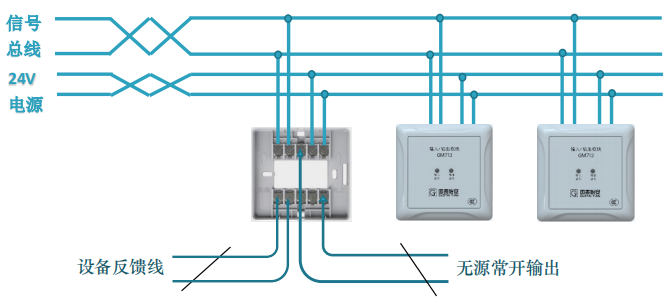

無源常開輸出接線圖：

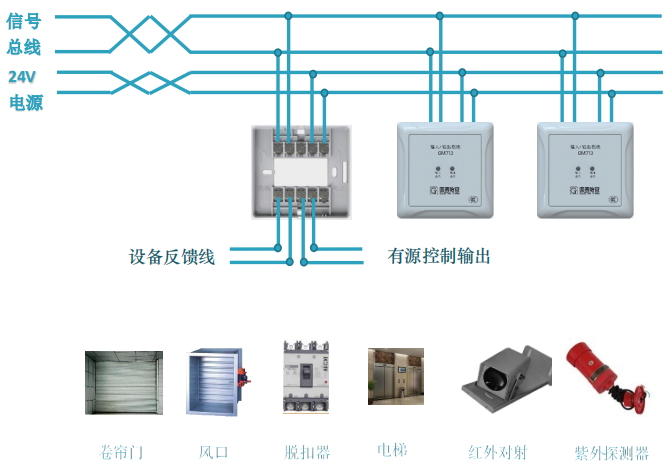

有源輸出接線圖：
