一、JTY-HM-TX3703線型光束感煙火災探測器概述

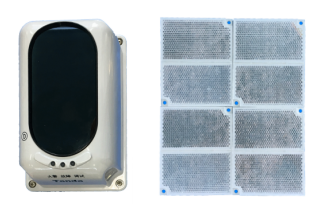

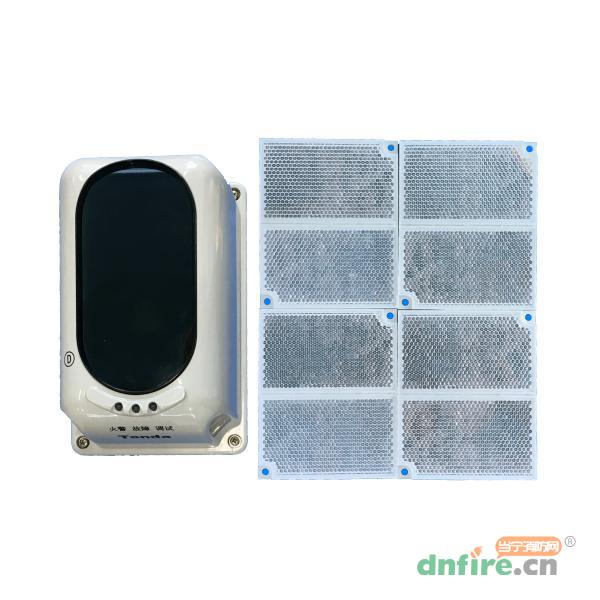

JTY-HM-TX3703線型光束感煙火災探測器為編碼型反射式線型紅外光束感煙探測器，探測器必須與反射器配套使用。
探測器采用全新的、合理的結構設計，調試過程中配有獨特的激光模組和數碼管指示，使調試過程更簡捷。本探測器可用于購物廣場、健身中心、體育館、展覽館、博物館、酒店大堂、印刷廠、制衣廠、倉庫等場所。
二、JTY-HM-TX3703線型光束感煙火災探測器工作原理
探測器與反射器相對放置。探測器包含發射和接收兩部分，發射部分發射出一定強度的紅外光束，經反射器上反射后，由探測器的接收部分對返回的紅外光束進行同步采集放大，并通過內置單片機對采集的信號進行分析判斷。當煙霧進入探測區內時，由于煙霧阻擋了光線，使接收部分接收到的紅外光的強度降低，達到報警閾值后，探測器點亮紅色指示燈，通過總線上傳火警信號。
三、JTY-HM-TX3703線型光束感煙火災探測器特點
無極性二總線；
具有自動補償功能，對于一定程度上由灰塵、振動等因素造成的影響可自動進行補償，提高了探測器的可靠性；
調試簡單，有同心激光模組指示，可以方便找到光路，有數碼管顯示，可以指示反射光強度；
現場可通過手持編碼器設定靈敏度及距離值；
PCB板全密封防護工藝；
支持編碼與非編碼兩種應用模式。
四、JTY-HM-TX3703線型光束感煙火災探測器參數
| 工作電壓 |
總線：15~28V
電源：DC20V~28V |
| 工作電流 |
總線電流：≤2mA
電源電流：
監視電流≤23mA
報警電流≤33mA
調試電流≤55mA |
| 光路定向相依性角度 |
±0.5 度（數據取左右最小偏角的平均值） |
| 響應閾值 |
2.3dB ± 0.5dB |
| 靈敏度等級 |
共 3 級
一級靈敏度：靈敏度最高
二級靈敏度：靈敏度中等
三級靈敏度：靈敏度最低 |
| 編碼方式 |
電子編碼（編碼范圍為 1～242） |
火警、故障觸點輸出
（做編碼模式時輸出端子無效） |
火警繼電器：觸點容量 30V/2A，正常時接線端子 HJ1、HJ2 常開，火警狀態下閉合。
故障繼電器：觸點容量 30V/2A，正常時接線端子 GZ1、GZ2 常開，故障狀態下閉合。 |
| 使用環境 |
溫度 -10℃～ +55℃，相對濕度≤95%RH，不凝露。 |
| 顏色 |
灰色 |
| 外殼防護等級 |
普通環境應用時，外殼防護等級為 IP30；
特殊環境應用時，經膠封處理后，外殼防護等級為 IP66。 |
| 光路長度 |
8m～100m |
| 重量 |
約 476g |
| 探測器的狀態指示 |
監視狀態：紅色指示燈周期性閃亮。
調試狀態：綠色指示燈常亮或閃亮。
火警狀態：紅色指示燈常亮。
故障狀態：黃色指示燈常亮。 |

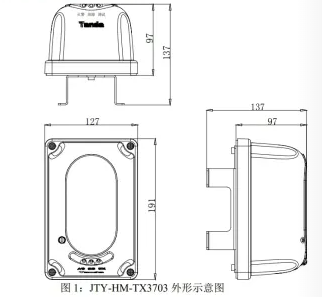

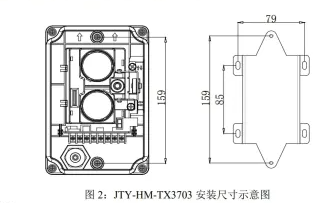

五、JTY-HM-TX3703線型光束感煙火災探測器外形尺寸圖
