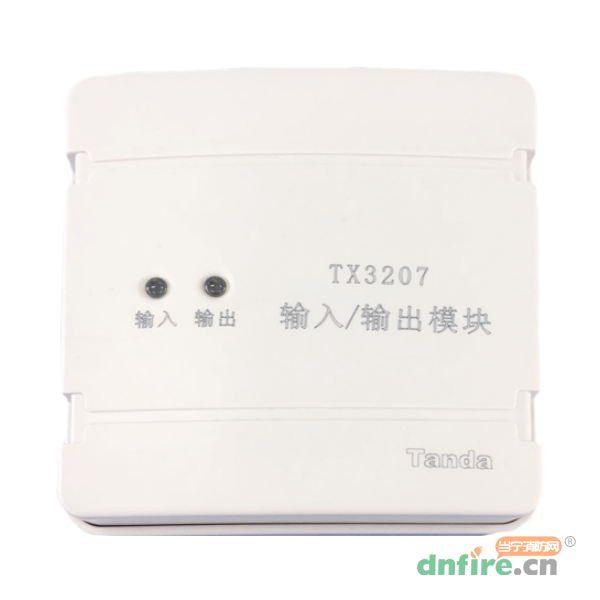

一、TX3207輸入輸出模塊概述
TX3207輸入/輸出模塊（以下簡稱模塊）符合國家標準GB16806-2006《消防聯動控制系統》。本模塊用于控制具有動作信號輸出的被動型消防設備（如：排煙口、送風口、防火閥等），負責將火災報警控制器的聯動指令傳送給受控設備，再將受控設備的動作反饋信號傳送回火災報警控制器。
本模塊外形美觀，采用插拔式結構，方便施工安裝；采用專用集成芯片，具有強大的分析判斷能力，可對所連接受控設備的控制線（斷路狀態、短路狀態）、反饋線（斷路狀態、短路狀態）進行檢測，并通過指示燈給出狀態指示。
注意：在輸入線的末端（遠離模塊端）必須并聯一個10KΩ的終端電阻，否則控制器將報該模塊的“反饋線故障”。由于輸出線接有受控設備作為負載，故無須配接終端電阻；不可斷開受控設備做試驗，否則控制器將報該模塊的“輸出線故障”。若回路聯動設備全部為此模塊，最大帶載數量為30個。
二、TX3207輸入輸出模塊特點
二總線，無極性；
內置專用集成芯片；
總線、輸入線、輸出線之間均采用隔離設計，減少外部干擾的影響；
輸入可設置為常開檢線或常閉檢線模式；
輸出為無源觸點輸出；
軟硬件多級濾波，提高抗干擾能力；
插拔式結構設計，正面拆裝，工程使用方便。
三、TX3207輸入輸出模塊參數
| 型號 |
TX3207 |
| 名稱 |
輸入輸出模塊 |
| 品牌 |
泰和安 |
| 工作電壓 |
15~28V（脈沖電壓） |
| 監視電流 |
≤0.5mA |
| 報警電流 |
≤6.5mA |
| 編碼方式 |
電子編碼 |

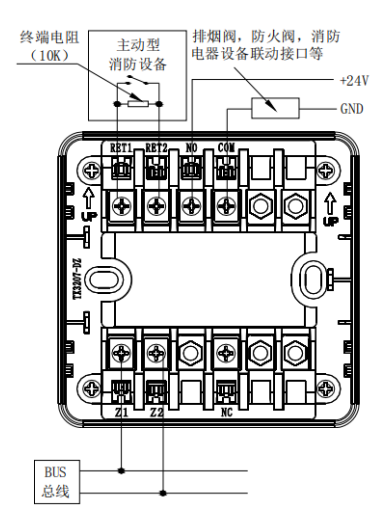

四、TX3207輸入輸出模塊接線圖
Z1、Z2：總線信號輸入，無極性；
COM、NO：常開觸點輸出，觸點容量30V/2.0A；
RET1、RET2：監視信號輸入，無源接點。

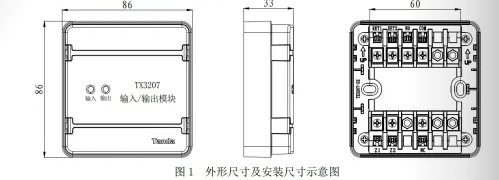

五、TX3207輸入輸出模塊外形尺寸圖
