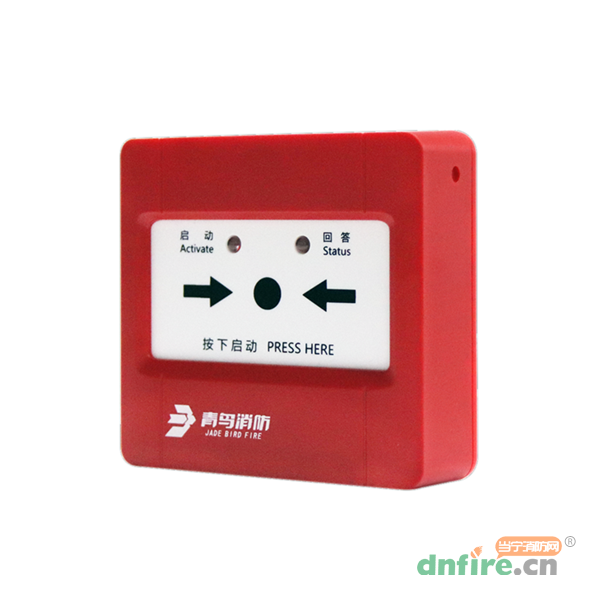

一、JBF4123B消火栓按鈕概述
JBF4123B消火栓按鈕由啟動開關及相應的處理電路組成，當有火警時，手動按下按鈕，按鈕開關閉合，啟動紅色指示燈由巡檢狀態的閃亮變?yōu)槌Ａ?，并將啟?dòng)信號發送到控制器，控制器接收到啟動信號后向啟泵模塊發出啟泵信號，啟泵模塊接收到啟泵信號后啟動消防泵并向控制器發出回答信號，控制器收到回答信號后將消火栓按鈕綠色回答燈點亮。
二、JBF4123B消火栓按鈕性能特點
內置微處理器，性能穩定。
采用SMT表面貼裝工藝，可靠性高，一致性好。
采用二總線制系統，無極性要求，在保證低功耗的同時使傳輸距離最遠達1000m。
電子編碼方式，可通過專用電子編碼器編址。
施工方便，施工中對導線無特殊要求，導線截面積不小于1.0mm2均可正常使用。
消火栓按鈕上的操作面板在按下后要將其復位必須使用與該按鈕配套的專用鑰匙。
手動報警按鈕采用新的卡扣結構、薄款設計。
三、JBF4123B消火栓按鈕結構特征與安裝布線
布線施工后，通過預埋盒或使用膨脹螺栓將底座固定在墻上，安裝孔距為60mm（兼容50mm安裝孔距）。
消火栓按鈕采用RVS2×1.5mm2雙絞線與控制器進行連接。
安裝之前用編碼器對其寫入相應地址碼(1-200)。
接線并檢查無誤后，扣上上殼。
四、JBF4123B消火栓按鈕技術參數
| 型號 |
JBF4123B |
| 名稱 |
消火栓按鈕 |
| 品牌 |
青鳥消防 |
| 工作電壓 |
DC19-28V |
| 觸點容量 |
DC30V/0.1A |
| 監視電流 |
≤0.3mA（24V） |
| 啟動電流 |
≤1mA（24V） |
| 編碼方式 |
電子編碼器編碼 |
| 編碼范圍 |
1-200 |
| 確認燈 |
監視狀態啟動燈紅色閃亮，啟動時啟動燈紅色常亮；消防水泵啟動時回答燈綠色常亮 |
| 線制 |
二總線，無極性 |
| 工作溫度 |
-10℃~+55℃ |
| 貯存溫度 |
-30℃~+75℃ |
| 相對濕度 |
≤95%RH |
| 外形尺寸 |
90長×86寬×28.5高mm |

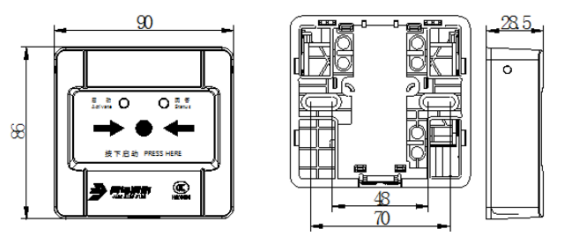

五、JBF4123B消火栓按鈕外觀尺寸

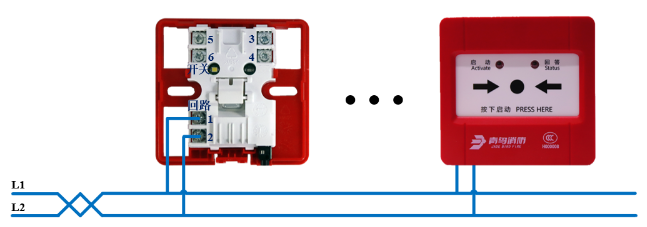

六、JBF4123B消火栓按鈕接線示意圖
端子1和2分別接回路二總線L1和L2；無極性。
端子5、6正常時為常開觸點，消火栓按鈕按下時閉合。

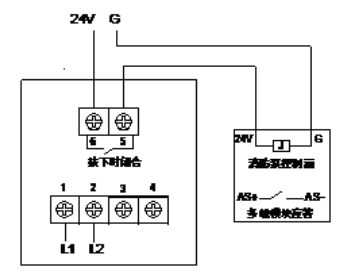

按火規消火栓按鈕只作為報警信號的接線方法
