一、HZ910紅外光束感煙探測器概述
HZ910紅外光束感煙探測器為對射式，由發射器、接收器組成。
在正常工作的情況下，發射器發出紅外光束，接收器接收紅外光束。當火災發生時，煙霧對紅外光束產生阻擋，接收器接收的紅外光束信號下降，產生火災報警信號。因此線型光束感煙火災探測器的安裝必須選擇合適的不會遮擋光路的位置。
二、HZ910紅外光束感煙探測器不適宜使用場所
1)天棚高度超過40米的場所；
2)天棚未封頂?shù)膱鏊?/p>
3)空間高度小于0.5米；
4)存在大量灰塵、干粉或水蒸氣的場所；
5)類似廚房等平時存在煙霧的場所；
6)高溫的場所；
7)無法進行維護的場所；
8)陽光直射強度大于500lus的場所。請注意如果探測器周圍為玻璃環境，請將接收器的正面面向北方。
9)其他線型光束感煙火災探測器不能垂直安裝的場所。
三、HZ910紅外光束感煙探測器技術參數
| 型號 |
HZ910 |
| 名稱 |
線型光束感煙火災探測器 |
| 品牌 |
鴻真電子 |
| 工作電壓 |
DC24V |
| 工作電流 |
<3mA |
| 監控功率 |
<1W |
| 響應閾值 |
1.5dB |
| 類型 |
對射型 |
| 輸出類型 |
繼電器型（一組故障；一組報警） |
| 最大光路方向偏差 |
±1º |
| 安裝高度 |
距建筑物頂部0.5m~1m |
| 最大光路長度 |
100m，最小光路長度：5m |
| 保護范圍 |
對射線左右各7米，即二對探測器間距為14米 |
| 環境溫度 |
-10℃～50℃ |
| 相對濕度 |
≤95%(40℃±2℃) |
四、HZ910紅外光束感煙探測器機構圖

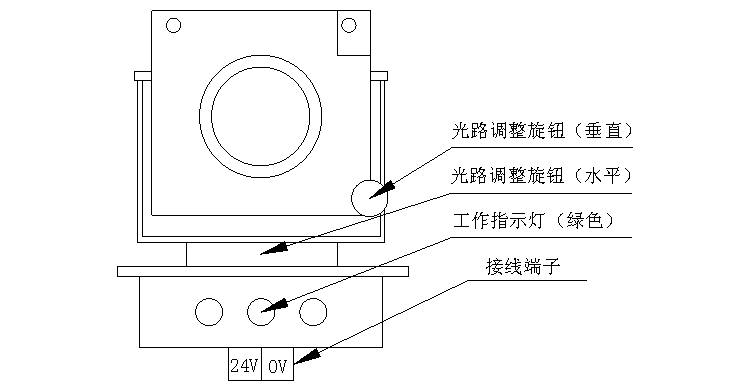

發射器結構圖
接收器結構圖
五、HZ910紅外光束感煙探測器安裝接線
1.發射器安裝方法
先將發射器安裝板緊密固定在墻壁，打開發射器外殼，將發射器底板按前述第三點固定探測器的方法固定在安裝板上，然后將接線穿過發射器底板的進線孔，安裝在發射器底部的接線端子上。
2.接收器安裝方法
先將接收器安裝板緊密固定在墻壁，打開接收器外殼，將接收器底板按前述第三點
固定探測器的方法固定在安裝板上，然后將接線穿過接收器底板的進線孔，安裝在接收器底部的接線端子上。

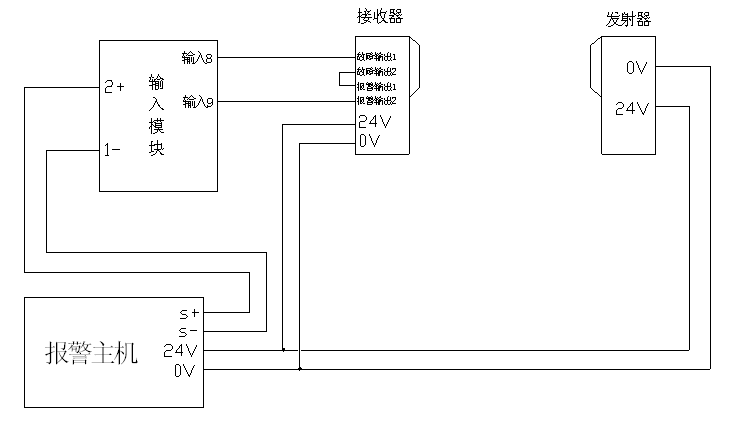

3.接線方式
發射器、接收器與控制器間的連線：+24V、0V；接收器與輸入模塊間的連線：輸入1、輸入2；控制器與輸入模塊間的連線：S+、S-。
HZ910紅外光束感煙探測器安裝接線
