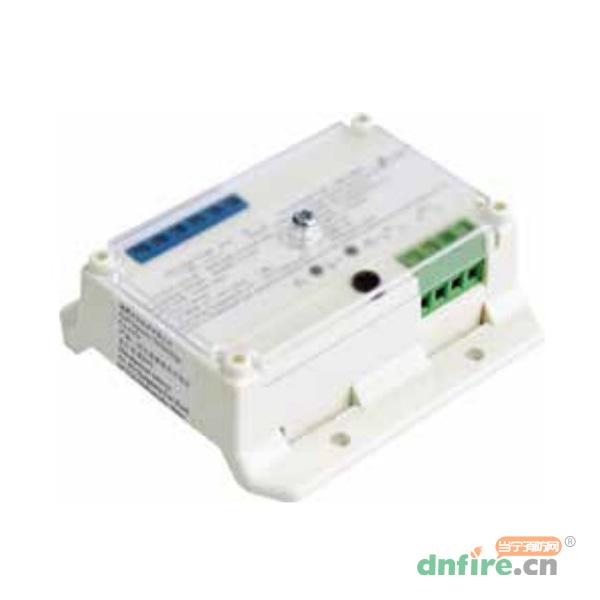

一、GS-MOD8041輸入/輸出模塊產品概述
GS-MOD8041輸入/輸出模塊主要用于連接需要火災報警控制器控制的消防聯動設備，如排煙閥、送風閥、防火閥等，并可接收設備的動作回答信號。本模塊具有輸入、輸出檢線功能。應當注意的是，不應將模塊觸點直接接入交流控制回路，以防強交流干擾信號損壞模塊或控制設備。
注意：部分防火卷簾控制器、電梯控制箱等設備因其采用比較器或邏輯電平類輸入、啟動電流微小，容易受到線路或空間干擾自身產生誤動作，不建議客戶使用。如果必須使用，應參照被控設備的說明書在被控設備內并接電阻（一般可以在控制端和控制地間加4.7K電阻）或在GS-MOD8041模塊和被控設備間加中間繼電器解決。
GS-MOD8041輸入/輸出模塊，主要用于連接需要火災報警控制器控制的消防聯動設備，如排煙閥、送風閥、防火閥等，并可接收設備的動作回答信號。
微型化設計，節約空間，適合集中安裝（符合當前新設計規范需求）
軌道安裝和表面安裝兩種安裝方式
電氣隔離的輸入檢測
具備輸出觸點線路監測功能
輸入端可現場設為常開檢線、常閉檢線或自回答方式，可與無源觸點連接
電子編碼，方便現場改寫
2線制，總線供電
低功耗
UL認證
二、GS-MOD8041輸入/輸出模塊主要技術參數
| 型號 |
GS-MOD8041 |
| 工作電壓 |
總線24V 允許范圍16V～28V |
| 電流 |
監視電流≤0.24mA
動作電流≤0.5mA
|
| 線制 |
與控制器的信號二總線無極性連接 |
| 輸入方式 |
常開檢線時線路發生斷路（短路視為反饋信號）、常閉檢線輸入時線路發生短路（斷路視為反饋信號），
模塊將向控制器發送故障信號（模塊向控制器發送反饋信號）
|
| 編碼方式 |
電子編碼方式，占用一個總線編碼點，編碼范圍可在1～252之間任意設定 |
| 使用環境 |
溫 度：0℃～+49℃
相對濕度：≤95%，不凝露
|
| 外殼防護等級 |
IP30 |
| 外形尺寸 |
78mm×45.3mm×28.5mm |
| 執行標準 |
GB16806-2006、UL864、NFPA[70,72] |
三、GS-MOD8041輸入/輸出模塊結構特征、安裝與布線

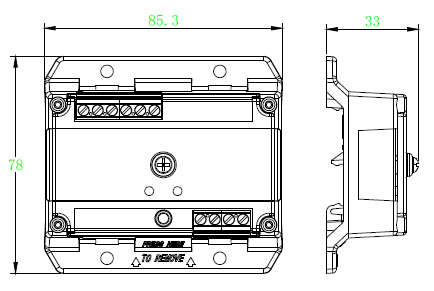

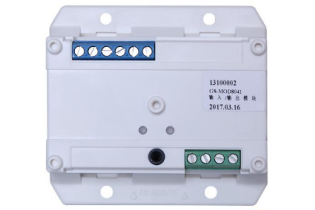

模塊外形示意圖如下圖：

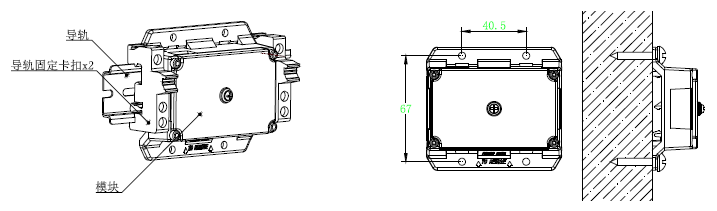

模塊采用導軌安裝及普通安裝方式，安裝孔距為67x40.5mm，安裝示意圖如下：

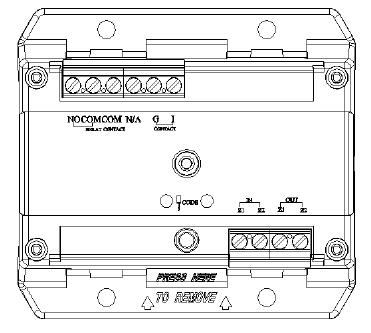

模塊端子示意圖如下：
接線說明如下：
（1）Z1、Z2：接控制器兩總線，無極性；
（2）I、G：與被控制設備無源常開觸點連接，用于實現設備動作回答確認（可通過電子編碼器設為常閉輸入或自回答）；COM、NO：輸出端子（注意：COM、NO間有30kΩ電阻）；CODE：與電子編碼器總線連接。
?。?）布線要求：Z1、Z2采用截面積≥1.0mm2的RVS雙絞線；G、NO、COM、I采用截面積≥1.0mm2的RV線。
布線應與動力電纜、高低壓配電電纜等不同電壓等級的電纜分開布置，不能布設在同一穿線管或線槽內。
四、GS-MOD8041輸入/輸出模塊接線

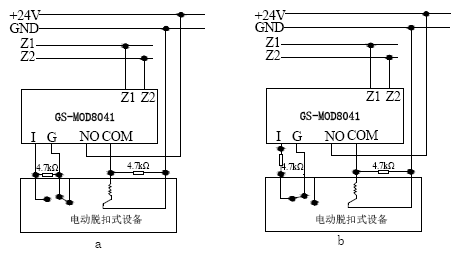

當輸出檢線電壓由被控設備提供，模塊與被控制設備的接線示意圖如圖2-23所示（圖a中模塊輸入檢線方式為常開檢線，圖b中模塊輸入檢線方式為常閉檢線）。

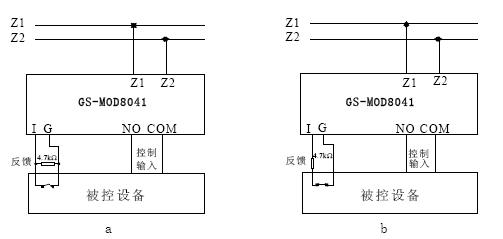

當輸出檢線電壓由外部電源提供時，模塊與24V給被控設備的現場設備連接方法如圖2-24所示（圖a中模塊輸入檢線方式為常開檢線，圖b中模塊輸入檢線方式為常閉檢線）。
