一、KM8303輸入輸出模塊概述
KM8303輸入/輸出模塊是按照GB16806-2006《消防聯動控制系統》研制開發的新型產品，內置中央處理器，電子編碼，與西核彩橋公司CH9000系列火災報警控制器（聯動型）（以下簡稱控制器），或CH9605多線聯動控制盤連接。用于控制器對聯動設備（如電梯、空調、排煙口、送風口等）的控制和監視，以及廣播的控制，可實現背景廣播與火警廣播的切換。
二、KM8303輸入輸出模塊結構特征與工作原理

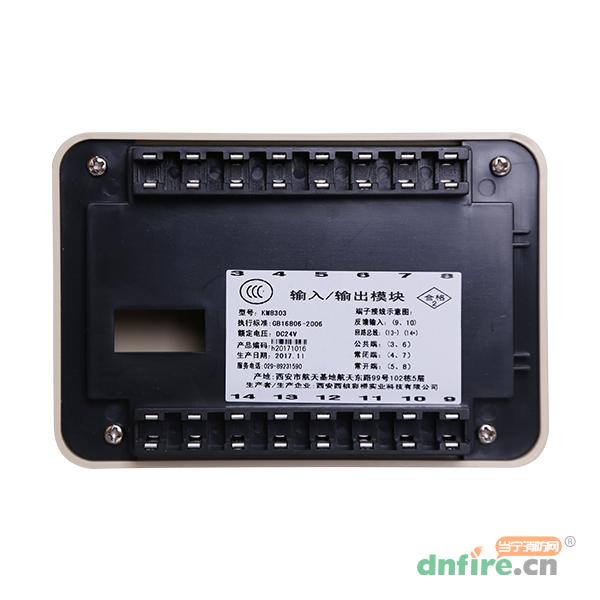

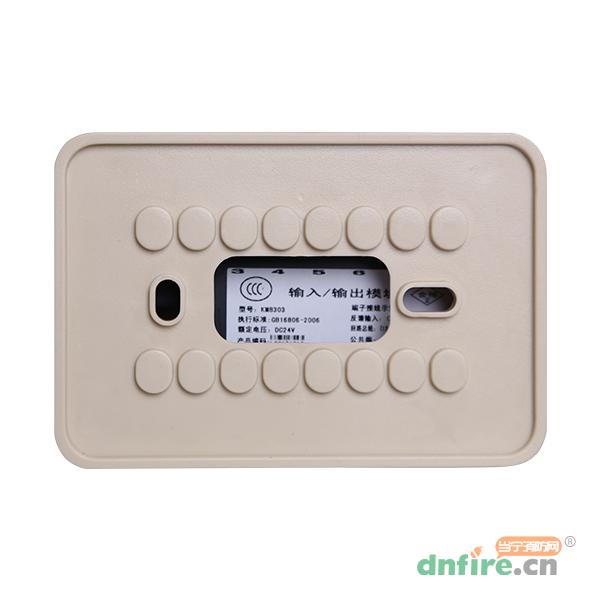

采用拔插式結構。先在底座上接線，再插入模塊主體面板，便于安裝、維護。
切換模塊占用1個地址。模塊處于正常監控時，紅色“巡檢/輸出動作”燈閃亮。在與控制器（或多線聯動控制盤）、外部設備的連接線發生故障及該產品本身故障時，控制器將報出該故障點。
在控制器（或多線聯動控制盤）發出模塊動作指令后，該模塊動作，“巡檢/輸出動作”指示燈常亮，繼電器動作輸出，繼電器的輸出方式為雙刀雙擲。外部設備動作，輸入端接收到無源閉合信號，模塊“輸入動作”燈常亮，同時將信息上傳給控制器（或多線聯動控制盤），控制器發出音響并顯示反饋地址。
三、KM8303輸入輸出模塊技術條件
環境溫度：-10℃～55℃
相對濕度：≤95%(40±2℃)
工作電壓：DC20.4V～DC26.4V
額定電流：靜態350uA報警3mA
輸出特性：無源觸點，雙刀雙擲
觸點特性：阻性，4A30VDC/2A125VAC
輸入特性：無源觸點閉合
認證標志：CCC
外形尺寸：120mm長×82mm寬×42mm高
四、KM8303輸入輸出模塊接線

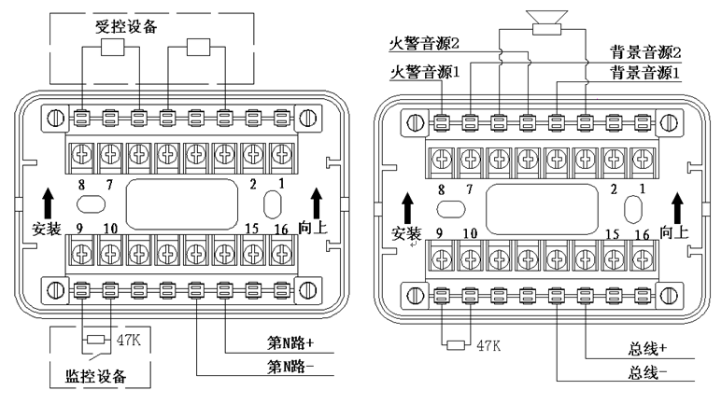

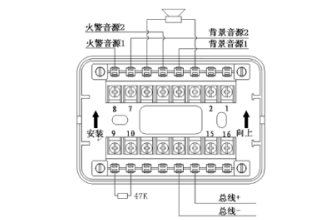

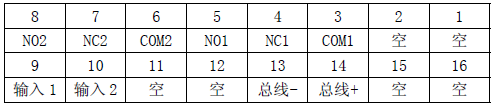

與CH9605多線聯動控制盤連接時，第n（1-14）路+、-分別接底座總線+（14），總線-（13）端子上，與控制器連接時，將回路總線+、總線-分別接入底座總線+（14）、總線-（13）端子上，注意極性不得接反。底座輸入1（9）、輸入2（10）端接到其監視的外部設備的開關量觸點上，無正負極性。COM1（3）、NO1（5）和COM2（6）、NO2（8）分別用于外部受控設備的常開點控制。NC1（4）、NC2（7）是常閉觸點。圖4為模塊與多線聯動控制盤配接控制輸出接線示意圖，圖5為模塊與控制器配接控制廣播輸出接線示意圖。
結合實際應用情況，可將繼電器的2組觸點并聯，增加觸點容量。
注意：如不監視外部輸出觸點的狀態時，需將47K電阻接在底座輸入1（9）、輸入2（10）端。
