一、凱德J-SAP-M-GS8030X消火栓按鈕產品概述
J-SAP-M-GS8030X消火栓按鈕表面裝一按片，當啟用消火栓時，可直接按下按片，此時消火栓按鈕的紅色啟動指示燈亮，表明已向消防控制室發出了報警信息，火災報警控制器在確認了消防水泵已啟動運行后，就向消火栓按鈕發出命令信號點亮綠色回答指示燈。本按鈕主要具有以下特點：
(1)采用拔插式結構設計，安裝簡單方便，按鈕上的按片在按下后可用專用工具復位。
(2)按下消火栓按鈕按片，消火栓按鈕提供的獨立輸出觸點，可直接控制其它外部設備。
(3)采用微處理器實現信號處理，用數字信號與控制器進行通信，工作穩定可靠，對電磁干擾有良好的抑制能力。
(4)地址碼為電子編碼，可現場改寫。
J-SAP-M-GS8030X是一款消火栓按鈕，有較高的防護等級。直接按下按片，此時消火栓按鈕的紅色啟動指示燈亮，表明已向消防控制室發出了報警信息，火災報警控制器在確認了消防水泵已啟動運行后，就向消火栓按鈕發出命令信號點亮綠色回答指示燈。
拔插式結構設計，安裝簡單方便
高可靠性的動作機構
自鎖的安裝結構，需要專用設備拆卸
采用壓下報警方式，可重復使用型
專用鑰匙復位
獨立輸出觸點，可直接控制其它外部設備
外殼防護等級：IP43
電子編碼，方便現場改寫
低功耗
二、J-SAP-M-GS8030X消火栓按鈕主要技術參數
| 型號 |
J-SAP-M-GS8030X |
| 工作電壓 |
信號總線電壓：24V
允許范圍：16V~28V
|
| 工作電流 |
監視電流≤0.22mA
報警電流≤1.2mA
|
| 線制 |
與控制器采用無極性信號二總線連接
|
| 指示燈 |
紅色啟動指示燈，巡檢時閃亮，消火栓按鈕按下時此燈點亮
綠色回答指示燈，消防水泵運行時此燈點亮
|
| 輸出容量 |
額定 DC30V/100mA 無源輸出觸點信號，接觸電阻≤0.1Ω |
| 使用環境 |
類型：戶內
溫度：-10℃～+55℃
相對濕度：≤95%，不凝露
|
| 外形尺寸 |
90.5mm×90.5mm×57mm |
| 外殼防護等級 |
IP43 |
| 執行標準 |
GB 16806-2006 |
三、J-SAP-M-GS8030X消火栓按鈕手動火災報警按鈕結構特征、安裝與布線

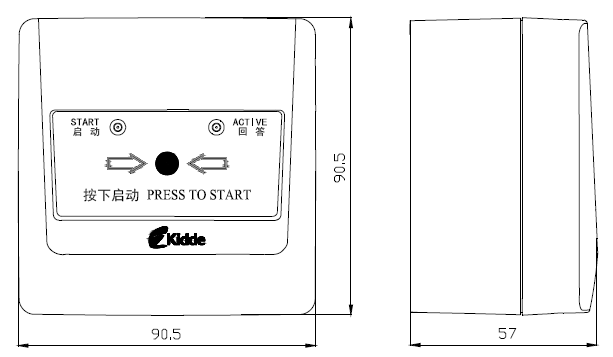

J-SAP-M-GS8030X消火栓按鈕報警按鈕的外形示意圖如下圖所示。
消火栓按鈕的外接端子示意圖如下圖所示。
其中：
Z1、Z2：信號總線，與報警控制器的信號總線連接，無極性。
K1、K2：無源常開觸點，用于啟動外部設備。
布線要求：信號總線可選用截面積≥1.0mm2的RVS雙絞線。
安裝示意圖如下所示。
四、J-SAP-M-GS8030X消火栓按鈕應用方法
消火栓按鈕與火災報警控制器及泵控制箱的連接可采用總線制啟泵方式，消火栓按鈕直接和信號二總線連接。消火栓按鈕按下，即向火災報警控制器發出啟動信號，火災報警控制器發出啟泵命令并確認泵已啟動后，將命令消火栓按鈕點亮綠色回答指示燈。
