一、KM8302輸入輸出模塊概述
KM8302輸入輸出模塊是按照GB16806-2006《消防聯動控制系統》研制開發的新型產品，內置中央處理器，電子編碼，與西核彩橋公司JB-QB-CH8000火災報警控制器（聯動型）連接。用于火災報警控制器對聯動設備（如電梯、空調、排煙口、送風口等）的控制和監視。
二、KM8302輸入輸出模塊工作原理

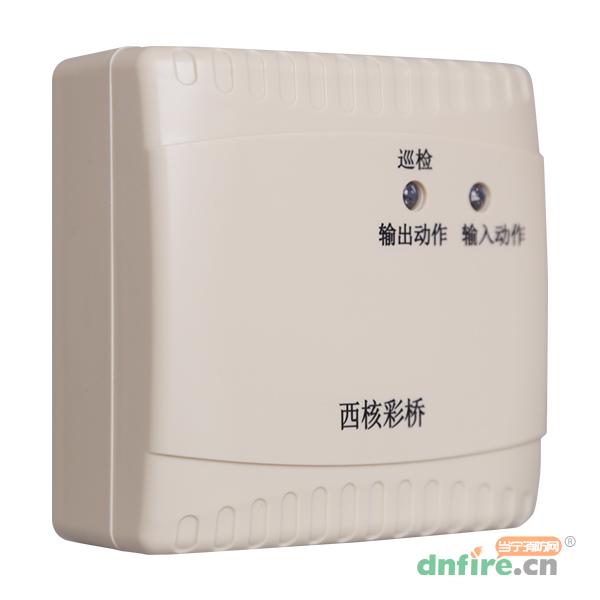

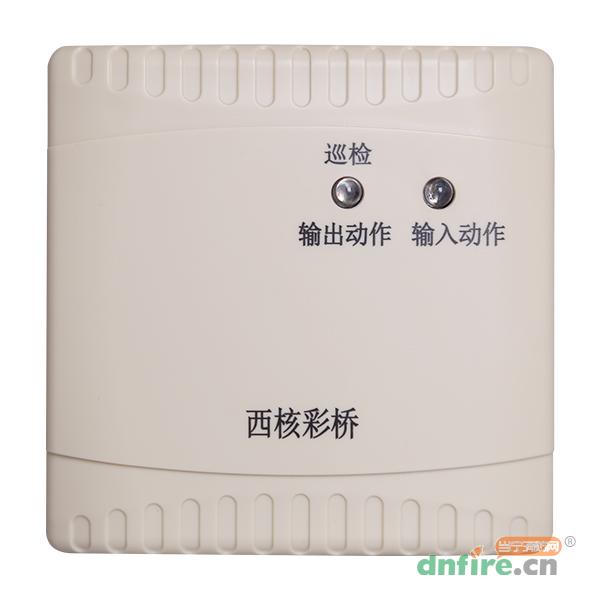

KM8302輸入輸出模塊占用1個地址。模塊處于正常監控時，紅色“巡檢/輸出動作”燈閃亮。在與報警器或外部設備的連接線發生故障及該產品本身故障時，控制器將報出該故障點。在火災報警控制器發出模塊動作指令后，該模塊動作，“巡檢/輸出動作”指示燈常亮，輸出端有源DC24V輸出。外部設備動作，輸入端接收到無源閉合信號，模塊“輸入動作”燈常亮，同時將信息上傳給火災報警控制器，控制器發出音響并顯示反饋地址。
三、KM8302輸入輸出模塊技術條件
環境溫度：-10℃～55℃
相對濕度：≤95%(40±2℃)
工作電壓：DC20.4V～DC26.4V
額定電流：靜態350uA報警3mA
輸出特性：有源DC24V
輸入特性：無源觸點閉合
認證標志：CCC

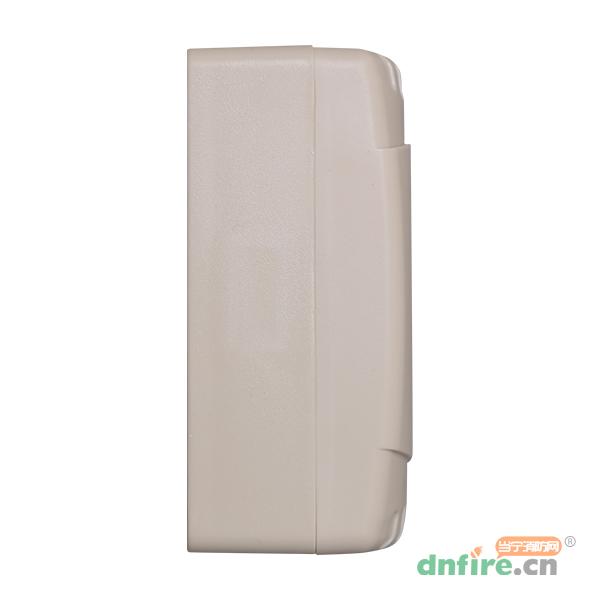

外形尺寸：85mm長×85mm寬×39mm高

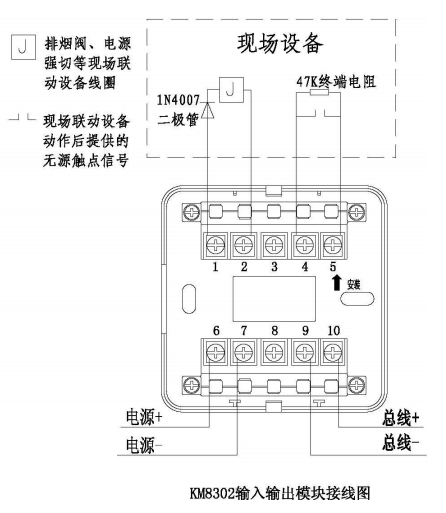

四、KM8302輸入輸出模塊接線說明

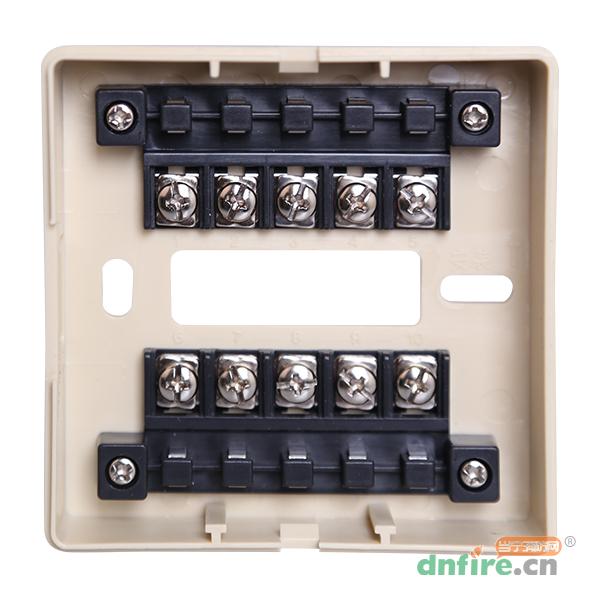

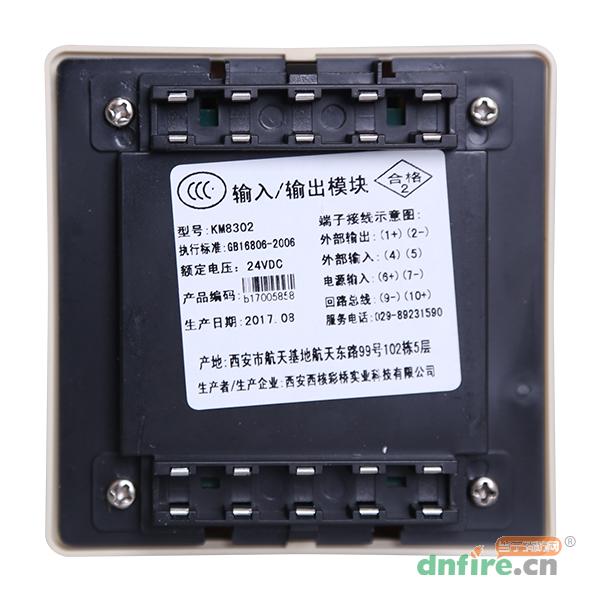

將火災報警器回路總線+、總線-分別接入底座總線+（10）、總線-（9）端子上，聯動電源DC24V+、24V-分別接在電源+（6）、電源-（7）端子上，注意極性不得接反。底座輸入1（4）、輸入2（5）端接到其監視的外部設備的開關量觸點上，無正負極性。底座輸出+（1）、輸出-（2）端接到受其控制的現場設備的有源受控端，注意正負極性。
注意：在正常使用時，輸入1（4）、輸入2（5）端需并接47K終端電阻，在輸出+（1）端與受控設備間需正向串接一個1N4007二極管，否則報故障。建議將二極管和終端電阻接在受其控制和監視的外部設備上。
