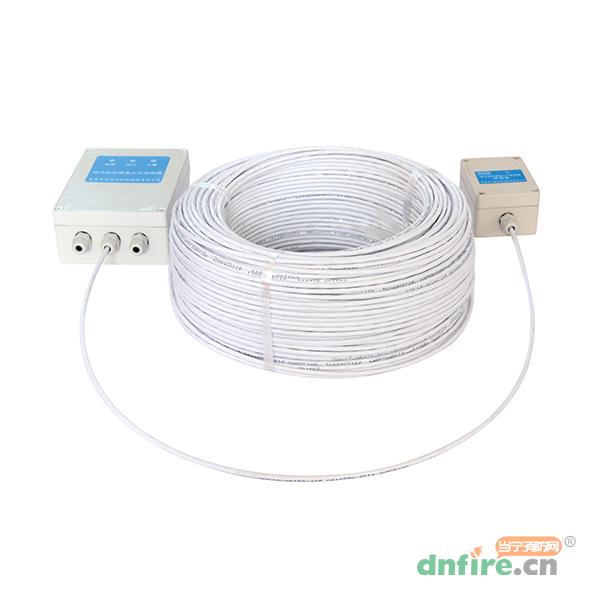

一、JTW-LD-SF500/105A纜式線型感溫火災探測器概述
JTW-LD-SF500/105A纜式線型感溫火災探測器(以下簡稱探測器)主要由信號處理單元（微電腦處理器）、感溫線（電）纜、接續部件（終端盒）組成，探測器具有在響應溫度報警、輸出報警信號的功能。探測器具有良好的環境適應性，能夠近距離或貼近保護，在各種潮濕、污染、粉塵的消防探測場所能夠高可靠地工作，所以被廣泛地應用在倉庫、貨場、油氣輸送管道、變壓器、皮帶輸送機及機車、配電盤等消防探測場所。特別適用于電纜隧道、電纜橋架、電纜井內的動力電纜及控制電纜的火警早期預報。
二、JTW-LD-SF500/105A纜式線型感溫火災探測器工作原理及特點
探測器的感溫線纜為溫度敏感元件，JTW-LD-SF500/105A感溫線纜由三根分別擠塑熱敏絕緣材料的導線絞合而成（其中一根起到增加機械強度作用），能夠對沿著其安裝長度范圍內任意一點的溫度變化進行探測。當溫度上升至響應值時，感溫線纜線芯間的阻值躍變，導線間就會產生相應信號，再經過單片機微控制器模糊數學的計算方法做出火警判斷。
其主要特點簡述如下：
1.感溫線纜結構穩定，抗干擾性及抗拉、抗擠壓性能強。
2.采集模擬量信號綜合判斷。
3.滿足GB16280-2014中4.18條小尺寸高溫響應性能試驗要求和GB50116-2013中12.3.3條響應火焰規模不大于100mm的要求。
4.在安全溫度范圍內探測器報警后不損壞感溫線纜，感溫線纜可重復使用。
5.具有開路、短路兩種故障報警。
6.微電腦處理器和終端盒外殼采用阻燃材料，抗腐蝕、抗老化。
7.帶手動火警和故障模擬功能。
探測器抗干擾能力強，采用隔離檢測以及軟件抗干擾技術，可應用于強電磁場干擾的場所。
三、JTW-LD-SF500/105A纜式線型感溫火災探測器主要技術指標
1.探測器類別：纜式、可恢復式、定溫
2.定溫報警溫度、環境溫度
| 型號 |
JTW-LD-SF500/105A |
| 動作溫度℃ |
105±10% |
| 感溫線纜最高環境溫度℃ |
70 |
| 微電腦處理器、終端盒環境溫度范圍℃ |
D（-40~70） |
3.最小報警長度：1m
4.最大使用長度：200m
5.感溫線纜芯線絕緣電阻：≥10MΩ
6.工作電壓：DC24V（85-110%）
7.靜態電流≤15mA
8.報警電流≤25mA
9.過流保護動作電流＞50 mA
10.報警復位：火警斷電復位、故障自動復位
11.狀態指示：運行：綠色指示燈閃亮火警：紅色指示燈常亮故障：黃色指示燈常亮
12.使用環境：相對濕度≤95%，不凝露
13.繼電器無源觸點輸出：火警DC24V/1A、故障DC24V/1A
14.外殼防護等級：IP65
15.執行標準：GB 16280-2014
四、JTW-LD-SF500/105A纜式線型感溫火災探測器結構及安裝尺寸
微電腦處理器和終端盒外形示意圖如圖1所示。
圖1微電腦處理器和終端盒外形示意圖
五、JTW-LD-SF500/105A纜式線型感溫火災探測器接線與調試
1.按圖3要求，將24V電源線、信號線從防水接頭穿入盒體，接入相應的接線端子，感溫線纜兩端穿入微電腦處理器和終端盒上的防水接頭，擰緊防水接頭。（感溫電纜白色線芯接LV1端子，紅色線芯剪掉、藍色線芯接LV3）
2.通電后，系統自檢20—30秒后，綠燈閃亮。（頻率約1HZ）
3.手動測試模擬故障：把雙排插針S3（在電路板頂部，如圖4）上的短路環拔下插在第１組（中間）插針上，短接后黃燈常亮，故障繼電器動作，用萬用表測量Z1、CK1端子斷開，CB１、Z1端子導通，測試后拔下短路環故障恢復。
4.手動測試模擬火警：把雙排插針S3（在電路板頂部，如圖4）上的短路環拔下插在第2組插針上，短接后紅燈常亮，火警繼電器動作，用萬用表測量Z2端和CK2端子導通測試后拔下短路環火警恢復。
5.如果要加溫測試，可以將感溫線纜距離末端300mm的1m加熱，或者在感溫線纜上纏繞紙張，同時點燃紙張，當溫度達到動作閾值，即可產生火災報警。測試后的感溫線纜剪除后重新與終端盒連接牢固，系統復位（短接一下S1,或重新上電）。
6.調試完畢，蓋好上部盒蓋，通電運行。
7.接線說明
?。?）終端盒接線端子如圖２所示：
| 序號 |
端子代號 |
內容 |
備注 |
| 1 |
LV1 |
感溫電纜 |
白色 |
| 2 |
LV2 |
空 |
|
| 3 |
LV3 |
感溫電纜 |
藍色 |
| 4 |
G |
空 |
|
圖2

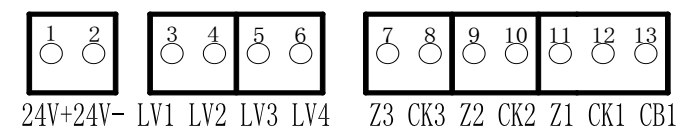

2）微電腦處理器接線端子如圖3所示
| 序號 |
端子代號 |
內容 |
備注 |
| 1 |
24V+ |
DC24V電源輸入“+” |
|
| 2 |
24V- |
DC24V電源輸入“-” |
|
| 3 |
LV1 |
感溫電纜 |
接白色線 |
| 4 |
LV2 |
空 |
|
| 5 |
LV3 |
感溫電纜 |
接藍色線 |
| 6 |
LV4 |
空 |
|
| 7 |
Z3 |
空 |
|
| 8 |
CK3 |
空 |
|
| 9 |
Z2 |
火警信號公共 |
火警后閉合 |
| 10 |
CK2 |
火警信號常開 |
火警后閉合 |
| 11 |
Z1 |
故障信號公共 |
通電后閉合 |
| 12 |
CK1 |
故障信號常開 |
通電后閉合 |
| 13 |
CB1 |
故障信號常閉 |
|
圖3
六、JTW-LD-SF500/105A纜式線型感溫火災探測器應用方法
探測器可以接入火災報警控制系統中，應用方法如圖4所示：
圖4
七、JTW-LD-SF500/105A纜式線型感溫火災探測器注意事項
1.微電腦處理器以及終端盒應注意防水。
2.探測器必須以連續的、無抽頭或分支的連續布線方式安裝，并嚴格按照國家規范要求進行。
3.重物應避免壓在探測器上，承受抗拉力為100N。
4.避免在探測器上涂刷腐蝕性物質。
5.安裝時嚴禁硬性折彎和扭轉感溫電纜。感溫電纜的彎曲半徑要大于100mm，并防止護套破損。
6.每年對探測器感溫電纜兩端開路進行阻值測試，其線芯之間正常阻值不應小于10MΩ，否則應予以更換。測量設備宜采用500V兆歐表。
7.建議每年對探測器進行實體火災測試，以確保探測器穩定可靠的運行。
8.運輸時應妥善包裝，避免積壓沖擊。
9.嚴禁私自維修探測器，如探測器存在故障，請及時與本公司聯系。
