一、GST-GM9000消防控制室圖形顯示裝置概述

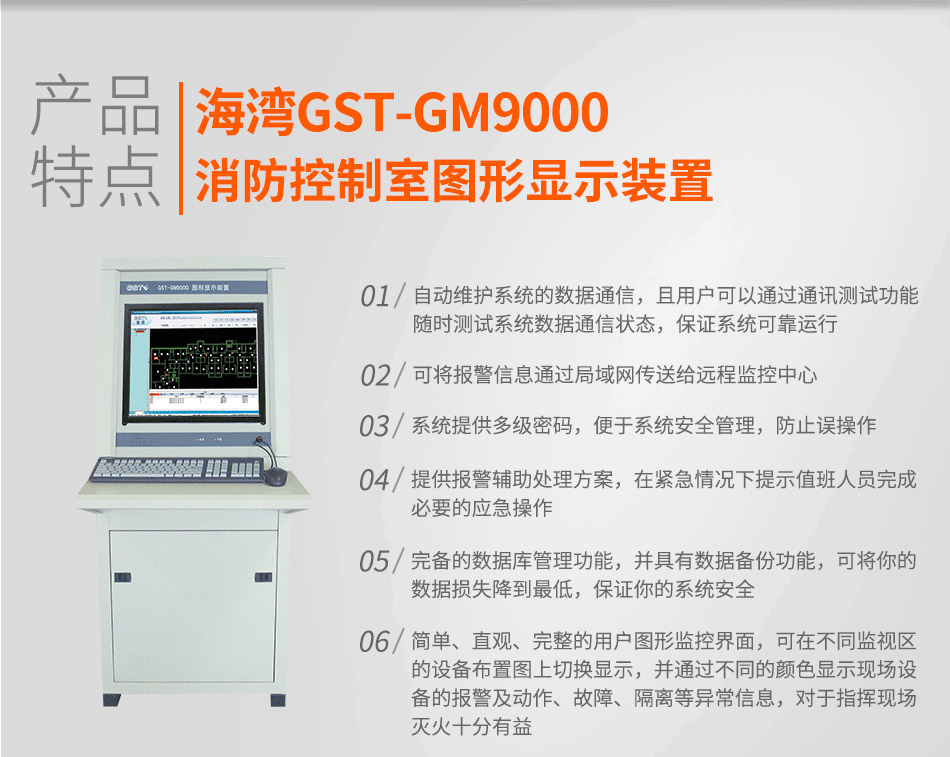

GST-GM9000圖形顯示裝置是海灣安全技術有限公司最新一代消防控制中心火警監控、管理系統，它用于火災報警及消防聯動設備的管理與控制以及設備的圖形化顯示，可與海灣安全技術有限公司所生產的GST200、GST500/5000、GST9000等系列火災報警控制器(聯動型)組成功能完備的圖形化消防中心監控系統，并且GST-GM9000圖形顯示裝置之間可以通過局域網、RS-232/RS-422等方式進行聯網，接收、發送、顯示設備的異常信息及主機信息，從而實現了火災報警系統的遠程中央監控。
1.自動維護系統的數據通信，且用戶可以通過通訊測試功能隨時測試系統數據通信狀態，保證系統可靠運行。

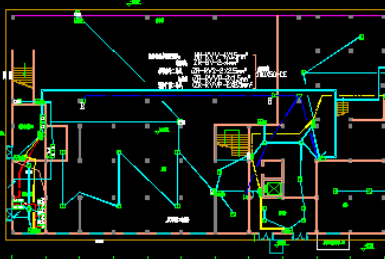

2.簡單、直觀、完整的用戶圖形監控界面，可在不同監視區的設備布置圖上切換顯示，并通過不同的顏色顯示現場設備的報警及動作、故障、隔離等異常信息，對于指揮現場滅火十分有益。
3.可將報警信息通過局域網傳送給遠程監控中心。
4.提供報警輔助處理方案，在緊急情況下提示值班人員完成必要的應急操作。
5.完備的數據庫管理功能，并具有數據備份功能，可將你的數據損失降到最低，保證你的系統安全?！ ?.系統提供多級密碼，便于系統安全管理，防止誤操作。
二、GST-GM9000消防控制室圖形顯示裝置系統配置要求
1.硬件最低配置：P41.8G以上CPU；512M內存；4G硬盤可用空間；
2.硬件推薦配置：P41.8G以上CPU；512M以上內存；4G以上硬盤可用空間；
3.操作系統：Win2000,WinXp視窗操作系統；
4.依據現場情況選配局域網網卡或調制解調器。
GST-GM9000圖形顯示裝置的操作使用方法參見《GST-GM9000圖形顯示裝置用戶手冊》。

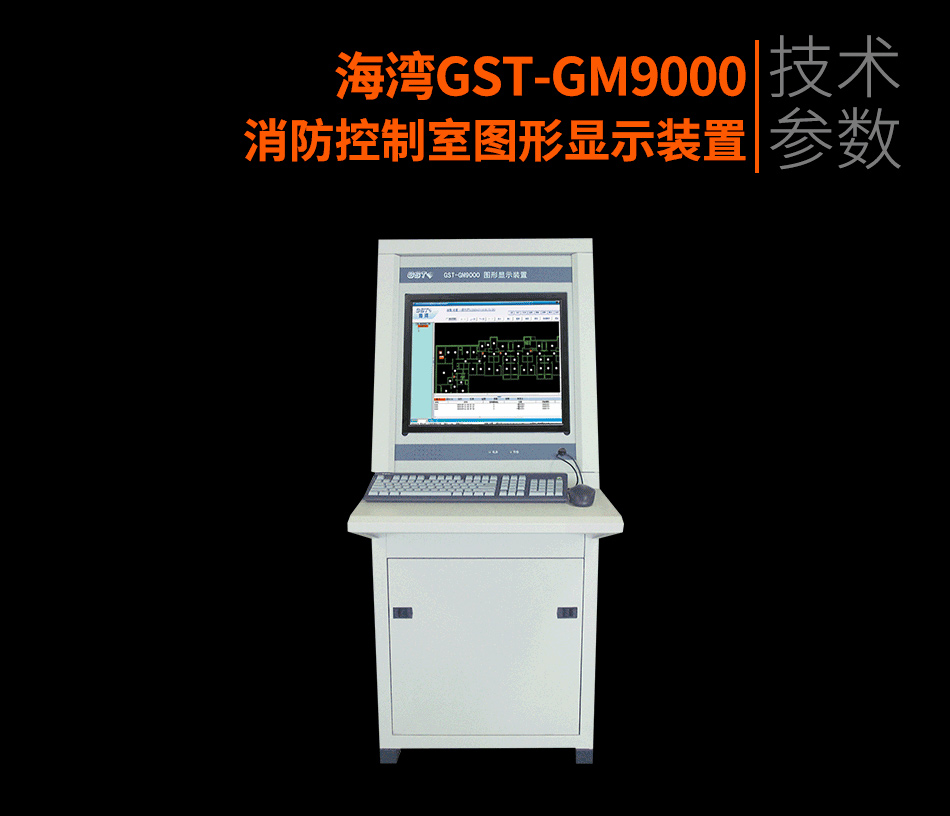

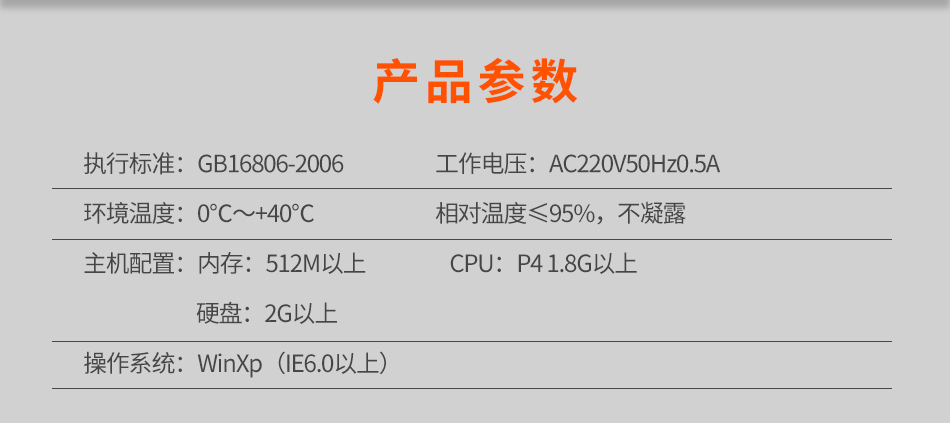

三、GST-GM9000消防控制室圖形顯示裝置技術參數
1、工作電壓：AC220V50Hz0.5A
2、使用環境： 溫度：0℃～+40℃ 相對溫度≤95%，不凝露
3、執行標準：GB16806-2006
4、主機配置： 內存：512M以上 CPU：P41.8G以上 硬盤：2G以上 操作系統：WinXp（IE6.0以上）
四、系統安裝與調試
1、系統安裝及接線

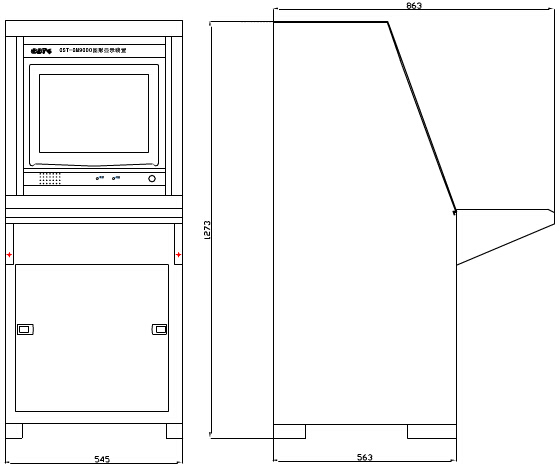

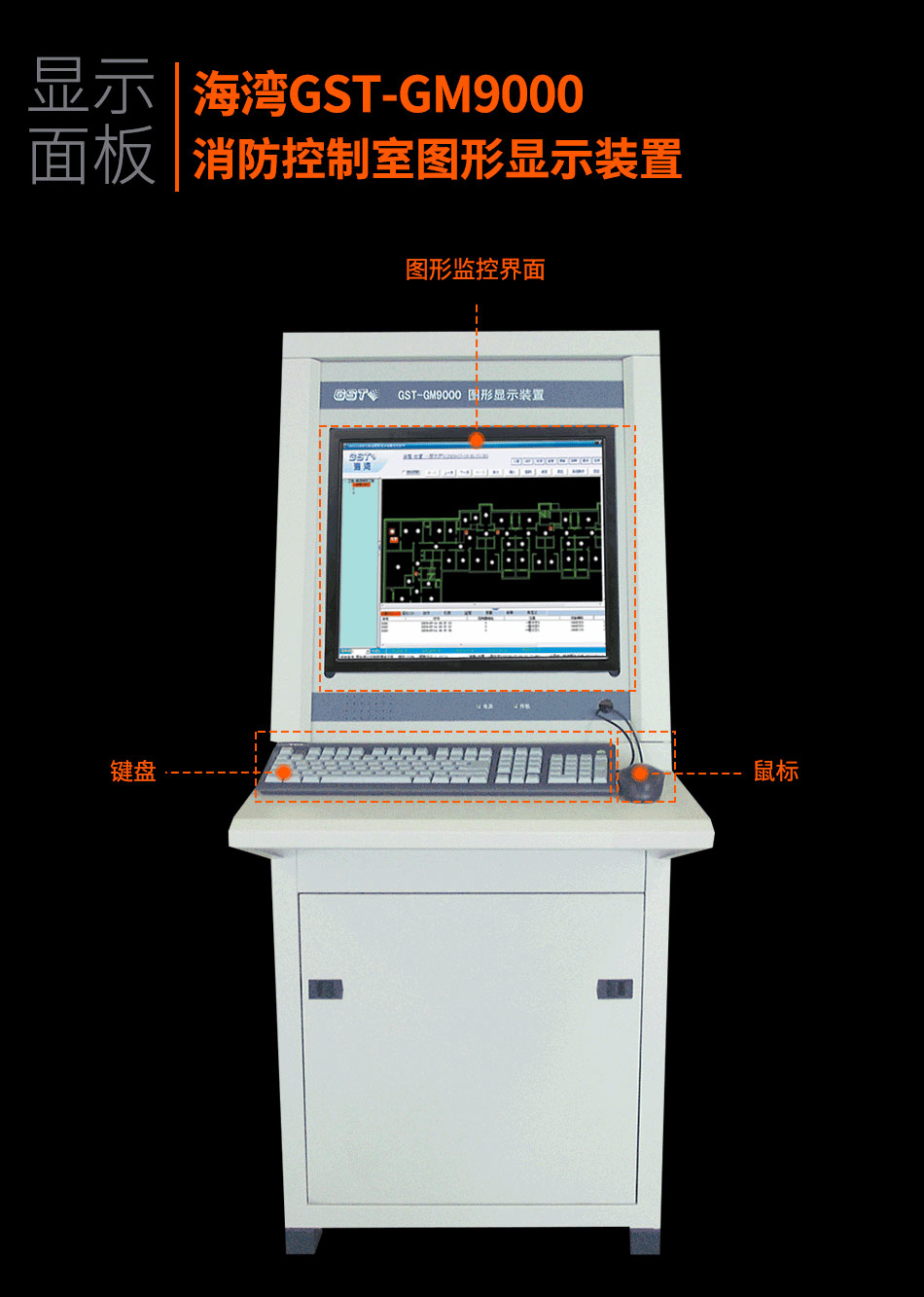

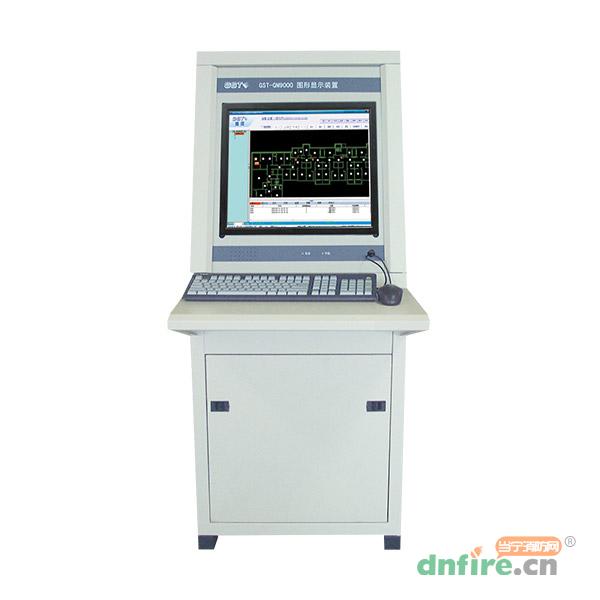

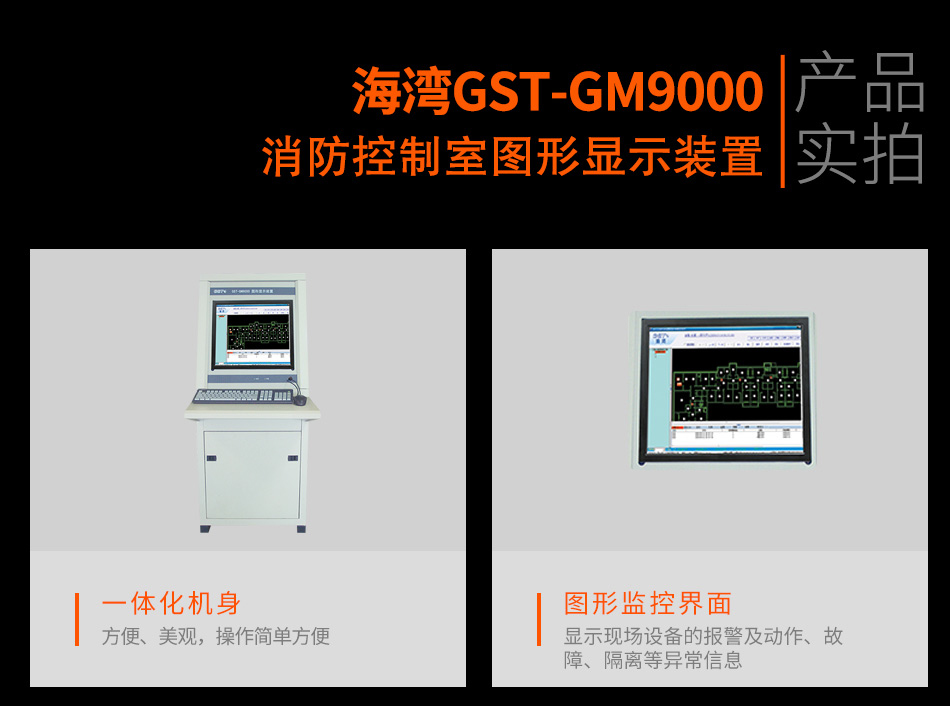

圖形顯示裝置由硬件和GST-GM9000消防控制室罔形顯示軟件組成。裝置通過CRT顯示器顯示監控圖像、并可以實時顯示火警信息及發生火警的區域。圖形顯示裝置由單節琴臺柜加PC土機和17”CRT顯示器組成，顯不器安裝在單節琴臺上部，由專用的而板和托板固定,PC主機安裝在下部結構圖如下圖1所示，具體的內部連接線如圖2所示。
圖1 PC主機安裝在下部結構圖

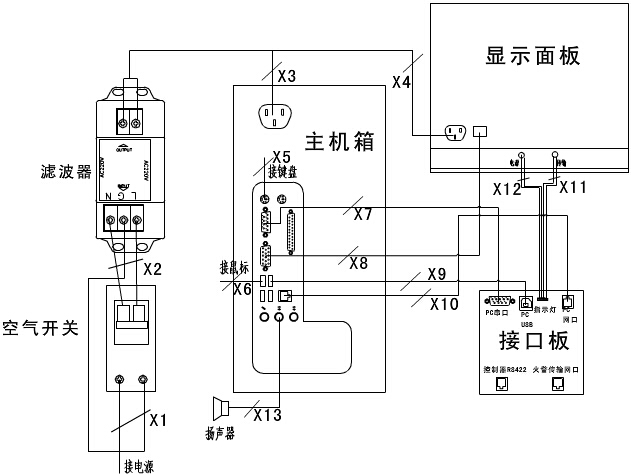

圖2 內部連接線圖
指示燈說明如下
電源燈：綠色，此燈亮表示圖形顯示裝置裝置土機已丌機。土機關閉后，此燈熄滅。
傳輸燈：綠色，此燈閃亮表示圖形顯示裝置正在與遠程監控中心進行通訊，此燈常亮表示與遠程中心通訊完畢等待確認，確認完畢后，此燈熄滅。
對外接口說明
對外接口說明如圖3所示。
圖3 對外接口說明
控制器RS422接口：連接火災報警控制器（聯動型）的RS422通訊板接口。
火警傳輸網口：連接遠程監控中心控制室主機網口。
2、系統軟件調試

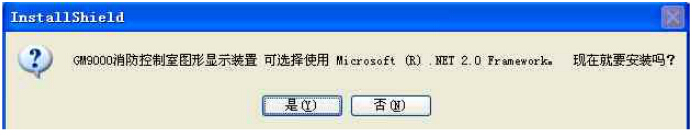

系統硬件安裝完畢后，通電源后進入系統軟件，然后點擊安裝文件“GST-GM9000Vllexe”即可安裝。安裝過程如下：如果此時系統未安裝DotNetFramework20，將出現圖4所示界面，點擊“是”進入圖5所示界面。
圖4

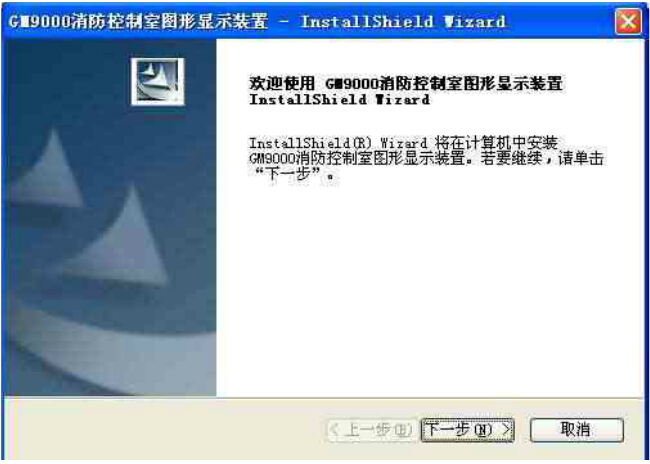

系統提示開始安裝GM9000消防控制室圖形顯示裝置軟件，如圖5所示。
圖5 GM9000消防控制室圖形顯示裝置軟件開始安裝

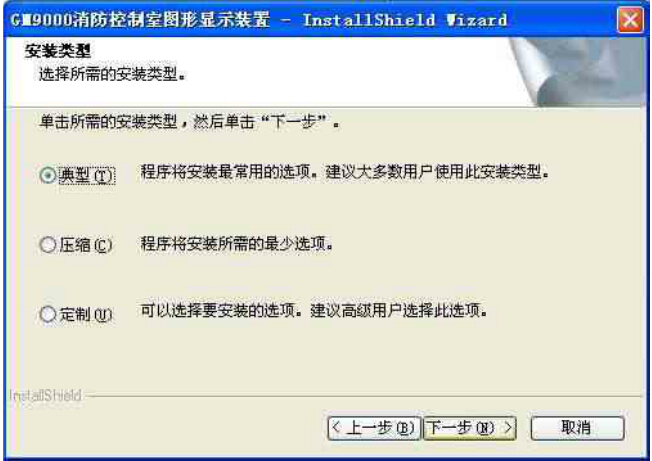

點擊“下一步”按鈕經過幾步后系統彈出安裝類型選擇窗口，如圖6所示
圖6 安裝類型選擇窗口

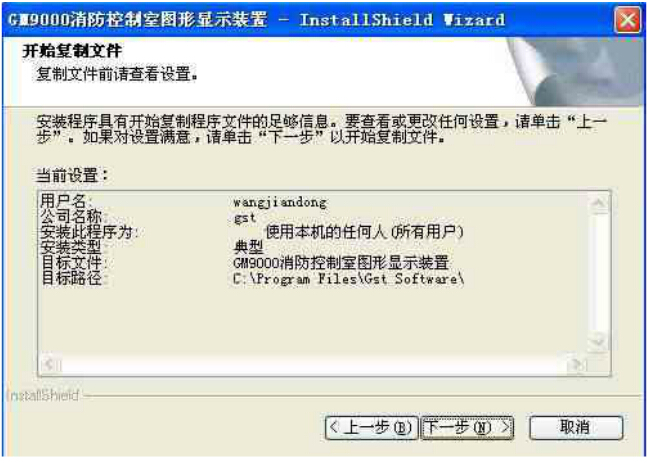

用戶可以根據需要進行選擇，選擇“典型”系統默認安裝，點擊“下一步”時系統顯示當前設置信息如圖7所示；選擇“定制”然后點擊“下一步”系統將彈出詢問選擇口的路徑對話框。
圖7 設置信息圖

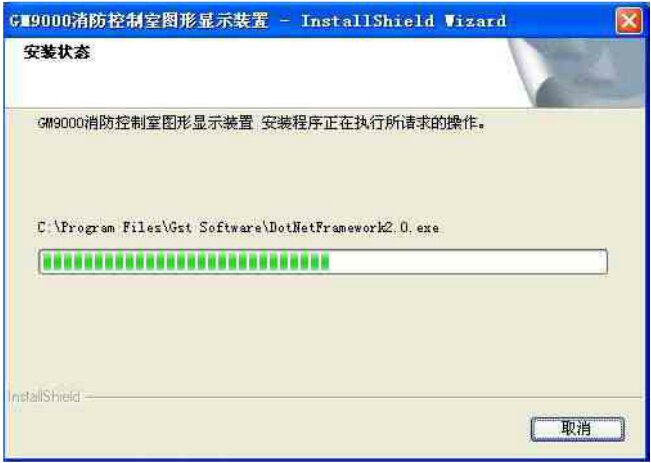

系統默認安裝到ProgramFiles目錄下的GstSoftware了目錄，用戶可以更改此安裝目錄，如圖7所不。點擊“下一步”系統丌始安裝軟件，如圖8所示。
圖8

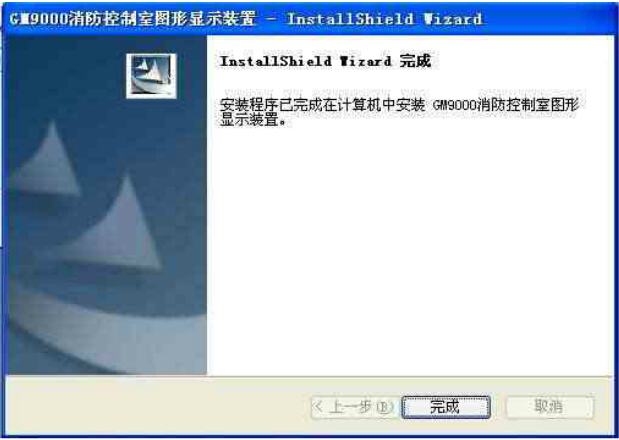

系統安裝完成后提示如圖9所示的信息。
圖9
點擊“完成”后，系統將彈出安裝232通訊板USB驅動的對話框，如圖10所示：
圖10
選擇“是”進行安裝，選擇“否”取消安裝，安裝完畢后或選擇“否”后，安裝完畢。

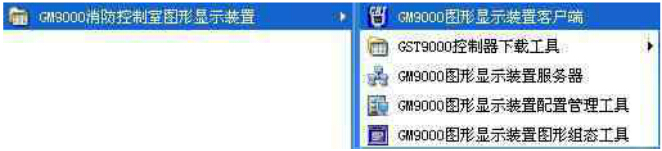

安裝完畢后可以從開始菜單欄執行本軟件，點擊“GM9000消防控制室圖形顯示裝置”里的各項菜單即可，如圖11所示。
圖11

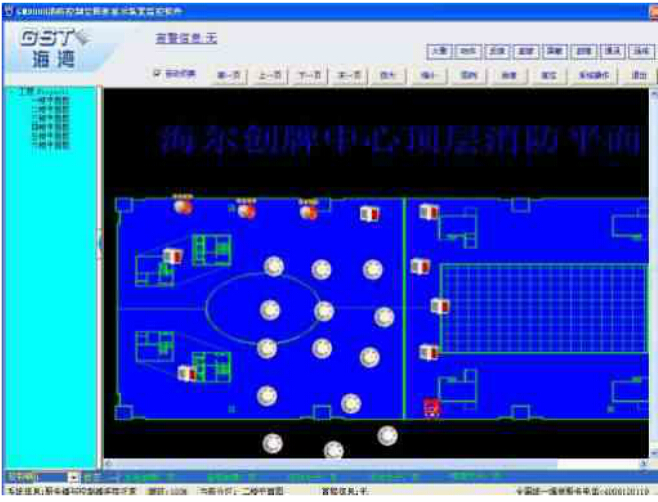

點擊“GM9000圖形顯示裝置客戶端”，系統將彈出客戶端監控軟件，如圖12所示。
圖12

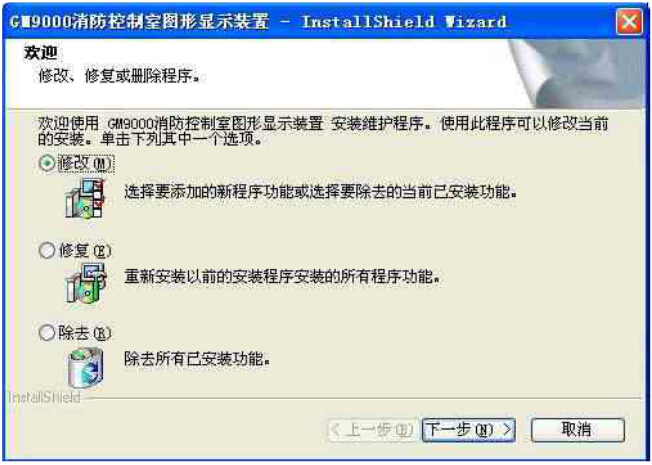

用戶如需卸載應用程序，可以再次運行安裝程序，安裝程序將自動完成卸載操作。如圖13所示。
圖13
選擇“除去”選項，然后點擊“下一步”按鈕，就可以完全卸載上次安裝的應用程序。
軟件使用方法詳見圖形顯示裝置用戶手冊。
