一、XA-YKS4130A消火栓按鈕簡介
XA-YKS4130A編碼消火栓按鈕是一種手動啟動消防泵的二總線器件。內嵌單片機，其具有功耗低、抗干擾性強、可靠性高的特點，總線入口端設有干擾吸收電路，提高了抗電磁、電網干擾的能力。與系統二總線采用無極性連接，以周期脈沖數字化電流方式傳輸信號。線路板表面貼裝（SMT）工藝制造，并經過三防處理。

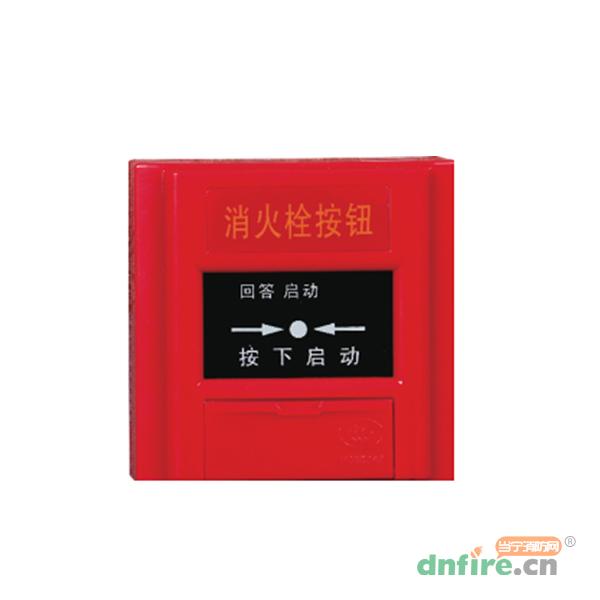

外殼顏色為紅色，薄式結構，美觀大方。它由按鈕底座和按鈕兩部分組成，插裝式連接，方便了工程的安裝和使用。它通常安裝在消火栓箱內或附近的墻壁。
正常情況下，面板上的綠燈閃亮，當確認現場發生火警時，需要啟動消防泵時，按下面板開關，產生火警信號，啟動紅色指示燈點亮，同時在火災報警控制器中顯示出具體報警部位。按下面板的同時啟動消防泵，實施滅火功能，同時消防泵啟動后的反饋信號傳送到消火栓按鈕，點亮綠色回答指示燈（本指示燈也可以通過火災報警控制器上的編程來點亮），可重復使用。
二、XA-YKS4130A消火栓按鈕技術參數
| 型號 |
XA-YKS4130A |
| 工作電壓 |
18-24V脈沖 |
| 工作電流 |
靜態電流≤300μΑ火警電流1.5mA-3mA |
| 工作確認燈 |
紅燈閃亮 |
| 啟動確認燈 |
紅燈常亮 |
| 回答指示燈 |
綠燈閃亮 |
| 外部供電 |
DC24V或DC12V |
| 輸出觸點容量 |
DC30V0.5A |
| 工作環境 |
溫度-10℃～+55℃；相對濕度≤92%（40℃） |
| 線制 |
二總線無極性 |
| 外形尺寸 |
86mm×86mm×43mm |
| 編碼方式 |
電子編碼 |
| 編碼范圍 |
1～254 |
三、XA-YKS4130A消火栓按鈕安裝與布線
布線：盡可能加粗導線的線徑，避免線路上信號的衰減，信號衰減大易造成工作不穩定。通常系統二總線選RVS-2×1.5mm2銅芯導線，控制線BV-2×1.0mm2銅芯導線，穿金屬管或阻燃管敷設。保證線路的絕緣性、可靠性、防潮性，尤其注意導線的接頭部分的連接，一般為焊接，并作好防潮處理。布線避免與強電線路混穿。
安裝：消防按鈕一般是安裝在消火栓箱中，將消火栓按鈕的底座用螺絲固定在消火栓箱中，然后將安裝線接入按鈕底座相應的接線端子上，擰緊螺絲保證接線的牢固性，再把編好地址的消防按鈕插入底座中。

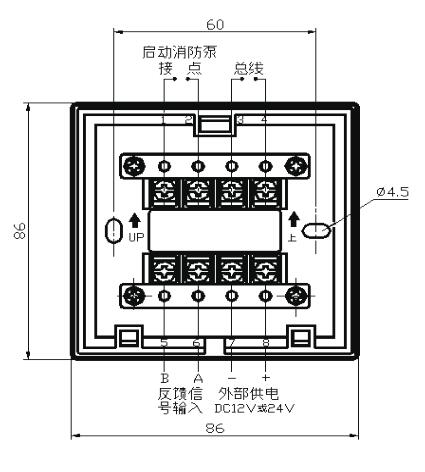

四、XA-YKS4130A消火栓按鈕尺寸圖及接線圖

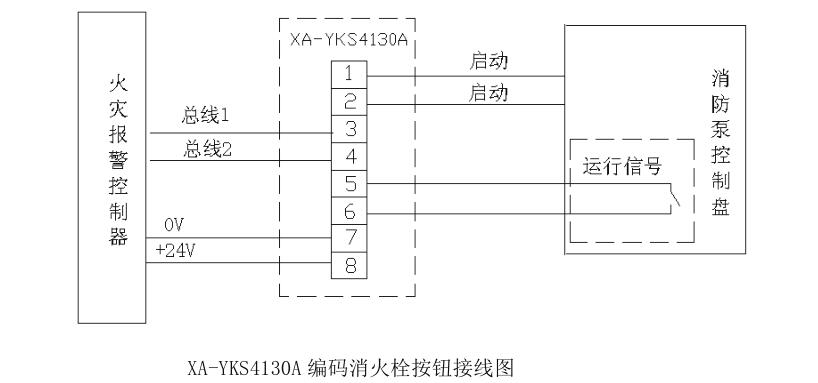

此系統連線原理圖為消火栓按鈕的一般接法?；馂?zāi)報警控制器到消火栓按鈕四根線，消火栓按鈕到消防泵四根線。消火栓按鈕為消防泵控制柜提供無源直流觸點，消防泵控制柜給XA-YKS4130消火栓按鈕提供的反饋信號為無源觸點。

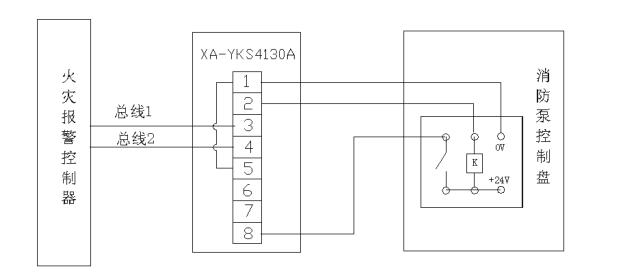

此系統連線原理圖是在消火栓按鈕無24V供電電源的情況下與消防泵控制箱的連接示意圖?；馂?zāi)報警控制器到消火栓按鈕兩根線，消火栓按鈕到消防泵控制柜四條線，但要求消防泵控制盤本身有24V電源。
此系統連線示意圖是消火栓按鈕到消防泵控制柜三條線，火災報警控制器到消火栓按鈕兩條線。但要求消防泵控制柜內必須要有24V電源。

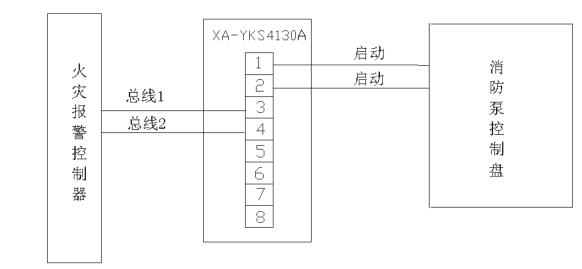

此系統連線示意圖是消火栓按鈕到消防泵控制柜兩條線，火災報警控制器到消火栓按鈕兩條線。但只能為消防 泵控制柜提供一組無源觸點的啟泵信號，不能直接接收消防泵控制柜的反饋信號，但可以通過在火災報警控制器上 的邏輯編程，在火災報警控制器接收到消防泵的反饋信號后，通過報警器點亮消火栓按鈕的反饋指示燈。
