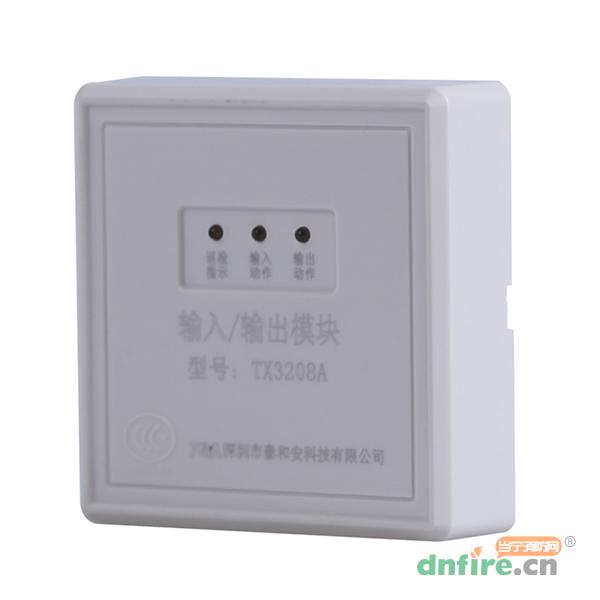

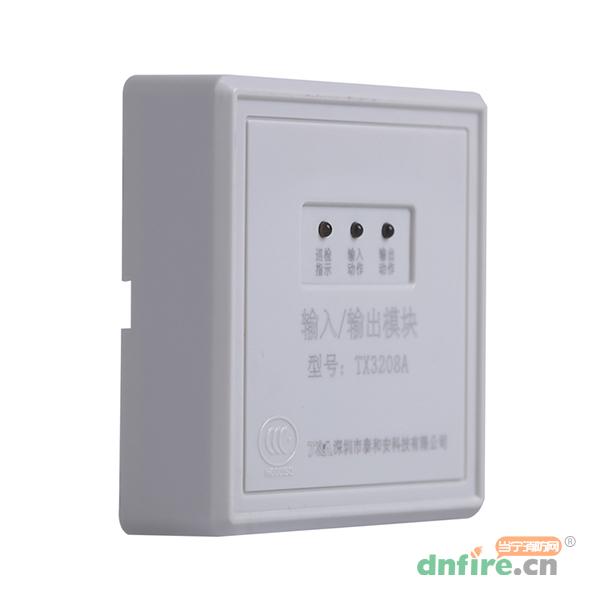

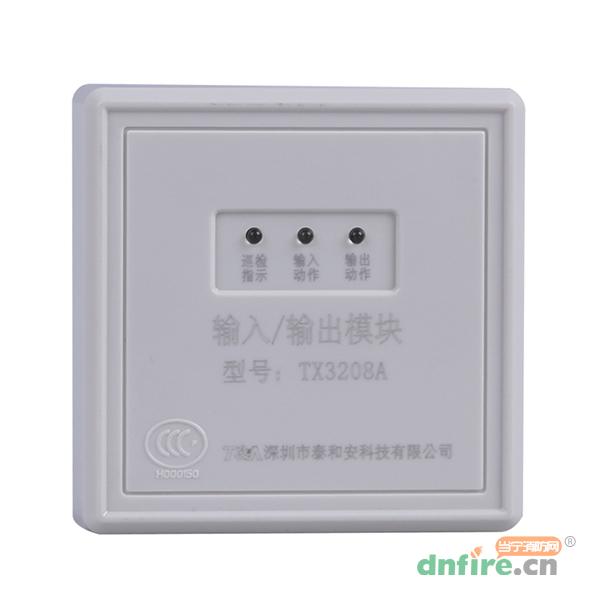

一、 TX3208A輸入輸出模塊概述：
TX3208A型輸入輸出模塊（以下簡稱模塊）符合國家標準《GB16806-2006消防聯動控制系統》的要求。具有動作信號輸出的被動型消防設備(如:排煙口、送風口、防火閥等)通過模塊連接到總線上，本產品能夠?qū)⒖刂破鞯穆?lián)動指令傳給受控設備，然后再將受控設備的動作反饋信號送回控制器。
注意：模塊的反饋輸入端具備斷、短線檢測功能，要求在其末端配接一個10K的終端電阻，否則控制器將報出該產品反饋端故障；對于控制線也具備斷、短線檢測功能，當模塊不動作時，要求常開輸出端的電壓在DC12-48V之間，否則控制器將報出該模塊輸出線故障。
二、 TX3208A輸入輸出模塊特點：
1、二總線，無極性。
2、內置微處理器。
3、輸出線、輸入線都具有斷路、短路檢測功能。
4、總線輸入端與輸出端完全隔離設計。
5、采用軟硬件濾波技術，提高模塊的抗干擾能力。
6、PCB板全密封防護工藝。
7、采用插拔式結構設計，接觸可靠，方便安裝、更換，便于施工。

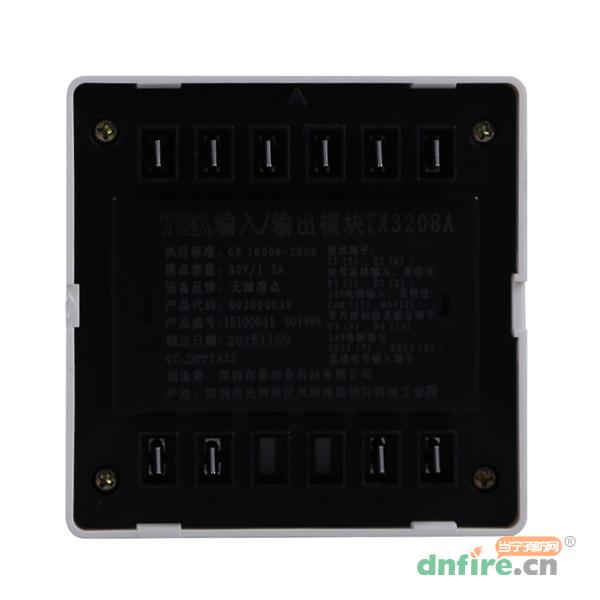

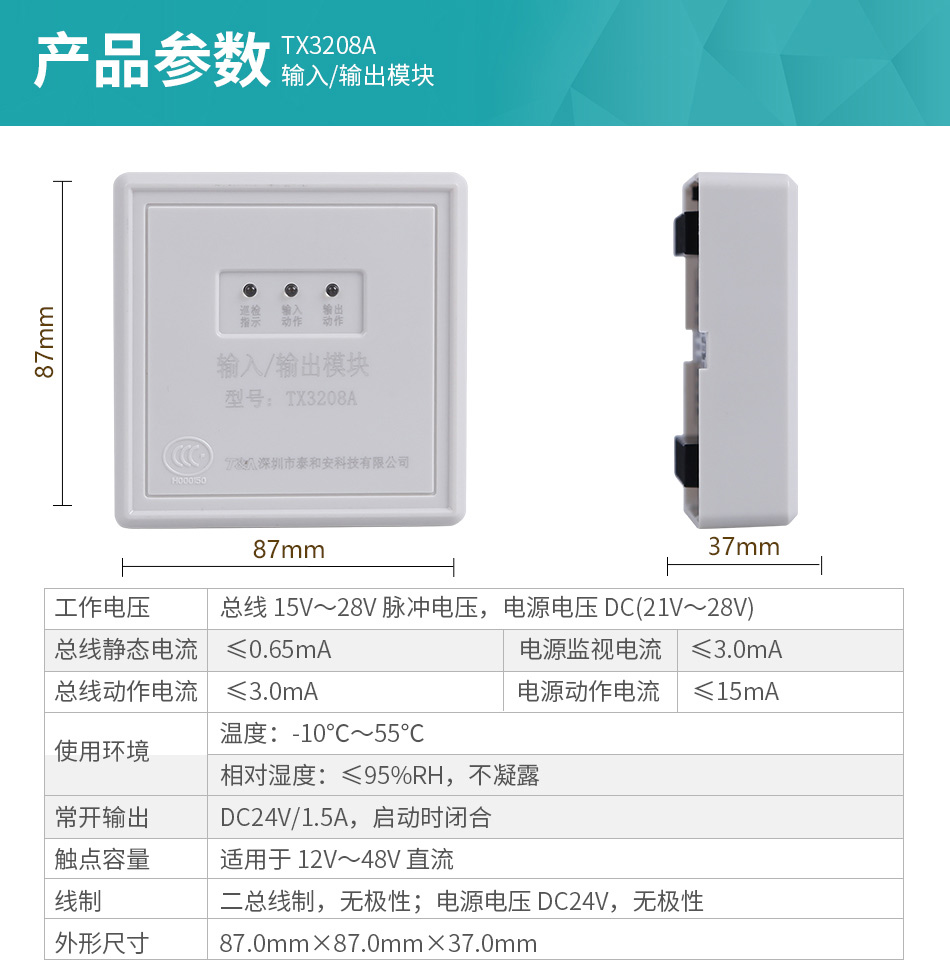

三、 TX3208A輸入輸出模塊參數：
| 內容 |
技術參數 |
| 工作電壓 |
總線 15V～28V 脈沖電壓，電源電壓 DC(21V～28V) |
| 總線靜態電流 |
≤0.65mA |
| 總線動作電流 |
≤3.0mA |
| 電源監視電流 |
≤3.0mA |
| 電源動作電流 |
≤15mA |
| 常開輸出觸點容量 |
DC24V/1.5A，啟動時閉合，適用于 12V～48V 直流 |
| 線制 |
二總線制，無極性；電源電壓 DC24V，無極性 |
| 溫度 |
-10℃～55℃ |
| 相對濕度 |
≤95%RH，不凝露 |
| 外形尺寸 |
87.0mm×87.0mm×37.0mm |
四、 TX3208A輸入輸出模塊安裝和布線：
警告：安裝設備之前，請切斷回路的電源。
安裝方法：模塊可采用布線管暗裝方式或布線管明裝方式
特別警告：由模塊直接控制的低壓小功率設備應滿足如下條件：
1）工作電壓范圍：18V～30V（推薦采用24V）
2）24V電源輸出電流：≤1.5A

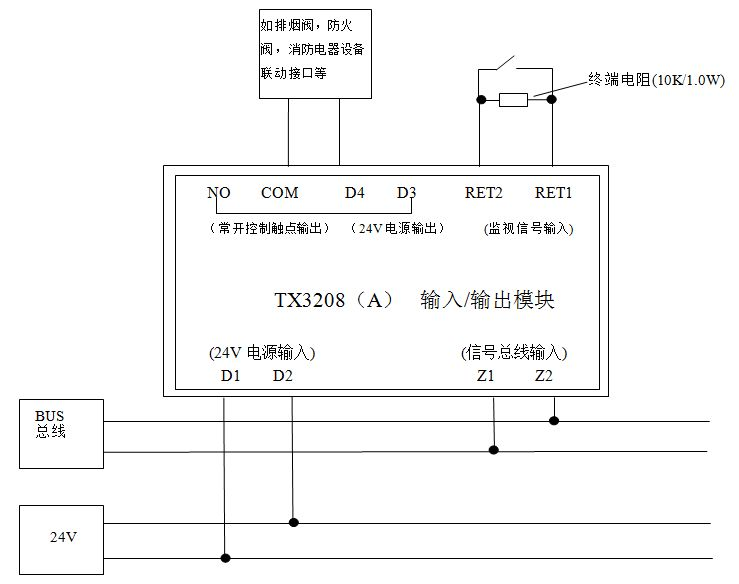

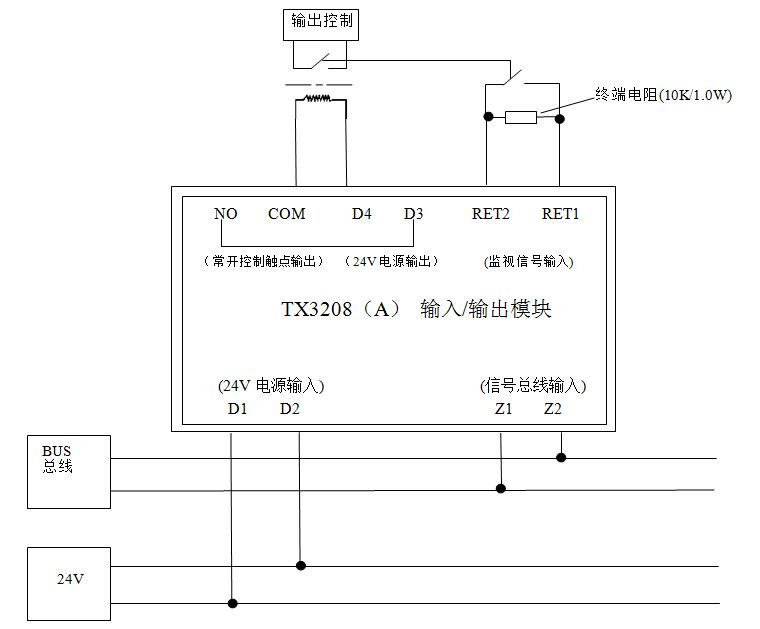

五、TX3208A輸入輸出模塊布線要求：
總線(BUS)采用RVS-2×1.0mm2或1.5mm2線；DC24V電源線采用BV-2×1.5mm2或2.5mm2線；常開輸出線采用BV-2×1.5mm2或2.5mm2線；反饋輸入線采用RVS-2×1.0mm2或1.5mm2線。穿金屬管（線槽）或阻燃PVC管敷設。
六、TX3208A輸入輸出模塊編碼操作：
可利用公司生產的手持編碼器TX3932進行現場編碼（地址碼范圍必須是1～242，同一回路地址碼唯一）
功能選擇：
1、“連動”和“點動”功能可以用TX3932進行設置，設置為“連動”時，有輸出信號后輸出繼電器一直 保持閉合直到輸出信號停止。設置為“點動”，輸出信號時，常開接點閉合時間為2±0.2S。出廠默認 模式為“連動”。
2、“自反饋”和“外反饋”功能可以用TX3932進行設置，設置為“自反饋”時，有輸出信號后反饋燈自 動點亮，模塊給控制器提供反饋信號。設置為外反饋時，需要外部的反饋信號才能點亮反饋燈，從而模塊給控制器提供反饋信號。出廠默認是“自反饋”。
3、輸出輸入線故障是否檢測可以用TX3932進行設置“檢線”與“不檢線”功能，出廠默認是“檢線”。
注意事項：
1、值班人員應熟練掌握設備的操作程序，不得誤操作。
2、本模塊為消防產品，使用中必須嚴格執行值班和交接班制度，并做好運行記錄。
3、每隔半年應對模塊進行一次功能測試。
1、如您在購物過程中遇到配送、支付、售后、購買等問題，請您參照
http://www.yqtse.cn/article-39.html 或發送郵件至webmaster@dangning.cn，我司客服會為您妥善處理；
2、JTY-GM-GST9611點型光電感煙火災探測器的產品問題，請您
點擊進入；
3、關于JTY-GM-GST9611點型光電感煙火災探測器安裝使用調試等問題，歡迎您來消防百事通的相關問題頻道與網友討論交流或咨詢管理員；
當寧消防網提醒您在收到貨物時要對貨物的外包裝進行檢查，如果因運輸過程中包裝有破損、開裂、雨淋等問題，您可以拒絕簽收！
服務承諾
當寧消防承諾：所售商品都是正品行貨，我們將嚴格按照國家三包政策，針對所售品履行保修、換貨和退貨的義務。企業客戶在提供《一般納稅人證書》、《營業執照》、《稅務登記證》、《開戶許可證》四類證件復印件后，可由當寧消防開具增值稅發票。開好后，會以快遞方式給您寄出。產品下單付款后，當寧消防物流部門會盡快發貨，十五個工作日內將貨物發出，特殊商品除外。我們還為您提供具有競爭力的商品價格和運費政策，請您放心購買！
注：因廠家會在沒有任何提前通知的情況下更改產品包裝、產地或者一些附件，本司不能確?？蛻羰盏降呢浳锱c當寧消防網圖片、產地、附件說明完全一致。只能確保為原廠正貨！并且保證與當時市場上同樣產品一致。若當寧消防網沒有及時更新，請大家諒解！
權利聲明
當寧消防網上的所有商品信息、產品圖片、購買評價等內容，是當寧消防網重要的經營資源，未經許可，禁止非法轉載使用。
關于我們
當寧消防網提供的商品保證正品，并提供正規的增值稅發票，貨物從發出之日起，質保一年，請放心購買。
關于發票
發票說明：當寧消防網所售商品均可提供正規發票。
發票抬頭：發票抬頭不能為空，您可在下單時，在“備注”處填寫您本人/他人的名字或公司名稱，發票一旦開出即不可更改、退換。如因客戶原因?qū)е碌陌l(fā)票抬頭錯誤，恕不能提供發票重開服務，敬請諒解。
簽收提醒
為了您的權益能夠得到有效的保障，請您在簽售貨物時務必對商品的型號、數量和外觀等內容進行核對驗收，并建議您盡量不要委托他人代為簽收，若由他人代為簽收商品且在沒有配送人員在場的情況下發生的驗貨行為，則視為您所訂購商品及包裝無任何問題。
退換貨
在保證產品包裝保存完好、配件、合格證、發票齊全的前提下，若您的產品出現質量問題，只需提供當時購買的訂單號，從產品發出之日起，一年內享受當寧消防免費的售后維修服務（配件除外、運費各半）。
特別提醒：
由于本店所售產品為工業品，一旦售出，概不退換，請購買前確認好型號，如確為產品本身質量問題，自簽收之日起，在保證產品包裝完好不影響二次銷售的情況下，可申請退換貨，謝謝您的支持！
自產品發出之日起1年內，如遇產品質量問題，請您聯系客服處理，經技術確認后，為您作維修處理（運費各半）。
【注意事項】
1.由于本店發錯產品，返回運費由我們承擔。
2.當寧所售均為全新品，為保護消費者利益，以下情況視為影響二次銷售：
1）物品上出現劃痕、裂縫；
2）物品上包裝破損或已通電使用；
3）密封產品原包裝打開；
4）其他可能影響二次銷售的；
3.以下情況不予以辦理維修：
1）過保產品（超過保質期的產品）；
2）人為損壞；
3）非我店售出產品；
4）經鑒定無法維修；
4.請在里面放置一張紙條，上面寫清楚故障描述、訂單號、原收件人的姓名、電話、收貨地址以及寄回物品清單。
APP下載
發布詢價單
問匿名用戶評論等級：
泰和安強切怎么接線，空開上只有兩個端子
答管理員：

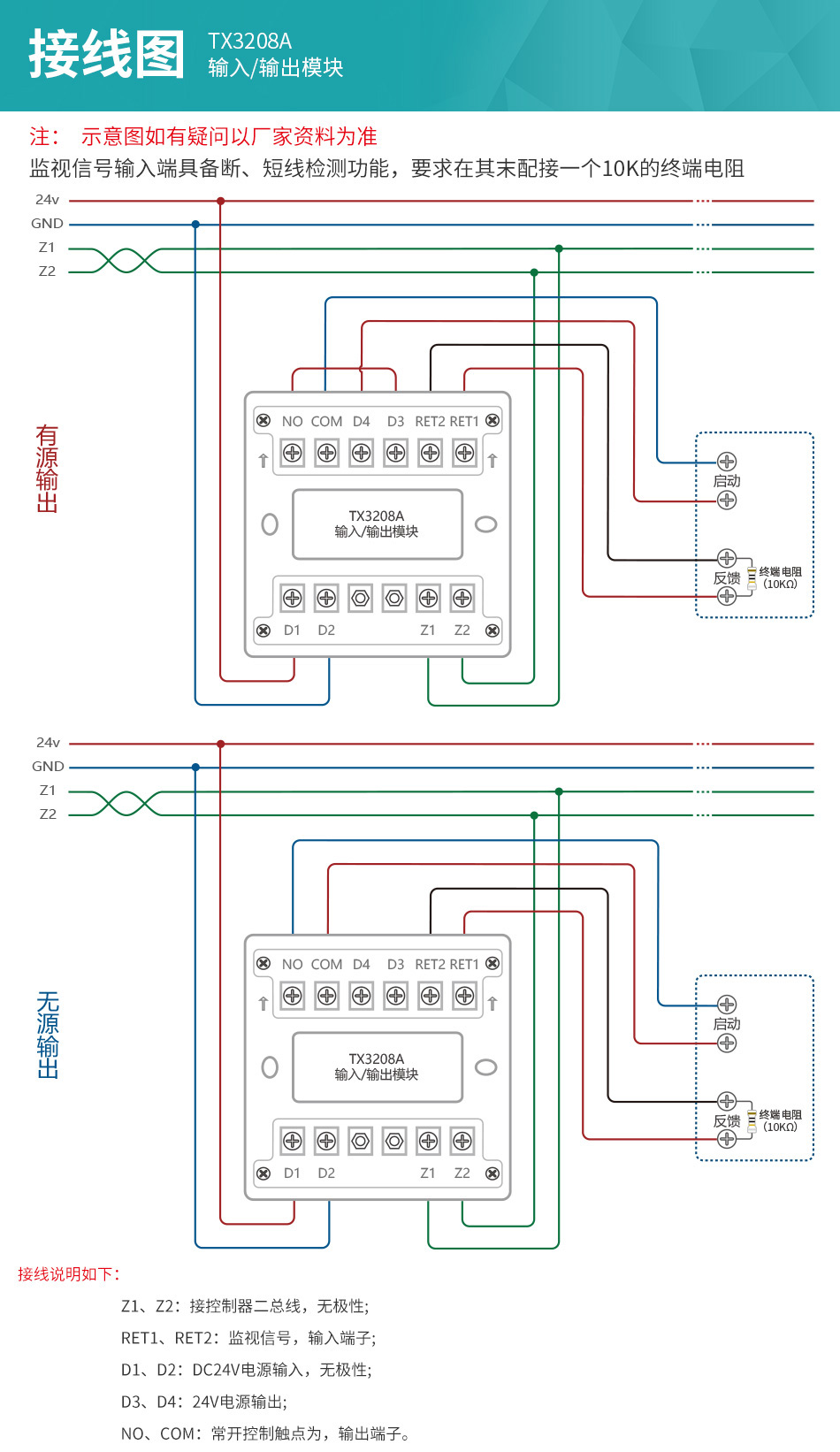

可以參考第一部分的接線圖即可，看空開上需要的是什么信號，如果需要24V點強切就采用有源輸出的接法。
