一、GST-LD-8302切換模塊特點

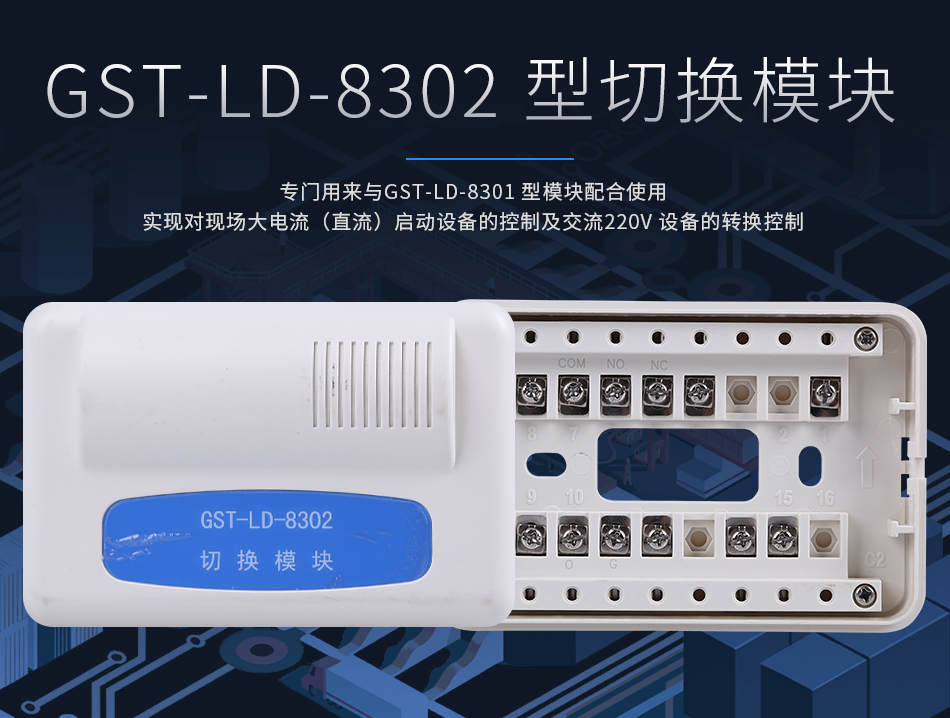

GST-LD-8302切換模塊專門用來與GST-LD-8301型模塊配合使用，實現對現場大電流（直流）啟動設備的控制及交流220V設備的轉換控制，以防由于使用GST-LD-8301型模塊直接控制設備造成將交流電源引入控制系統總線的危險。
本模塊為非編碼模塊，不可直接與控制器總線連接，只能由GST-LD-8301模塊控制。模塊具有一對常開、常閉輸出觸點。

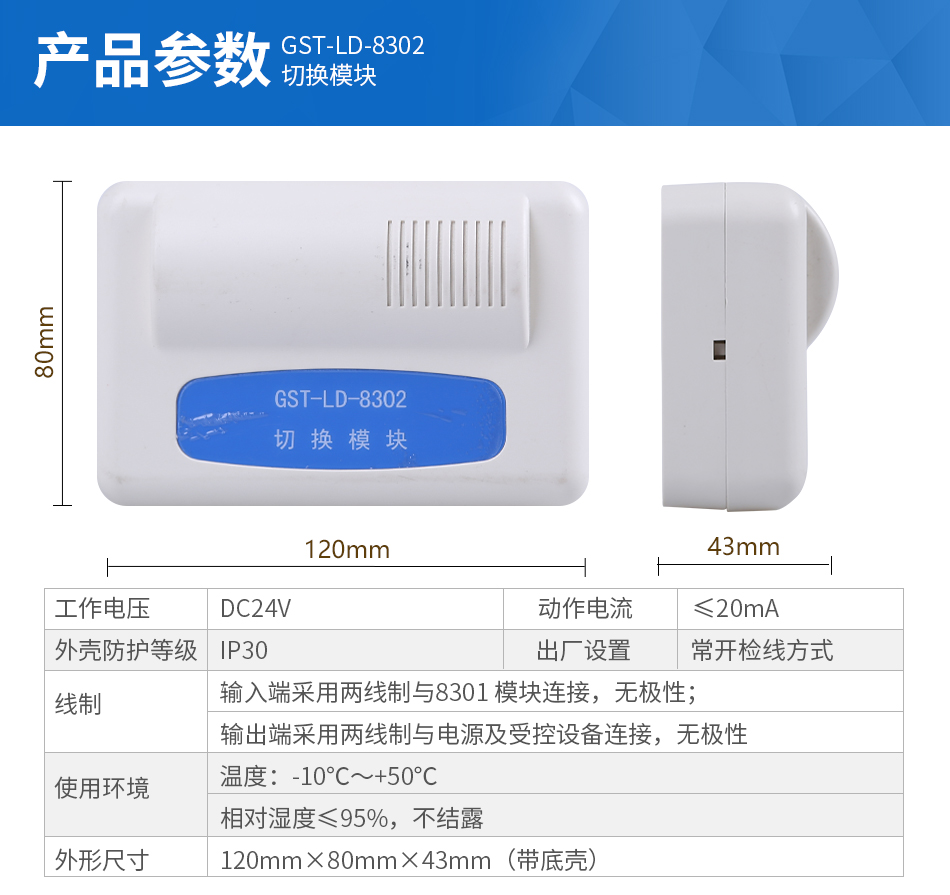

二、GST-LD-8302切換模塊主要技術指標
| 工作電壓 |
DC24V |
| 監視電流 |
0mA |
| 動作電流 |
≤20mA |
| 線制 |
輸入端采用兩線制與GST-LD-8301模塊連接，無極性；
輸出端采用兩線制與電源及受控設備連接，無極性
|
| 無源輸出觸點容量 |
DC24V/5A或AC220V/5A |
| 使用環境溫度 |
-10℃～+50℃ |
| 相對濕度 |
≤95%，不結露 |
| 外殼防護等級 |
IP30 |
| 外形尺寸 |
120mm×80mm×43mm（帶底殼） |
三、GST-LD-8302切換模塊結構特征

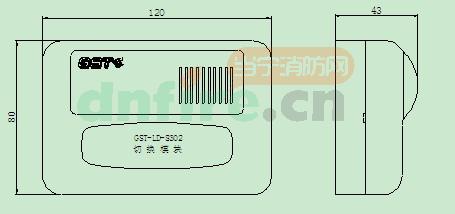

本切換模塊的外形尺寸及結構示意圖如下圖所示。
.jpg)

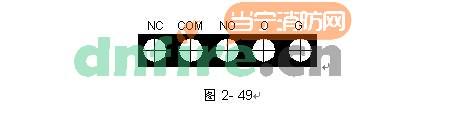

切換對外端子示意圖：
其中：
NC、COM、NO：常閉、常開控制觸點輸出端子
O、G：有源DC24V控制信號輸入端子，輸入無極性
布線要求：各端子外接線均采用阻燃BV線，截面積≥2.5mm2。

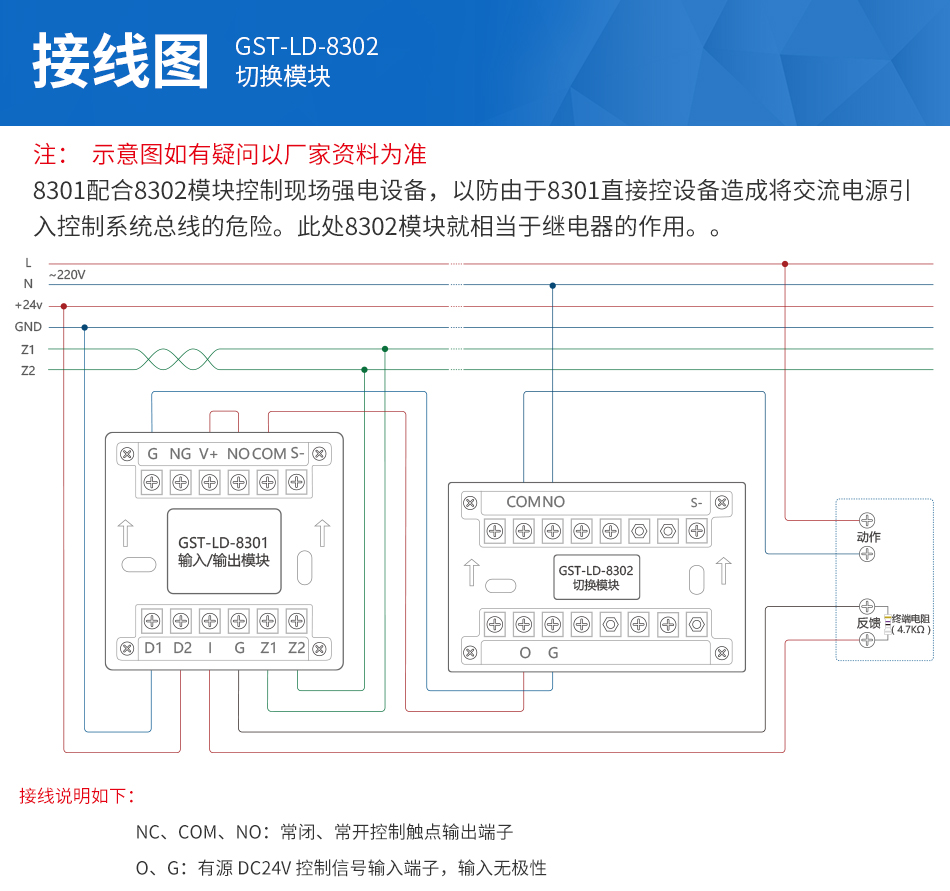

四、GST-LD-8302現場接線摸擬圖
 |
 |
|
第一步：GST-LD-8302切換模塊可以當繼電器使用。準備2組BV2*2.5的電源線。
|
第二步：將線從GST-LD-8302切換模塊底座后面的穿線孔穿過。將輸入輸出模塊的輸出端引出一組24V有源控制線到GST-LD-8302模塊的O和G端；通過GST-LD-8302模塊常開、常閉控制觸點輸出連接到被控設備；用于控制被控設備的啟、停控制。檢查現場接線，安裝好模塊，接線完成。
|
