一、JTW-LD-SM3002可恢復式纜式線型定溫火災探測器概述：
1、由感溫電纜及與其相連接的轉換盒和終端盒組成，感溫電纜由單根四芯導線構成；
2、轉換盒尺寸為150mmX114mmX55mm，外殼材質為塑料；
終端盒尺寸為81mmX79mmX62mm，外殼材質為塑料；
3、報警動作溫度設定值為85℃、105'C；
4、最大使用長度為200m;
5、最小報警長度為1m;
6、JTW-LD-SM3002可恢復式感溫電纜探測器與以下產品配接工作：
海灣安全技術有限公司生產的GST-LD-8300型輸入模塊，JB-QB-GST200型火災報警控制器（聯動型）。

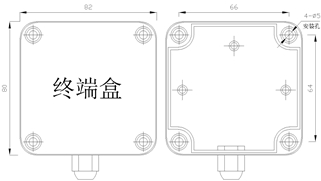

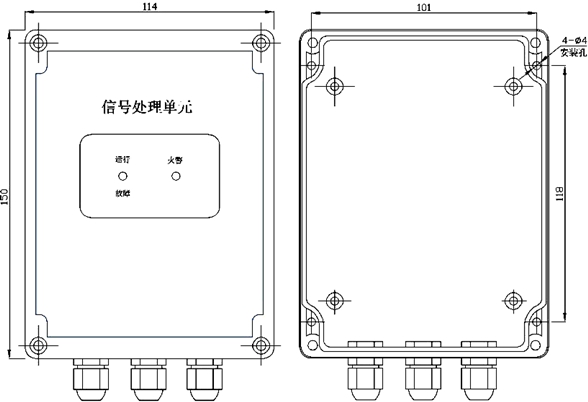

二、JTW-LD-SM3002可恢復式纜式線型定溫火災探測器安裝尺寸圖
信號處理單元
終端盒
三、敏感元件結構

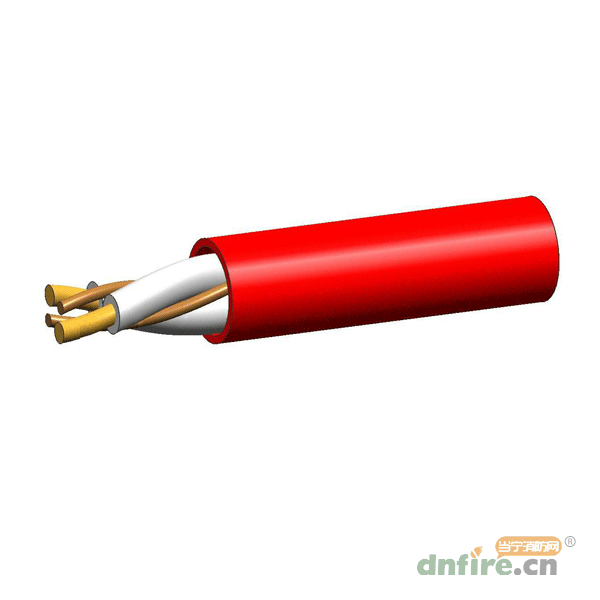

其中兩根白色芯線之間的絕緣使用負溫度系數材料，另兩根為補償線；芯線與補償線之間四芯絞合(JTW-LD-SM3002型感溫電纜有金屬屏蔽層)。

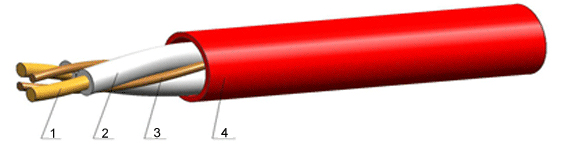

1、JTW-LD-SM3001型結構示意圖及說明
| 1 |
導體 |
| 2 |
NTC負溫度系數材料（芯線） |
| 3 |
補償線 |
| 4 |
外護套 |
2、JTW-LD-SM3002型結構示意圖及說明
| 1 |
導體 |
| 2 |
補償線 |
| 3 |
NTC負溫度系數材料（芯線） |
| 4 |
金屬屏蔽層 |
| 5 |
外護套 |
四、信號處理單元
| 外殼 |
防護等級：IP66
防爆等級：ExibIICT6Gb
尺寸信號處理單元：150（L）*114（W）*55（H）
終端盒：82（L）*80（W）*65（H） |
| 輸入電壓 |
DC24V |
| 指示燈 |
運行指示燈：綠燈閃亮（閃爍頻率1次/秒，下同）
火警指示燈：一級火警紅燈閃亮；二級火警紅燈常亮
故障指示燈：黃燈閃亮
|
| 工作環境溫度 |
信號處理單元：-25℃~+50℃
終端盒：-25℃~+50℃
敏感元件：-25℃~+75℃(JTW-LD-SM3002) |
| 模擬測試 |
模擬測試開關：可模擬測試火警和故障信號 |
| 輸出 |
火警和故障繼電器輸出，觸點容量為DC24V/1A或AC120V/0.3A |
| 報警溫度 |
感溫電纜的報警溫度為85℃與105℃ |
五、信號處理單元及終端盒接線端子說明

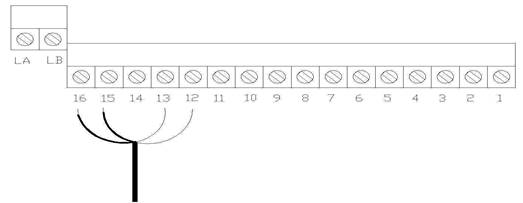

1、微機頭接線端子說明
| 接線端子 |
說明 |
| 1 |
電源輸入“+”（24V） |
| 2 |
電源輸入“+”（24V） |
| 3 |
電源輸入“-”（0V） |
| 4 |
電源輸入“-”（0V） |
| 5 |
2級火警繼電器連接—常開 |
| 6 |
2級火警繼電器連接—常開 |
| 7 |
1級火警繼電器連接—常開 |
| 8 |
1級火警繼電器連接—常開 |
| 9 |
故障繼電器連接—常閉 |
| 10 |
故障繼電器連接—公共 |
| 11 |
故障繼電器連接—常開 |
| 12 |
感溫電纜接入（補償線） |
| 13 |
感溫電纜接入（補償線） |
| 14 |
備用端子 |
| 15 |
感溫電纜接入（白色芯線） |
| 16 |
感溫電纜接入（白色芯線） |
2、終端盒接線端子說明
| 接線端子 |
說明 |
| 1 |
感溫電纜接入（芯線） |
| 2 |
感溫電纜接入（芯線） |
| |
補償線絞合（需打磨露出導體） |
注：芯線和補償線無極性，補償線需（建議用砂紙）打磨露出導體。
六、電纜橋架火災探測

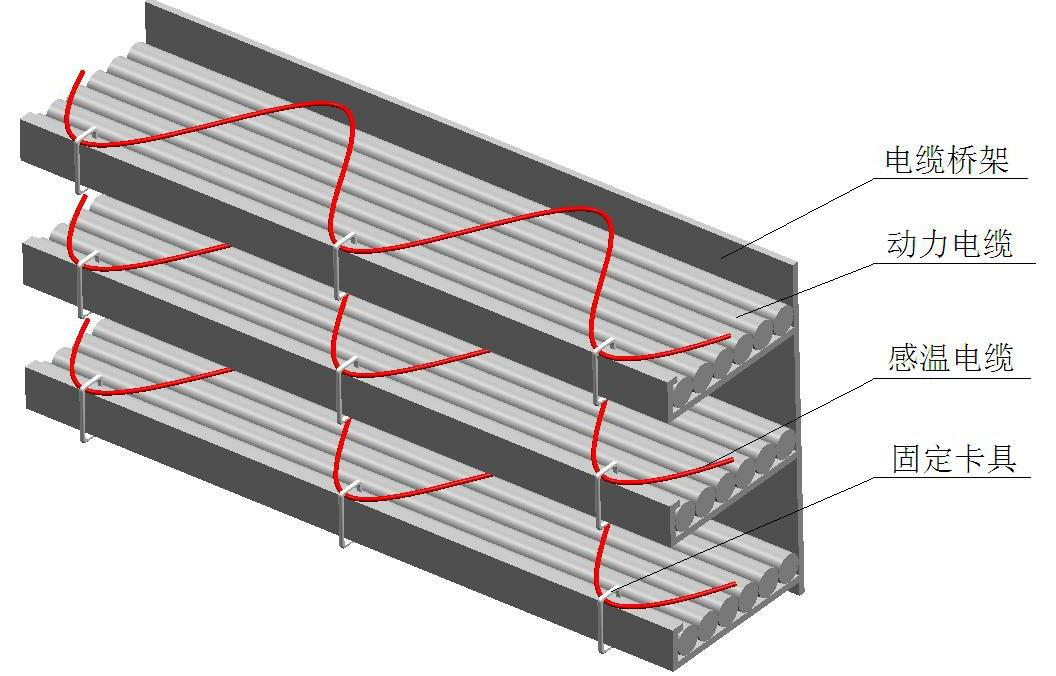

對于電纜區域的火災探測，感溫電纜宜采用正弦波接觸式敷設。JTW-LD-SM3002可恢復式纜式線型定溫火災探測器具體安裝見下圖。
正弦波安裝
