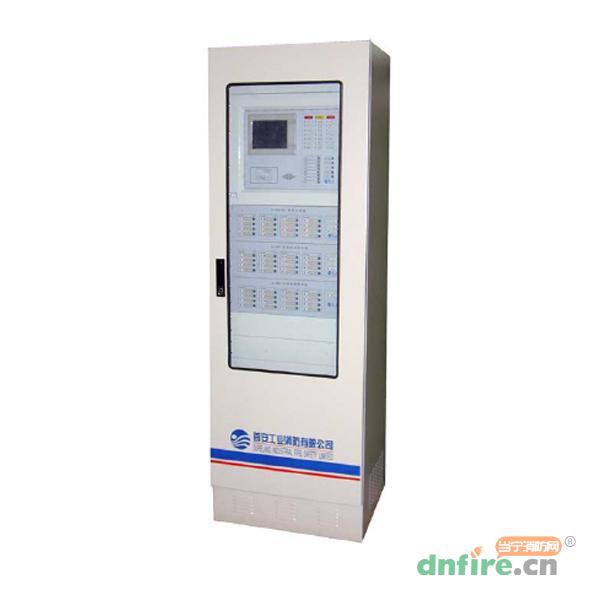

JB-TG-SL-M5000火災報警控制器是中英文液晶顯示智能型火災報警控制器。首安JB-TG-SL-M5000火災報警控制器采用多處理器工作方式 ，既可以單獨使用，也可以實現多機無主從方式組成對等網絡，相互實現冗余備份。滿足GB4717-2005《火災報警控制器》和GB16806-2006《消防聯動控制系統 》國家標準。JB-TG-SL-M5000消防報警主機集報警及聯動控制于一體，廣泛應用于冶金、電力、石化、電訊、民用建筑場所等。
二、JB-TG-SL-M5000柜式火災報警控制器特性
(1)采用無主從方式的對等網絡，每臺控制器可顯示網絡內所有設備工作情況。
(2)觸摸屏操作，一目了然，菜單選擇，方便直觀，信息豐富，操作簡便。
(3)采用CANBus通訊方式，通訊穩定可靠。
(4)回路采用非屏蔽雙絞線，最遠1000米。
(5)全中/英文(中、英文顯示可切換)液晶屏顯示主要信息與內容，指示燈指示關鍵狀態。
(6)回路卡配置：配置2塊回路卡，可全部或分別采用首安或者盛賽爾等現場總線設備；每個回路可接198個智能探測器、智能模塊。
(7)通訊接口：
a.標準RS232通訊接口，可與CRT或其它樓宇設備相聯接；
b.標準CANBus接口，通過SL-5602通訊轉換模塊控制器之間組網；
c.標準的EtherNet網絡RJ45接口，采用標準TCP/IP通訊協議，可以直接和其它智能網絡相聯。
(8)通過Internet實現遠程監控。
(9)采用模塊化電源設計，相互隔離，減低單路電源負載，提高主機整體性能，使工作更穩定。
(10)簡易方式中文二次編址。
(11)報警靈活閾值設定。
(12)外部設備可通過總線直接控制，也可通過多線手動盤控制。
(13)采用回路短路保護和電源短路保護。
(14)可任意采用主機和筆記本方式進行設置。
(15)具有黑匣子功能，存貯火警、故障、反饋等類信息各1000條。
三、JB-TG-SL-M5000火災報警控制器主要技術指標
| 型號 |
JB-TG-SL-M5000 |
| 主電源電壓 |
AC220V±15%50Hz |
| 回路輸出電壓 |
DC15～20V |
| 聯動輸出 |
24V/20A(入柜) |
| 回路數量 |
4～8路 |
| 直接輸出接點數 |
6組 |
| 最大總線設備 |
見系統容量 |
| 最大回路輸出電流 |
200mA(滿載典型值130mA) |
| 靜態功耗 |
60W |
| 保護措施 |
有回路短路保護、電源短路保護 |
| 工作環境溫度 |
0～40℃ |
| 工作環境相對濕度 |
≤95％RH(40±2℃) |
| 儲存溫度 |
不低于-40℃ |
| 布線要求 |
回路最大長度1000m |
| 布線要求 |
二總線與聯動總線采用截面積≥1.5mm2的雙 絞線 |
| 布線要求 |
DC24V采用雙絞線或BV型導線 |
| 安裝方式 |
壁掛/入柜9U(1U=44.45mm) |
| 備用電池 |
12V/24AH電池(兩塊) |
| 外形尺寸 |
控制器9U |
| 重量 |
(柜式)控制器80±0.1kg |
四、JB-TG-SL-M5000柜式火災報警控制器系統容量
(1)回路卡數(單臺)：
回路卡2塊
(2)探測回路數和容量(單臺)：
4～8個回路，每個回路99+99個
(3)聯動控制盤(單機配置各盤1塊)：
a.多線聯動控制盤SL-5201：0－32塊
b.總線聯動控制盤SL-5203：0－32塊
c.PLC聯動控制盤SL-5205:0－32塊
整個系統聯動控制盤總數不能超過64塊
說明：標準柜體尺寸600*500*1860，由于柜體尺寸的限制，單機容量最大8回路、除有6組多線直接輸出觸點外，另可接多線制聯動控制盤SL-5201一塊(16路帶線路檢測、3U插箱)、PLC聯動控制盤SL-5205一塊(16路帶線路檢測、3U插箱)、及總線制聯動控制盤SL-5203一塊(16路、3U插箱)?？刂破魍夤╇娫慈萘繛?4VDC/20A。

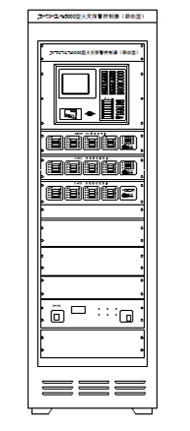

五、首安JB-TG-SL-M5000柜式消防報警主機外形結構圖
JB-TG-SL-M5000柜式消防報警主機外形結構圖
六、JB-TG-SL-M5000火災報警控制器插件結構圖
JB-TG-SL-M5000火災報警控制器插件結構圖

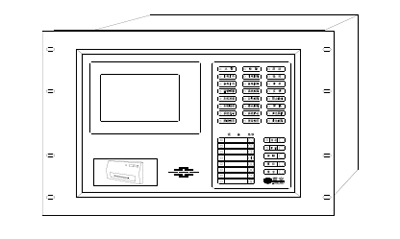

七、JB-TG-SL-M5000消防報警主機面板布置圖
JB-TG-SL-M5000消防報警主機面板布置圖

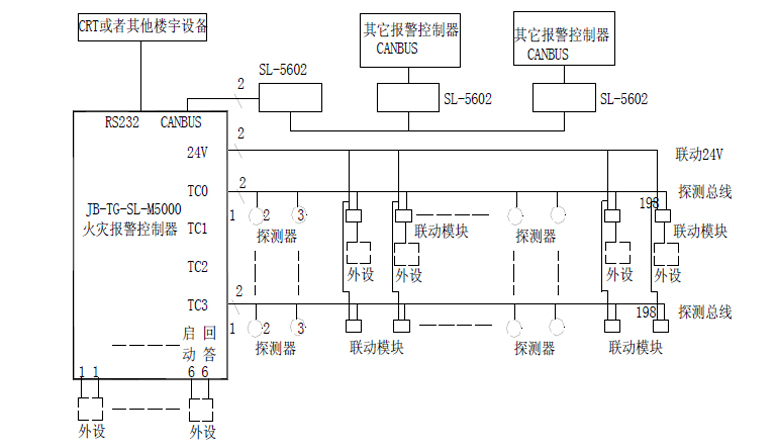

八、JB-TG-SL-M5000柜式火災報警控制器系統框圖
JB-TG-SL-M5000柜式火災報警控制器系統框圖
九、JB-TG-SL-M5000火災報警控制器端子圖與接線方式
JB-TG-SL-M5000火災報警控制器端子圖與接線方式
(1)24V+、24V-：聯動24V。
(2)CH2、CL2：外部CAN總線。
(3)回路總線：TC0+、TC0-；TC1+、TC1-；TC2+、TC2-；TC3+、TC3-； TC4+、TC4-；TC5+、TC5-；TC6+、TC6-；TC7+、TC7-。
(4)八路多線盤輸出：QD1+、QD1-、HD1+；QD2+、QD2-、HD2+；QD3+、 QD3-、HD3+；QD4+、QD4-、HD4+；QD5+、QD5-、HD5+；QD6+、QD6-、HD6+； QD7+、QD7-、HD7+；QD8+、QD8-、HD8+。
(1)機內端子配線：所有引入線均剝開0.5cm，掛錫或用接線卡后接入端子。
(2)信號二總線：銅導線截面積≥1.5平方毫米的雙絞線或屏蔽雙絞線?；芈穼?dǎo)線總電阻＜50Ω，否則應考慮增大導線截面積。
(3)DC24V聯動電源線：銅導線截面積≥1.0平方毫米，雙絞線或ZR-BV導線，且回路導線總壓降≤3V，否則應考慮增大導線截面積。
(4)穿管要求：信號二總線應單獨穿入金屬管中，嚴禁與動力線、照明線、交流線、視頻線或廣播線等穿入同一管中。
(5)電纜豎井(溝)內的布線要求：信號二總線在電纜豎井(溝)也應單獨穿管或在金屬線槽內敷設。要求盡量遠離動力、照明等強電及視頻線，其平行間距應大于500毫米。
(6)接頭的處理：所有的連線接頭都應焊接或壓接，并用絕緣套管密封，防止短路和漏電。
