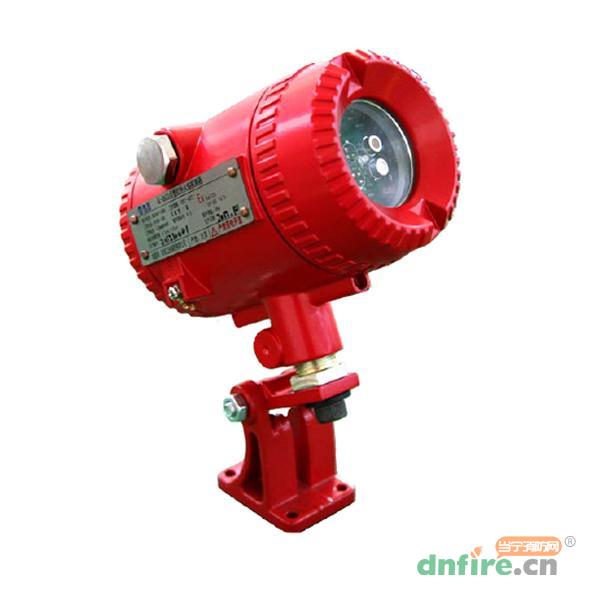

SL-D622點型紅外火焰探測器屬于防爆智能型火災探測設備，它運用了雙紅外傳感技術(MIR)，使用兩只具有窄帶濾波的不同波長的紅外傳感器，其中一只傳感器工作在反映火焰信息的中心波長,另外一只傳感器監視環境中的其他紅外輻射，結合火焰的閃爍特征，通過高性能的微處理器和先進的數學算法模型進行運算分析，使得只有符合火焰特征的輻射頻譜才會被確認為火警，而其他的干擾因素形成的假火警信號則會被排除。首安SL-D622點型紅外火焰探測器能夠?qū)θ展?、閃電、電焊、人工光源、環境(人等) 、熱輻射、電磁干擾、機械振動等干擾有良好的抑制，從而實現了對火焰信號的快速響應和準確識別。本探測器采用非接觸式探測，靈敏度現場可調，提供無源 接點、標準電流輸出和總線接口與火災報警系統相連接。
首安SL-D622 紅外火焰探測器適用于無煙液體和氣體火災、產生煙的明火以及產生爆燃的場所 。例如：航天工業、飛機庫、飛機修理場、化學工業、公路隧道、彈藥和爆炸品倉庫、油漆工廠、石油化工企業、制藥企業、發電站、印刷企業、易燃材料倉庫 等可燃物含碳物質的其他場合。
SL-D622紅外火焰探測器根據GB3836.1-2010《爆炸性氣體環境用電氣設備 第1部分：通用要求》、GB3836.2-2010《爆炸性氣體環境用電氣設備第2部分： 隔爆型“d”》的規定，制成隔爆型結構，其防爆標志：ExdⅡCT6。 適用于工廠具有ⅡA、ⅡB、ⅡC級，引燃溫度組別為T1～T6組的1區、2區可燃性氣體或蒸氣與空氣形成的爆炸性混合物的場所。
二、SL-D622點型紅外火焰探測器外形及安裝尺寸

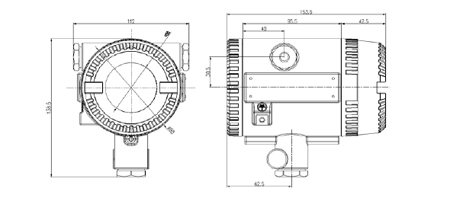

SL-D622火焰探測器外形及安裝尺寸圖
三、首安SL-D622火焰探測器型號和主要技術參數

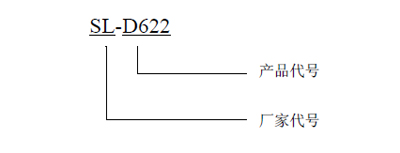

(1)SL-D622紅外火焰探測器型號含義：

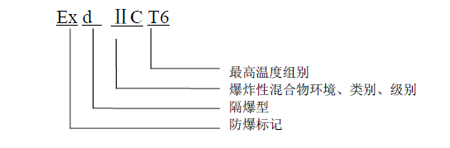

(2)防爆標志含義：
(3)SL-D622點型紅外火焰探測器技術參數：
| 型號 |
SL-D622 |
| 防爆標志 |
ExdⅡCT6 |
| 防護等級 |
IP66 |
| 工作電壓 |
DC18V～DC30V(標稱值DC24V) |
| 工作電流 |
≤35mA(24VDC) |
| 信號輸出 |
繼電器無源點、0-20mA、總線輸出 |
| 安裝方式 |
壁裝或吊裝 |
| 響應時間 |
<30s |
| 最大探測距離 |
42m底面尺寸為(33㎝×33㎝)的正庚烷火盆 |
| 保護角度 |
≤90° |
| 重量 |
2±0.2kg |
| 外殼 |
鋁合金 |
| 電纜引入裝置接口 |
標配：1/2NPT外螺紋 |
| 環境溫度 |
-20℃～+60℃ |
| 相對濕度 |
≤95﹪RH(40±2℃) |
| 執行標準 |
GB15631-2008 |
四、首安SL- D622點型紅外火焰探測器防爆要點
(1)在進行探測器結構設計時充分考慮了當爆炸性混合物侵入其內部，因某種原因發生爆炸時，不致引起分析儀外部的爆炸性混合物爆炸的宗旨，從外殼強度和組成外殼各零部件的接合面間隙、長度以及限制外殼最高表面溫度等關鍵條件著手，確保隔爆性能。
(2)隔爆外殼精加工后，進行靜壓試驗，試驗壓力為1.5MPa，歷時10～12s ，試驗結果以不滴水為合格。
(3)隔爆接合面參數符合GB3836.2-2010的要求；隔爆面是產品的重要防爆 措施，使用及維修時應注意保護隔爆面，不得磕碰、劃傷。
(4)探測器正常運行時，其外殼最高表面溫度不超過60℃。
(5)探測器內最小電氣間隙為6mm，帶電部件與外殼之間最小爬電距離為10mm 。
(6)探測器的內外接地是確保其安全運行的重要措施，接地端子分別設在控 制箱內外部，旁邊有接地標志“〨”。
(7)探測器外殼的明顯部位有“嚴禁帶電開蓋”字樣的警告牌。
(8)探測器安裝于外力沖擊沖擊不到的場所。
五、SL-D622點型紅外火焰探測器接線方式
所有信號線和電源線宜采用截面積大于1.0mm2的導線，并嚴格按規范要求進行布線，其中探測器外殼應良好接地。
探測器接線定義見下表：
| 編號 |
定義 |
電路特征 |
描述 |
| 1 |
紅 |
+24V |
供電電源 |
| 2 |
黑 |
GND |
供電電源 |
| 3 |
- |
MAS |
電流輸出 |
| 4 |
綠 |
FR-C |
火警輸出 |
| 5 |
藍 |
FR-NO |
火警輸出 |
| 6 |
- |
FR-NC |
火警輸出 |
| 7 |
黃 |
FL-C |
故障輸出 |
| 8 |
白 |
FL-NO |
故障輸出 |
| 9 |
- |
485-A |
通訊輸出 |
| 10 |
- |
485-B |
通訊輸出 |
| 0～20mA電流輸出定義 |
0～20mA電流輸出定義 |
0mA(+0.5mA) |
設備故障狀態 |
| 0～20mA電流輸出定義 |
0～20mA電流輸出定義 |
5mA(±5%) |
正常監視狀態 |
| 0～20mA電流輸出定義 |
0～20mA電流輸出定義 |
15mA(±5%) |
火警輸出狀態 |
注：(1)上表中“接線標示”是指探測器自帶1.5米長主電纜的接線情況。
(2)無源點輸出和標準電流輸出一般不同時使用，用戶可以拆開探測器前蓋 后根據需要在端子上相應接出。
六、SL-D622 點型紅外火焰探測器靈敏度和通訊ID設定
SL-D622點型紅外火焰探測器報警靈敏度（Ⅰ級、Ⅱ級、 Ⅲ級）可以通過撥碼開關S1（紅色，見下表）設定，以滿足不同場所需要：
| 編號 |
圖示 |
二進制編碼 |
靈敏度等級 |
| 1 |
 |
00 |
Ⅰ級（最靈敏） |
| 2 |
 |
01 |
Ⅱ級（出廠設定值） |
| 3 |
 |
10 |
Ⅲ級 |
| 4 |
 |
11 |
Ⅳ級 |
注：首安SL-D622紅外火焰探測器靈敏度和設備通訊ID設定結束后，探測器需重新上電復位。
