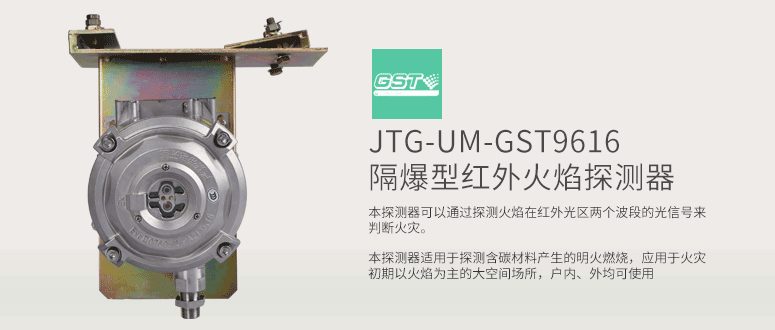

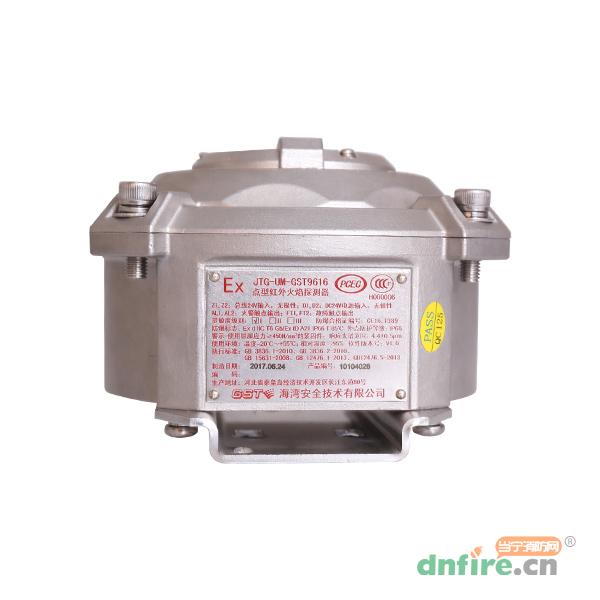

一、JTG-UM-GST9616點型紅外火焰探測器概述

　　JTG-UM-GST9616點型紅外火焰探測器(以下簡稱探測器)是一種復合紅外火焰探測器，它可以通過探測火焰在紅外光區兩個波段的光信號來判斷火災。

　　探測器適用于探測含碳材料產生的明火燃燒，應用于火災初期以火焰為主的大空間場所，戶內、外均可使用。

　　本探測器對于太陽光、人工光源、熱輻射等干擾不會發生誤報警，工作穩定可靠。

　　JTG-UM-GST9616探測器具有編碼和非編碼兩種工作模式。工作在編碼模式時，探測器可直接與海灣公司生產的火災報警控制器以總線方式連接，探測器從總線獲取電源并通過總線傳遞信息。工作在非編碼模式時，探測器需要DC24V電源供電，通過繼電器觸點向外傳遞信息。

　　本探測器為隔爆型產品，既可以用于一般民用場所，也可以用于工業危險場所，如爆炸性氣體環境的1區、2區和可燃性粉塵場所的21區、22區。

二、JTG-UM-GST9616點型紅外火焰探測器技術參數

型號	JTG-UM-GST9616
名稱	點型紅外火焰探測器
品牌	海灣
工作電壓	編碼模式：總線供電，電壓范圍：DC16V～DC28V； 非編碼模式：DC24V供電，電壓范圍：DC20V～DC28V
工作電流	編碼模式：監視電流≤2mA，報警電流≤4mA； 非編碼模式：監視電流≤19mA，報警電流≤35mA
靈敏度等級	探測器共有三個靈敏度等級。探測器出廠設置為I級靈敏度，為最高靈敏度。用戶可根據場所的需要降低靈敏度等級。 使用海灣公司生產的電子編碼器可以現場更改探測器的靈敏度等級。
探測范圍	探測器探測的最遠距離對應I級靈敏度為25m，II級靈敏度為17m，III級靈敏度為12m。 （試驗火：底面積為33cm×33cm，高5cm的容器中的2000g含量90%以上的工業乙醇燃燒所產生的火焰）
響應時間	≤30s
指示燈	紅色LED：監視狀態時周期性閃亮，火警時長亮；黃色LED：監視狀態時熄滅，故障時長亮。
觸點輸出	1)探測器工作在編碼模式時，不使用觸點輸出，觸點信號無效。 2)探測器工作在非編碼模式時，有火警觸點輸出和故障觸點輸出。火警觸點輸出：無源常開觸點，觸點容量為1A/30VDC；故障觸點輸出：無源常開觸點，觸點容量為1A/30VDC。
使用環境	溫度：-20℃～+55℃；相對濕度：≤95%，不凝露
防護等級	IP66
外形尺寸	166mm×235mm×199mm(帶調節架)
安裝孔距	125.5mm×80mm
殼體材料和顏色	不銹鋼，金屬灰色
電纜要求	1)編碼模式：與控制器總線連接，使用線芯截面≥1.0mm²的RVS雙絞線； 2)非編碼模式：與DC24V電源連接，使用線芯截面≥1.0mm²，電纜外徑為8mm～10mm的電纜，建議使用銅芯多股導線的電纜； 3)應符合使用環境的要求，如防爆、耐熱、耐腐蝕、防火等。
重量	探測器4.8kg；調節架1.3kg
防爆標志及編號	ExdIICT6/DIPA21TA,T6；防爆合格證編號：CNEx06.0429

三、JTG-UM-GST9616點型紅外火焰探測器測試

　　警告：請待全部探測器都安裝完畢后再接通電源，工作60s以后進行測試。

　　1、探測器安裝結束后或每次定期維護保養后必須進行測試。

　　2、測試內容：

　　1)編碼模式的探測器，上電工作后應能被控制器注冊；處于監視狀態時紅色指示燈應周期性閃亮；探測器通電工作20分鐘后，在其正前方距離1.5m左右點燃紅外光源，探測器30s內應報警并點亮火警指示燈；控制器可以復位探測器使其恢復到正常監視狀態。

　　2)非編碼模式的探測器，上電工作處于監視狀態時紅色指示燈應周期性閃亮；探測器通電工作20分鐘后，在其正前方距離1.5m左右點燃紅外光源，探測器30s內應傳送出火警觸點信號并點亮火警指示燈。

　　3、編碼模式的探測器，測試結束后，通過控制器發出通訊命令使探測器復位，并通知有關管理部門系統恢復正常。

　　4、非標模式的探測器，測試結束后，直接斷電，并通知有關管理部門系統恢復正常。

　　5、在測試過程中不合格的探測器按“維護保養”進行清潔處理，然后再進行測試，如仍不能通過測試，則應返回維修。

四、JTG-UM-GST9616點型紅外火焰探測器結構特征數

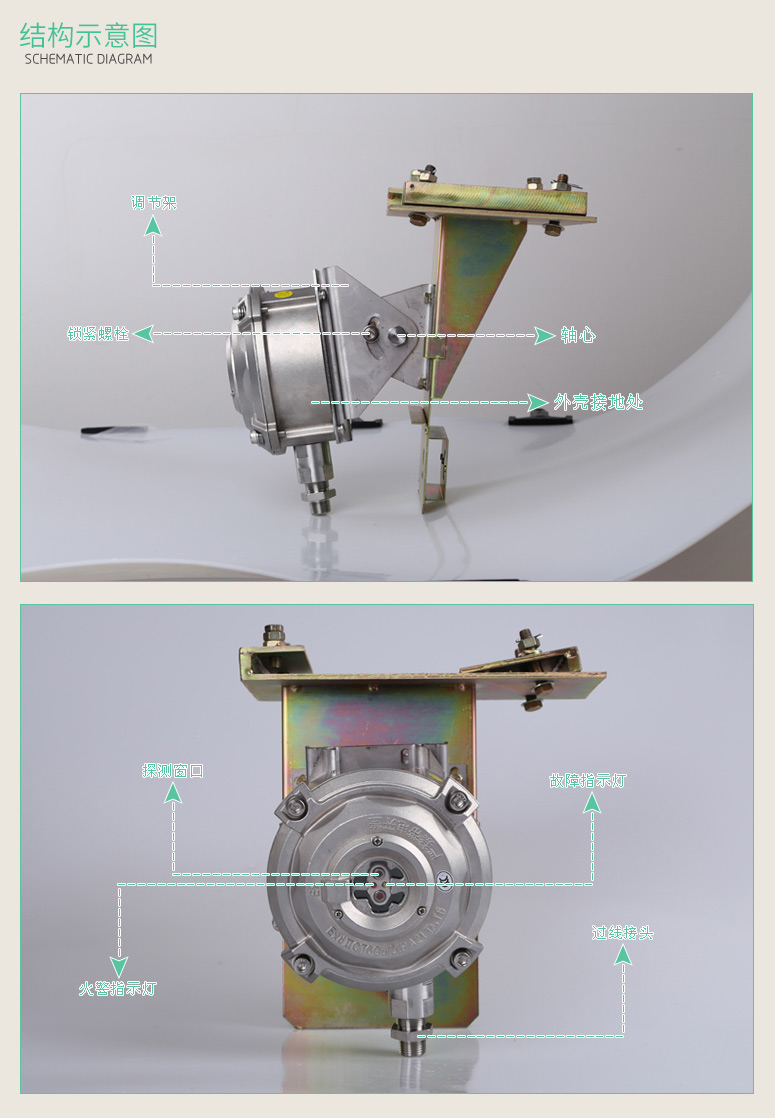

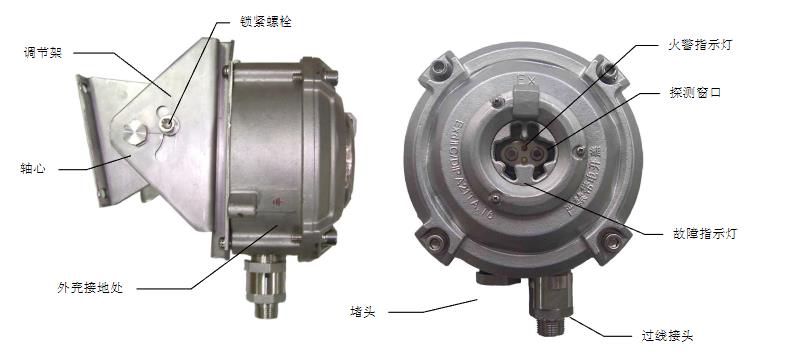

　　1.探測器結構示意圖如下：

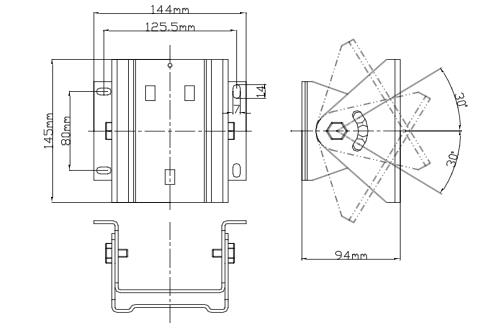

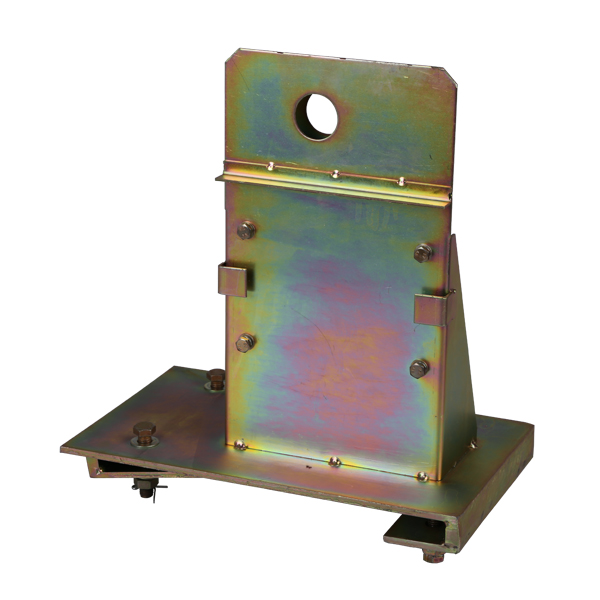

　　2.調節架可沿軸心轉動60°，調節架外形示意圖如下：

五、JTG-UM-GST9616點型紅外火焰探測器安裝與布線

　　1.安裝安裝前應首先檢查外殼是否完好無損，標識是否齊全，確認無誤后，設置探測器的地址編碼和靈敏度級別。

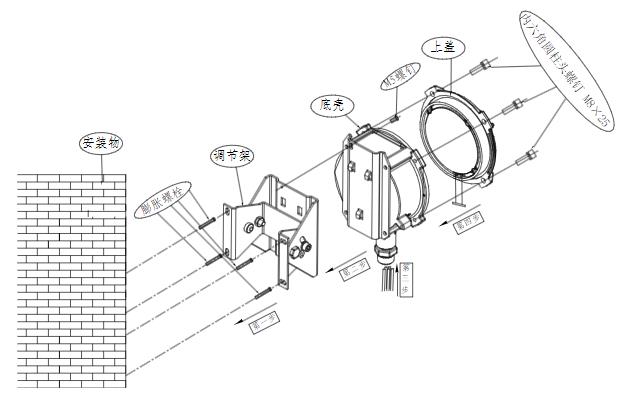

　　然后按照下圖所示步驟進行安裝：

　　第一步：安裝調節架

　　將調節架用四只M6膨脹螺栓固定在墻壁上，應固定牢靠，定位后將螺栓擰緊。

　　第二步：安裝底殼

　　將探測器底殼部件上的護罩取下。保留連接螺釘、墊圈，然后將底殼的底板掛在調節架上，并用一個M5的螺釘固定。

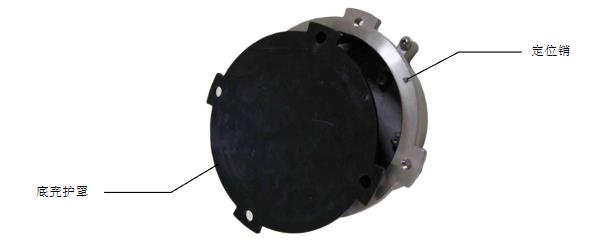

　　護罩如下圖所示：

　　第三步：連接電纜

　　第四步：安裝上蓋

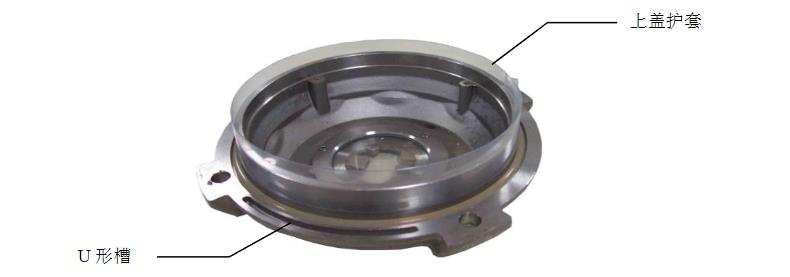

　　取下上蓋的護套下圖所示：

　　將上蓋線路板的排線插到底殼線路板的XT3上。接著將上蓋安裝到底殼上，上蓋與底殼安裝時注意底殼的定位銷要與上蓋的U形槽對應。使用內六角扳手?jǐn)Q緊連接上蓋和底殼的四根內六角螺釘。注意：底殼、上蓋連接應牢固，上蓋的探測窗口應無劃傷、裂紋，外殼應可靠接地。

　　最后，調整調節架，使探測器探測窗口正對被保護區域，定位后將調節架兩側的鎖緊螺栓擰緊。

　　注意：探測器的安裝應滿足相應安裝規范的要求，并保證探測器外殼完好無損，遇到異常現象請及時通知安裝方進行處理。嚴禁帶電開蓋進行現場維修。

　　2.布線

　　1)所有端子引線要求使用線芯截面≥1.0mm²，電纜外徑為φ8mm～φ10mm的多芯電纜，建定位銷U形槽上蓋護套底殼護罩

　　議使用銅芯多股導線的電纜。

　　2)應符合使用環境的要求，如防爆、耐熱、耐腐蝕、防火等。

　　3)在爆炸危險場所，布線必須符合爆炸危險場所規定相應的要求。探測器連接電纜可選用銅芯屏蔽電纜或防爆軟管，如選用防爆軟管，防爆軟管與探測器接頭處螺紋應參考探測器壓線螺母的錐管螺紋尺寸(如圖7所示)。

　　4)電纜須通過過線接頭進入探測器內部。連接電纜時要注意過線接頭應有O型橡膠密封圈、密封圈和墊片。

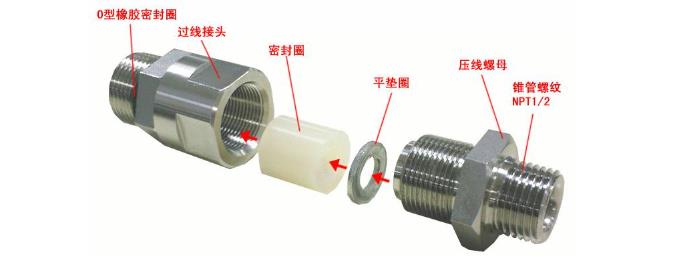

　　過線接頭組件安裝示意圖如下圖所示：

　　5)將電纜屏蔽層與探測器底殼內的保護地相連接。

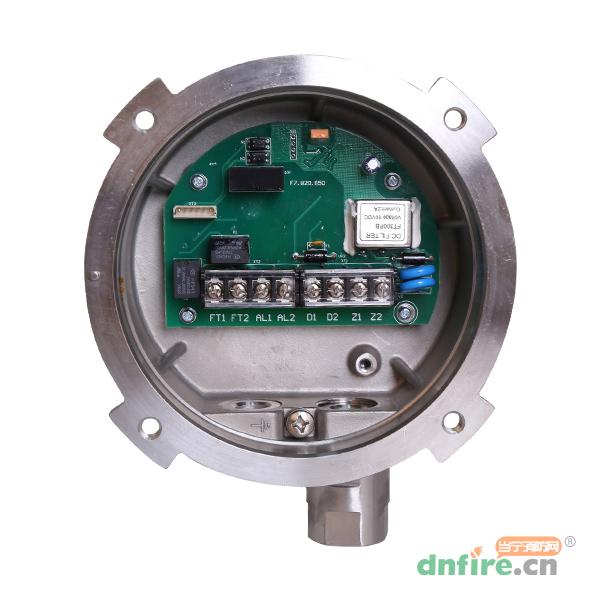

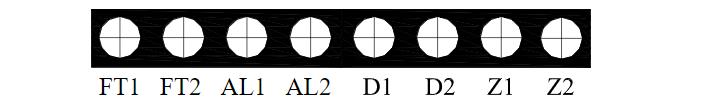

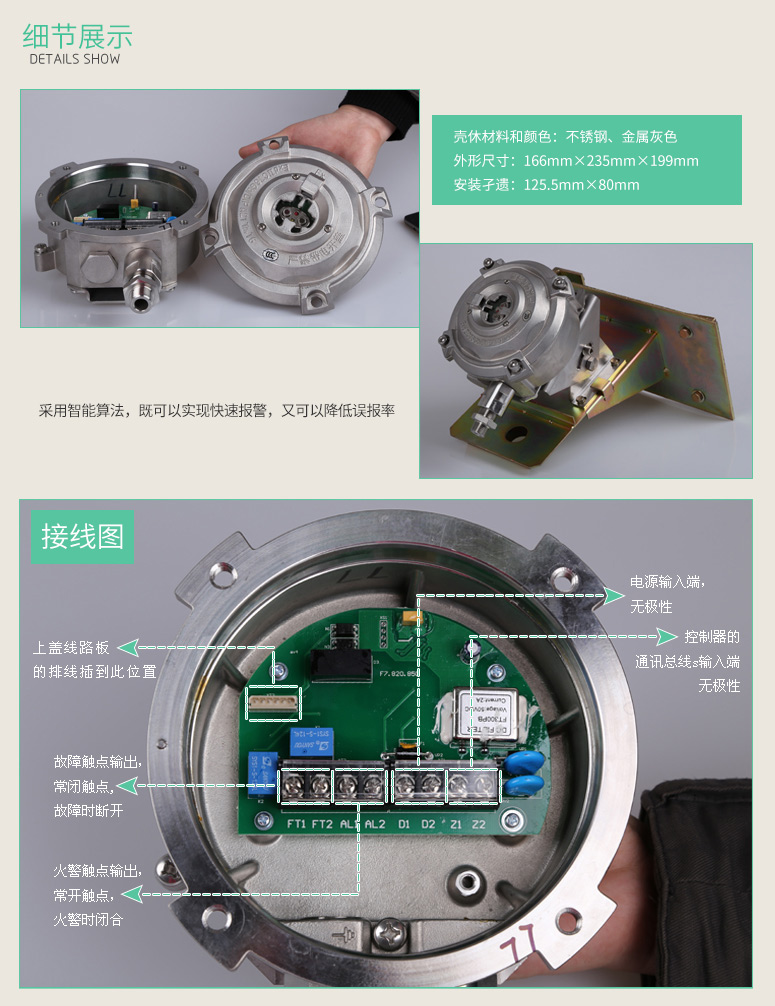

　　6)底殼線路板接線端子如下圖所示：

　　Z1、Z2：來自控制器的通訊總線輸入端，無極性；

　　D1、D2：DC24V電源輸入端，無極性；

　　AL1、AL2：火警觸點輸出，常開觸點，火警時閉合；

　　FT1、FT2：故障觸點輸出，常閉觸點，故障時斷開。

　　探測器與電纜連接時，電纜通過過線接頭從一個進線孔引入，另一個進線孔用堵頭堵死。

　　注意：堵頭應有O型橡膠密封圈。當Z1、Z2不與總線連接時，必須與D1、D2無極性連接。

　　7）接線完成后，將過線接頭擰緊。
