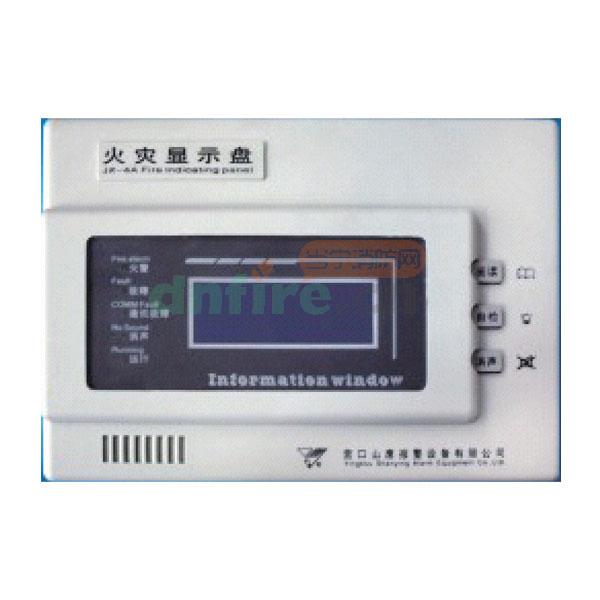

一、JX-4A火災顯示盤概述
JX-4A火災顯示盤是根據GB17429-2011研制的第三代火災顯示盤，它不但具有前兩代產品的特點和功能,還具有以往產品不可替代的功能。通過使用該產品您將切身體會當今科技的發展與進步。
1.1功能簡介
JX-4A火災顯示盤是火災報警控制器的配套產品，它可與我公司生產的JB-LGZ-YBZ2032火災報警控制器（聯動型）、JB-LGZ-YKS4064火災報警控制器（聯動型）、JB-LGZ-YKS4064A火災報警控制器（聯動型）配套使用。通過接收火災報警控制器的命令和信息，可以顯示分區探測器的火警和故障，并發出聲光報警信息，以達到對分區探測器的監視作用。
1.2產品特點
● 完全符合GB17429-2100。
● 全中文、大屏幕漢字液晶顯示，每屏可顯示1條信息。
● 內置國標二級漢字庫，可以接收火災報警控制器傳來的漢字信息，信息顯示更直觀。
● 使用先進的光電隔離器件和瞬態電壓抑制器,具有超強抗干擾能力。
● 超大存儲容量，能夠存儲400條各類報警信息。
● 具有通訊狀態自診斷功能，本機通訊是否正常用戶將一目了然。
● 具有數字時鐘功能，可以接收火災報警控制器傳來的時間。
● 直流DC24V供電，無極性，方便用戶。
● 低功耗<1W。
二、JX-4A火災顯示盤技術參數
2.1電源
DC12V~DC24V直流供電
2.2監視電流：≤60mA
報警電流：≤80mA
2.3每屏顯示容量：1條信息
2.4使用環境
溫度：0℃-50℃
相對濕度：≤92%(40℃)
2.5外形尺寸：240mm×170mm×39mm
2.6安裝方式：壁掛式
2.7材質：ABS
三、工作原理及功能說明

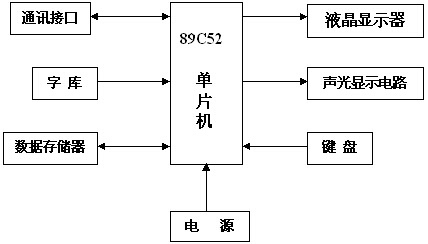

JX-4A火災顯示盤以89C58單片機為核心，采用192×64點陣液晶(以下簡稱液晶)，通過串行通訊集成電路MAX487E接收來自火災報警控制器的信息和命令，經89C58單片機進行分類、處理后，執行相關的命令、顯示相應的信息，如有火警、故障信息將發出聲光報警信號。工作原理框圖如圖1所示：
3.1鍵盤說明
消聲鍵：有報警信息時，按此鍵可消除報警聲響。
閱讀鍵：有報警信息時，按此鍵可翻閱報警信息。
自檢鍵：按此鍵再根據提示可進行自檢，自檢中所有指示燈點亮，液晶屏顯示本機版本號。
指示燈說明
火警燈：紅色，有火警信息時，此燈亮。
故障燈：黃色，有故障信息時，此燈亮。
消聲燈：綠色，當JX-4火災顯示盤發出聲報警信號，按消聲
鍵消除報警聲響，同時點亮消聲燈。
通訊燈：通訊故障時點亮。
運行燈：正常工作時此燈閃亮。
3.3聲響說明
火警聲響：有火警信息時，蜂鳴器發出連續聲響。
故障聲響：有故障信息時，蜂鳴器發出等長間歇聲響。
既有火警又有故障信息時，優先發出火警聲響。

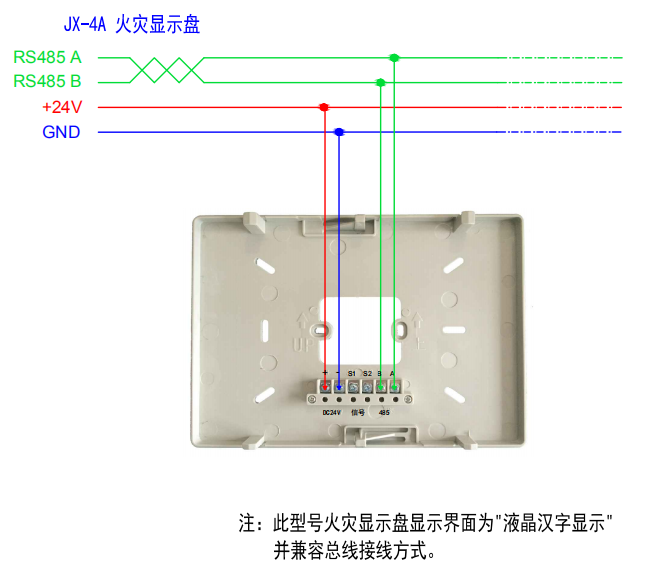

四、JX-4A火災顯示盤接線圖
