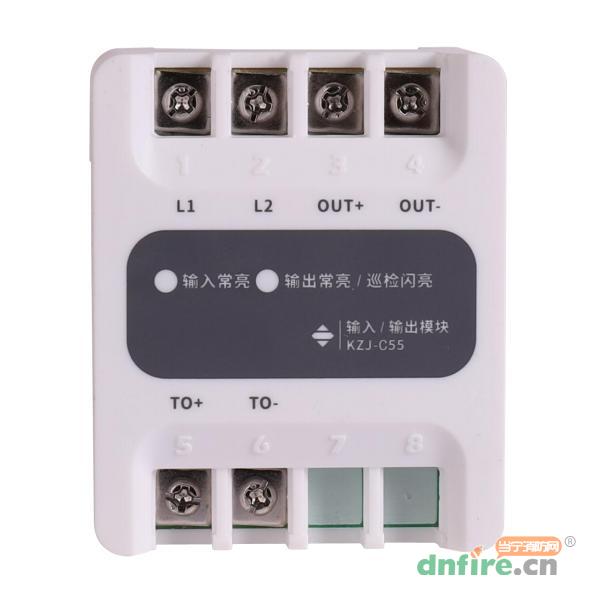

一、KZJ-C55型輸入/輸出模塊概述
KZJ-C55型輸入/輸出模塊與總線型聯動控制器配套使用。采用無極性二總線供電，低功耗設計，無需外加24V電源，主要對消防聯動設備進行有源輸出控制（如排煙閥、送風閥、24V強切分勵脫扣等DC24V有源脈沖瞬時控制設備），并可接收聯動設備的無源反饋信號，以判斷被聯動設備是否正常工作。
二、KZJ-C55型輸入/輸出模塊功能特點
無極性二總線制
電子編碼器編碼
輸入、輸出具有檢線功能
對消防聯動設備進行有源輸出控制（如排煙閥、送風閥等24V有源脈沖瞬時控制設備）
巡檢狀態時巡檢指示燈約每12秒閃亮一次，輸出狀態時巡檢指示燈常亮1秒；反饋狀態時輸入指示燈常亮
可接收聯動設備的無源反饋信號
有源脈沖輸出，脈沖時間1秒
三、KZJ-C55型輸入/輸出模塊技術參數
| 型號 |
KZJ-C55 |
| 名稱 |
輸入/輸出模塊 |
| 品牌 |
三江 |
| 工作方式 |
無極性二線制 |
| 靜態電流 |
＜1mA |
| 動作電流 |
＜28mA |
| 輸出容量 |
DC34V/1.5A/25ms 或 DC24V/18mA |
| 輸出模式 |
有源脈沖輸出或有源恒輸出 |
| 輸入模式 |
輸入常開檢線、輸入常閉檢線 |
| 終端電阻 |
47KΩ電阻 |
| 編碼方式 |
通過編碼器可現場編碼，地址編碼1～324任選 |
| 工作指示 |
巡檢狀態時巡檢指示燈約每 12 秒閃亮一次，
脈沖輸出狀態時巡檢指示燈閃亮，恒輸出狀態時巡檢指示燈常亮；
反饋狀態時輸入指示燈常亮
|
| 使用環境溫度 |
-10℃～+50℃ |
| 相對濕度 |
≤95%（40℃±2℃無凝露） |
| 重量 |
約70g |
| 外形尺寸 |
(長×寬×高)67mm×55mm×33mm |
| 執行標準 |
GB 16806-2006 |
四、KZJ-C55型輸入/輸出模塊工作模式設置
模塊的工作模式可根據現場不同的應用場景通過編碼器進行設置，工作模式設置時需將編碼器上輸出端鱷魚夾接到一體化底座的L1、L2(不分極性)，正確連接后，選擇“模塊設置”，并按照下表所示，選擇對應的模式碼來設置所需要的工作模式，確認，完成模式編碼設置。
| 輸出模式 |
輸入模式 |
模式代碼 |
外加負載電阻 |
| 脈沖輸出 |
輸入常開檢線---標準模式 |
01 |
輸入、輸出端各加 1 個 47kΩ電阻 |
| |
輸入常閉檢線---標準模式 |
02 |
輸入、輸出端各加 1 個 47kΩ電阻 |
| |
輸入常開檢線---(產測模式) |
03(出廠默認) |
無 |
| |
輸入常閉檢線---(產測模式) |
04 |
輸入端加 1 個 47kΩ電阻 |
| 恒輸出 |
輸入常開檢線---標準模式 |
11 |
輸入、輸出端各加 1 個 47kΩ電阻 |
| |
輸入常閉檢線---標準模式 |
12 |
輸入、輸出端各加 1 個 47kΩ電阻 |
| |
輸入常開檢線---(產測模式) |
13 |
無 |
| |
輸入常閉檢線---(產測模式) |
14 |
輸入端加 1 個 47kΩ電阻 |
五、KZJ-C55型輸入/輸出模塊接線說明
輸入端設置為“常開檢線”，模塊輸入線末端（遠離模塊端）必需并聯一個47kΩ的終端電阻。輸入端如果設置為“常閉檢線”，模塊輸入線末端（遠離模塊端）必需串聯一個47kΩ的終端電阻；模塊輸出線路末端（遠離模塊端）必需正確接入47kΩ終端負載，模塊能識別負載回路中線路的短斷路故障。同時OUT+、OUT-輸出端應串聯一個1N4007二極管后再連受控設備，接線方法如圖所示。

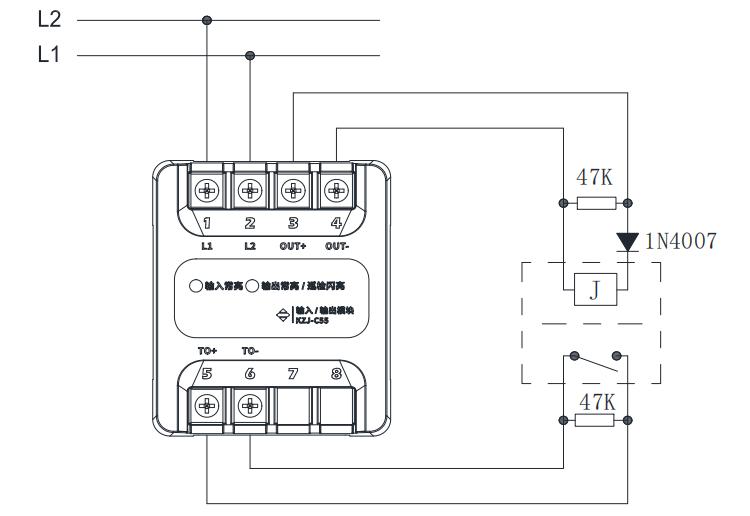

輸入常開檢線接線圖

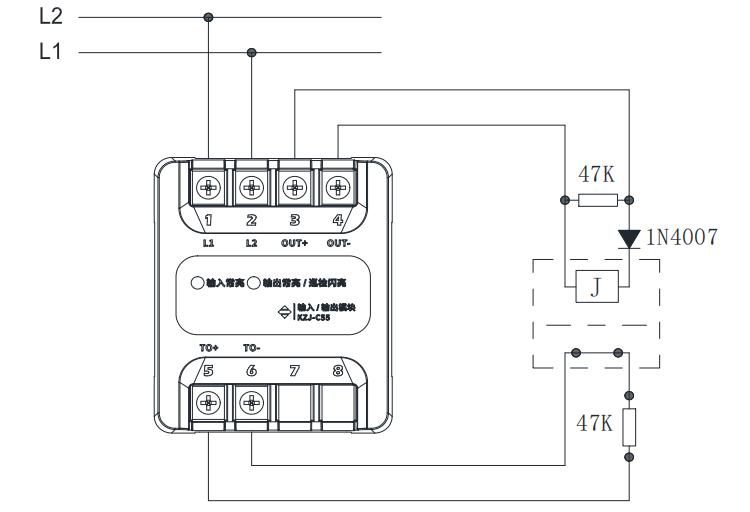

輸入常閉檢線接線圖
