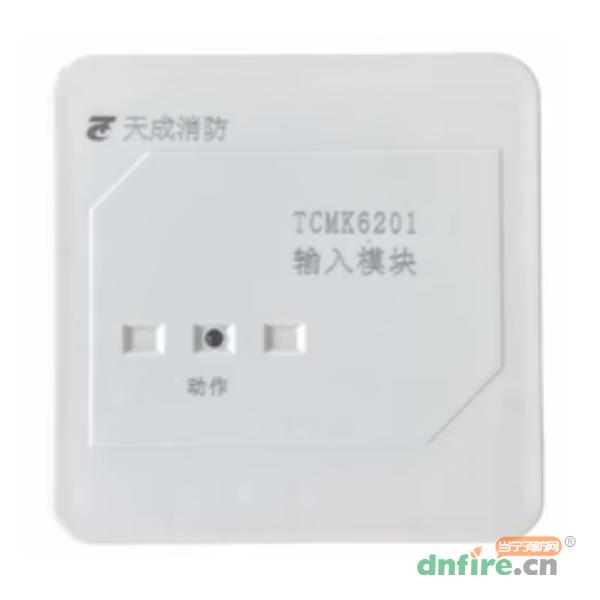

一、TCMK6201輸入模塊概述
TCMK6201輸入模塊，用于接收消防聯動設備輸入的常開或常閉開關量信號，并將聯動信息傳回火災報警控制器（聯動型）。主要用于配接現場各種主動型設備如水流指示器、壓力開關、位置開關、信號閥及能夠送回開關信號的外部聯動設備等。這些設備動作后，輸出的動作信號可由模塊通過信號二總線送入火災報警控制器，產生報警，并可通過火災報警控制器來聯動其它相關設備動作。
二、TCMK6201輸入模塊功能特點
1.輸入端可現場設為常閉檢線、常開檢線輸入，應與無源觸點連接。
2.地址碼為電子編碼，可由電子編碼器事先寫入，工程調試簡便可靠。
3.由微處理器對運行情況進行監視，分別以正常、動作、故障三種形式將模塊的狀態傳給控制器。
4.電路部分和接線底殼采用插接方式，接觸可靠、便于施工。
三、TCMK6201輸入模塊技術參數
| 型號 |
TCMK6201 |
| 名稱 |
輸入模塊 |
| 品牌 |
天成 |
| 工作電壓 |
信號總線額定工作電壓24V，允許范圍DC16V?DC28V |
| 工作電流 |
監視電流≤0.3mA，報警電流≤0.8mA |
| 指示燈 |
紅色，正常監視狀態閃亮，動作時常亮 |
| 編碼方式 |
電子編碼，占1個總線編碼點，編碼范圍可在1~255之間任意設定 |
| 線制 |
與火災報警控制器的無極性信號二總線連接 |
| 使用環境溫度 |
-10℃~+55℃ |
| 相對濕度 |
≤95%，不凝露 |
| 殼體材料和顏色 |
ABS，瓷白 |
| 重量 |
約110g（帶底座） |
| 安裝孔距 |
60mm |
| 外形尺寸 |
86mm×86mm×40mm（帶底殼） |
| 執行標準 |
GB16806-2006 |
四、TCMK6201輸入模塊接線圖
模塊與常開無源觸點的現場設備接線圖

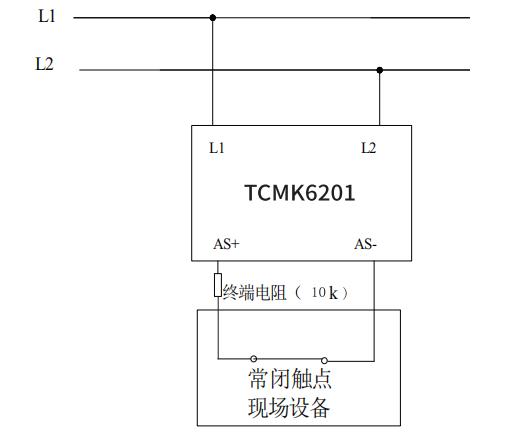

模塊與常閉無源觸點的現場設備接線圖
L1、L2：無極性信號總線輸入；
AS1、AS2：動作信號輸入，與被控制設備的無源常開觸點（常開檢線模式）連接；也可通過電子編碼器設置為常閉檢線模式。
