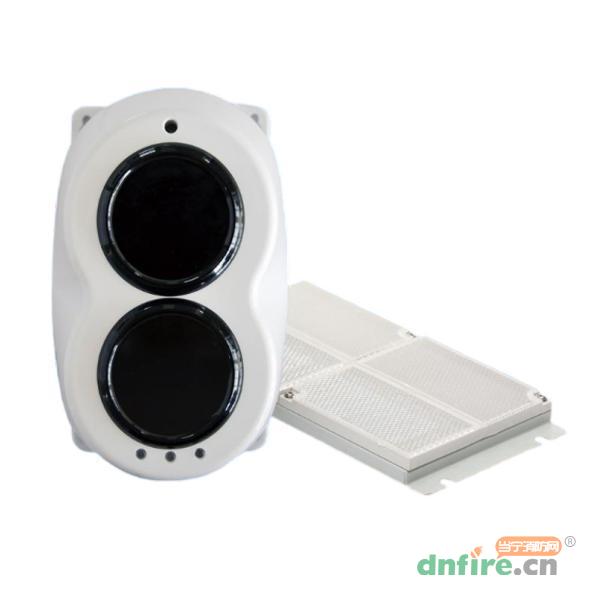

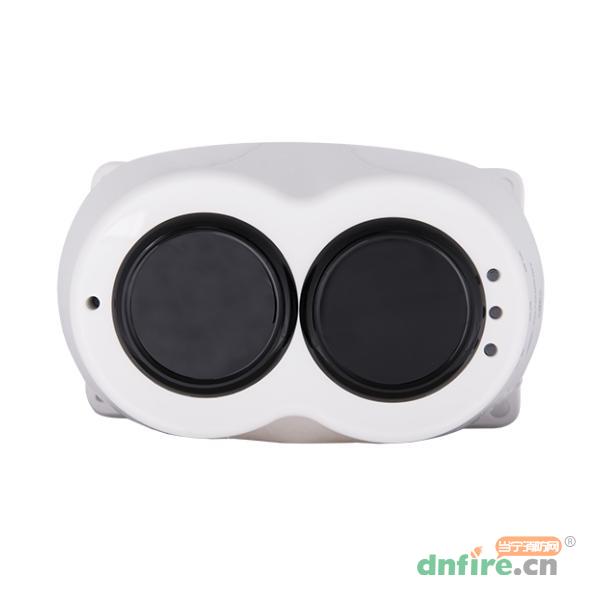

一、JTY-H-JBF4382C線型光束感煙火災探測器產品概述
JTY-H-JBF4382C型線型光束感煙火災探測器是反射式總線編址型線型光束感煙火災探測器，適用于青鳥公司11SF、11SF-C、51S系列控制器。具備兩組繼電器，可分別輸出火警、故障信號，可與不同廠商的火災報警控制器連接。探測器配有激光模組和LED信號指示，整個調試過程方便，快捷，易于操作。
二、JTY-H-JBF4382C線型光束感煙火災探測器工作原理
探測器由紅外發射部分，紅外接收部分，CPU及相應的放大處理等電路組成。正常工作狀態，當沒有煙時，紅外發射管發出的紅外光能到達接收管；而有煙時，由于煙的散射作用，到達接收管處的紅外光線會減少，當紅外光線減少到設定的閾值時探測器發出報警信號。
三、JTY-H-JBF4382C線型光束感煙火災探測器產品特點
采用自主研發的朱鹮芯片，性能穩定。
采用SMT表面貼裝工藝，可靠性高，一致性好。
采用二總線制系統，無極性要求，在保證低功耗的同時使傳輸距離最遠達1000m。
電子編碼方式，可通過專用電子編碼器編址。
反射式線型光束感煙火災探測器,發射接收一體化設計。
開關量信號輸出，可兼容任意廠家信號輸入模塊。
調試簡單，激光模組快速定位反射器的安裝位置，可根據調試指示燈閃動頻率判斷信號強度。
采用自動增益控制技術，背景信號自動補償，抗日光能力強。
兩組獨立步進式精密微調，水平/垂直光學角度調整方便，校準精確。
四、JTY-H-JBF4382C線型光束感煙火災探測器技術參數
| 型號 |
JTY-H-JBF4382C |
| 名稱 |
線型光束感煙火災探測器 |
| 品牌 |
青鳥消防 |
| 工作電壓 |
用編址時：總線 18V-28V，調制型，控制器提供
用非編型：外接 24V 直流電源 |
| 繼電器觸點 |
DC30V/2A |
| 監視電流 |
≤6mA |
| 報警電流 |
≤16mA |
| 確認燈 |
監視狀態：“火警”指示燈紅色閃亮。
報警狀態：“火警”指示燈紅色常亮。
故障狀態：“故障”指示燈黃色常亮。
調試狀態：“調試”指示燈綠色閃亮或常亮。 |
| 線制 |
二線制（無極性） |
| 編址范圍 |
1~200 |
| 編址方式 |
專用電子編碼器 |
| 兼容性 |
可配接 JBF-11SF/JBF-11SF-C/JBF-51S 系列控制器 |
| 最遠傳輸距離 |
1000m/RVS2*1.0 mm2 |
| 保護面積 |
1400 ㎡ |
| 調節角度 |
±0.5 度 |
| 光路長度 |
5m~100m |
| 減光率 |
一級減光率30%； 二級減光率40%； 三級減光率50% ；四級減光率60%
注：減光率可通過編碼器設置，默認 30% |
| 工作溫度 |
-10℃～+55℃ |
| 貯存溫度 |
-20℃～+65℃ |
| 相對濕度 |
≤95%（無凝露） |
| 使用場所 |
室內 |
| 外觀 |
PANTONE Warm Gray 1 C 米白色 |
| 外殼材質 |
塑料 |
| 產品質量 |
約 564g |
| 外形尺寸 |
發射尺寸 L 189mm×W 118mm×H 126mm
反射尺寸 L 122mm×W 100mm×H 9mm（4 塊） |
四、JTY-H-JBF4382C線型光束感煙火災探測器安裝注意事項
探測器安裝時應盡量避免太陽光、鹵素燈光等強光源直接照射接收器，且確保干擾光源路徑與探測器光路夾角大于5°。
探測器光路需要暢通無阻且光路周圍1m范圍內不應有固定或移動物體。
探測器不適合安裝到存在大量粉塵或水蒸氣的場所。
將反射器安裝到保護區域的另一側，安裝位置可以通過探測器上面的激光模組進行定位。定位時應調節探測器的水平、豎直調節旋鈕盡量使激光模組垂直于安裝面。
安裝距離在5m~50m之間時，需要使用2塊反射器。安裝距離在50m~100m之間時，需要使用4塊反射器。反射器組合使用時應當擺放緊密，反射器之間不應留有空隙。
五、JTY-H-JBF4382C線型光束感煙火災探測器接線說明
接線端子示意圖如下：
| 符號 |
D2/D1 |
F2/F1 |
V |
G |
L2/L1 |
| 名稱 |
故障繼電器 |
火警繼電器 |
24V |
負極 |
回路芯線 |
