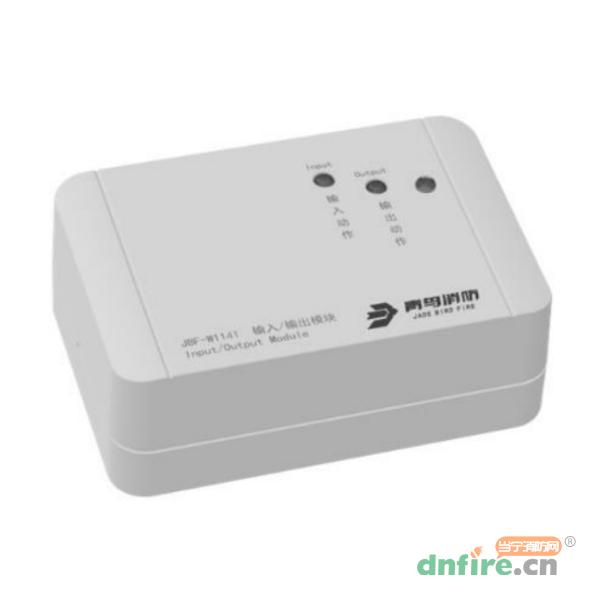

一、JBF-W1141輸入/輸出模塊概述
JBF-W1141輸入/輸出模塊是青鳥消防開發的可實現輸入檢測，多種方式輸出的控制模塊，同時本產品還是基于青鳥HRP高可靠專用無線網絡開發的具有無線功能的消防報警設備。該模塊主要用于消防聯動控制系統和青鳥無線專網系統?；芈凡糠諧PU采用自主研發的朱鹮芯片，具有性能穩定，可靠性高的特點?？刂坡?lián)動設備動作并接收聯動設備動作后的應答信號從而判斷被控設備是否動作，同時可對被控設備與模塊的輸入端和輸出端連接線路狀態進行監測。在使用過程中消防聯動控制器發出命令，通過輸入/輸出模塊啟動或停止與該模塊連接的（如防火卷簾門、送風閥、排煙閥等）外部設備，同時監測外部設備工作狀態。
二、JBF-W1141輸入/輸出模塊工作原理
模塊內嵌微處理器，微處理器實現與消防聯動控制器通訊、輸出控制、輸入信號狀態判斷、輸入和輸出線路故障檢測、狀態指示燈控制。模塊占用一個編碼地址，編址范圍1-252。模塊接收消防聯動控制器的啟動命令，輸出繼電器動作并點亮對應的“輸出動作”指示燈；在接收到外接設備傳來的應答信號后，將信息傳送到消防聯動控制器并點亮“輸入動作”指示燈。產品內置青鳥專網通訊模組，產品所有狀態均可通過無線方式發送至無線控制器，網關，中繼器等。
三、JBF-W1141輸入/輸出模塊特點
回路部分CPU采用自主研發的朱鹮芯片，性能穩定；
采用SMT表面貼裝工藝，可靠性高，一致性好；
具有一組無源繼電器輸出觸點；
通信采用二總線技術，無極性要求；
回路信號處理電路與輸入輸出檢測信號處理電路實現電氣隔離，模塊穩定性高，抗干擾能力強；
電子編碼方式，可通過專用電子編碼器編址；
本模塊采用易于客戶施工、維護的插拔式結構。先安裝底座，線路檢查完成后再裝主體進行開通調試；
具備狀態監測和多種故障檢測功能。
四、JBF-W1141輸入/輸出模塊參數
| 型號 |
JBF-W1141 |
| 名稱 |
輸入/輸出模塊 |
| 品牌 |
青鳥消防 |
| 回路電壓 |
DC18V-28V，調制型，控制器提供 |
| 工作電壓 |
DC24V，適配器提供 |
| 監視電流 |
≤18mA（DC24V） |
| 動作電流 |
≤20mA（DC24V） |
| 輸出容量 |
1A/250VDC |
| 確認燈 |
監視狀態：“輸入動作”燈紅色閃亮，“輸出動作”燈紅色閃亮
動作狀態：“輸入動作”燈紅色常亮，“輸出動作”燈紅色常亮
故障狀態：“輸入動作”燈不亮，“輸出動作”燈不亮 |
| 線制 |
有線模式四線制（無極性）；無線模式兩線制 |
| 編址范圍 |
1~252
|
| 編址方式 |
專用電子編碼器 |
| 兼容性 |
JBF-62S 系列控制器/支持接入青鳥無線專網系統 |
| 外觀 |
PANTONE Warm Gray 1 C 米白色 |
| 外殼材質 |
塑料 |
| 工作溫度 |
-10~+55℃ |
| 貯存溫度 |
-20～+65℃ |
| 相對濕度 |
≤95%(無凝露) |
| 產品質量 |
194g（含底座） |
| 外形尺寸 |
L 120mm×W 82mm×H 45mm |
五、JBF-W1141輸入/輸出模塊接線圖

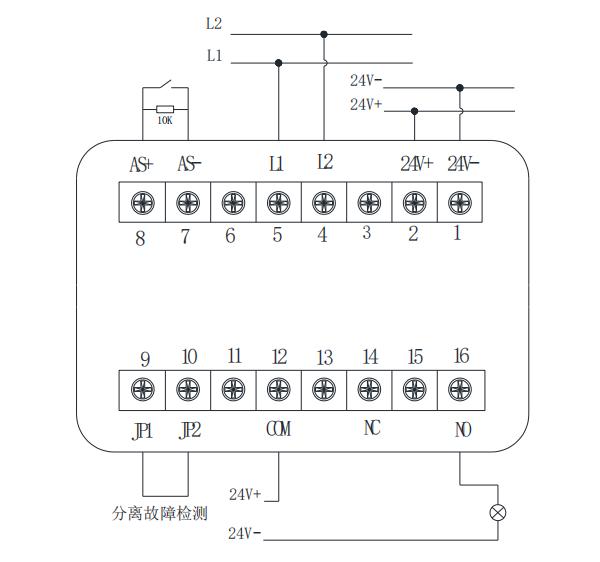

有線模式端子接線圖

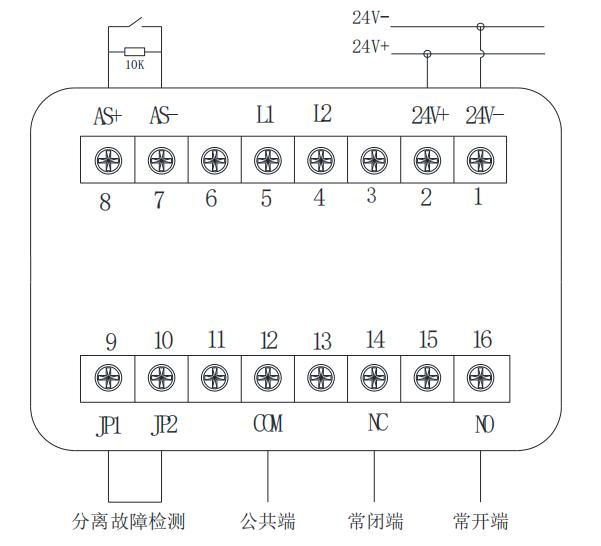

無線模式端子接線圖
回路總線（需要時），接在L2（4）、L1（5）端子上，接線時無極性要求。
反饋接在7、8端子，需加電阻。
分離故障短接片接在9、10端子。

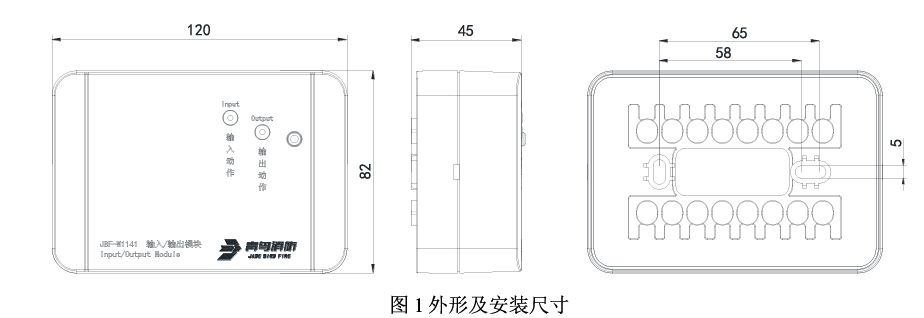

六、JBF-W1141輸入/輸出模塊外形尺寸圖
