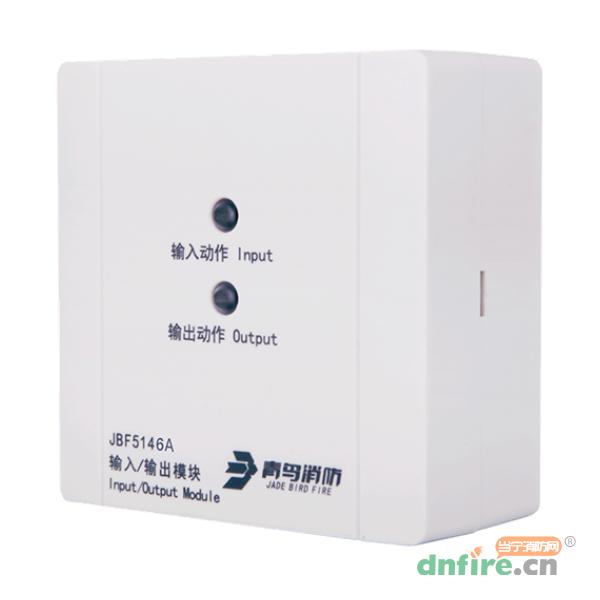

一、JBF5146A輸入/輸出模塊概述
JBF5146A輸入/輸出模塊是青鳥消防股份有限公司開發的可實現持續輸出方式的控制模塊。該模塊主要用于消防聯動設備的控制，并可接收聯動設備動作后的應答信號從而判斷被控設備是否動作，同時可對被控設備與模塊的輸入端和輸出端連接線路狀態進行監測。在使用過程中消防聯動控制器發出命令，通過輸入/輸出模塊啟動或停止與該模塊連接的外部設備，同時監測外部設備工作狀態。
可配套JBF-11SF系列控制器、JBF50系列小點數控制器和JBF50系列氣體滅火控制器等使用。
二、JBF5146A輸入/輸出模塊功能特點
內置微處理器。
采用SMT表面貼裝工藝。
模塊工作電壓范圍廣，可在DC18-28V范圍內正常工作。
通信采用二總線技術，無極性要求。
施工中建議使用雙絞線，導線截面積不小于1.0mm2。
回路信號處理電路與輸入輸出檢測信號處理電路實現電氣隔離，模塊穩定性高，抗干擾能力強。
電子編碼方式，可通過專用電子編碼器編址。
模塊采用易于客戶施工、維護的插拔式結構，先安裝底座，線路檢查完成后再裝主體進行開通調試。
具備完善的故障檢測功能（包括輸入、輸出端的斷路、短路檢測）。
內置電容式磷酸鐵鋰可循環充放電電池，電池可循環充放電300次，使用壽命5年。
三、JBF5146A輸入/輸出模塊技術參數
| 型號 |
JBF5146A |
| 名稱 |
輸入/輸出模塊 |
| 品牌 |
青鳥消防 |
| 工作電壓 |
DC18V-28V，調制型，控制器提供 |
| 監視電流 |
≤0.4mA（DC24V） |
| 動作電流 |
≤0.45mA（DC24V） |
| 輸出容量 |
脈沖輸出 DC24V/60mA/120s，然后持續輸出 DC12V/16mA/4h |
| 確認燈 |
監視狀態：“輸入動作”燈紅色閃亮，“輸出動作”燈紅色閃亮
動作狀態：“輸入動作”燈紅色常亮，“輸出動作”燈紅色常亮
故障狀態：“輸入動作”燈不亮，“輸出動作”燈不亮 |
| 線制 |
二線制（無極性） |
| 編址范圍 |
1~200 |
| 編址方式 |
專用電子編碼器 |
| 最遠傳輸距離 |
3000m/RVS2*1.0 mm2 |
| 外觀 |
PANTONE Warm Gray 1 C 米白色 |
| 外殼材質 |
塑料 |
| 工作溫度 |
-10~+55℃ |
| 貯存溫度 |
-20～+55℃ |
| 相對濕度 |
≤95%(無凝露) |
| 產品質量 |
138g |
| 外形尺寸 |
L 85mm×W 85mm×H 41mm |

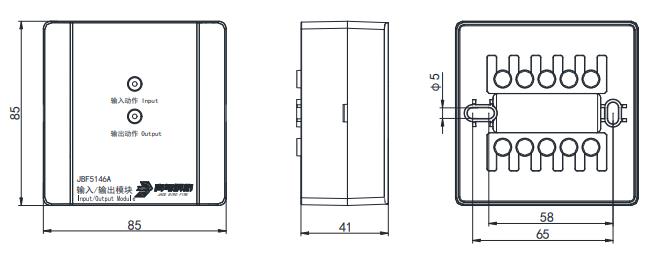

四、JBF5146A輸入/輸出模塊外形
外形及安裝示意圖如下：(單位：mm）
五、JBF5146A輸入/輸出模塊接線圖
L1（端子4）、L2（端子5）：接回路總線，無極性；
AS+（端子9）、AS-（端子10）：接應答（無源觸點），必須并聯10KΩ終端電阻。
VO+（端子6）、VO-（端子8）：接被控設備，模塊啟動后VO+（端子6）和VO-（端子8）輸出最大能量：脈沖輸出DC24V/60mA/120s，然后持續輸出DC12V/16mA/4h，見上圖。
六、JBF5146A輸入/輸出模塊工作原理
模塊內嵌微處理器，微處理器實現與消防聯動控制器通訊、輸出控制、輸入信號狀態判斷、輸入和輸出線路故障檢測、狀態指示燈控制。模塊占用一個編碼地址，編址范圍1-200。模塊接收消防聯動控制器的啟動命令，繼電器動作，輸出最大能量：脈沖輸出DC24V/60mA/120s，然后持續輸出DC12V/16mA/4h，并點亮對應的“輸出動作”指示燈；在接收到外接設備傳來的應答信號后，將信息傳送到消防聯動控制器并點亮“輸入動作”指示燈。
