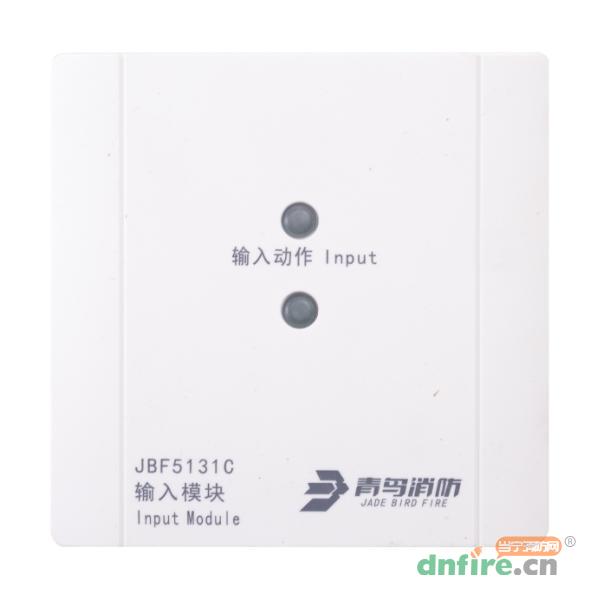

一、JBF5131C輸入模塊概述
JBF5142C輸入/輸出模塊是青鳥消防股份有限公司開發的可實現脈沖輸出、持續輸出兩種輸出方式的控制模塊。該模塊主要用于消防聯動設備的控制，并可接收聯動設備動作后的應答信號從而判斷被控設備是否動作，同時可對被控設備與模塊的輸入端和輸出端連接線路狀態進行監測。在使用過程中消防聯動控制器發出命令，通過輸入/輸出模塊啟動或停止與該模塊連接的外部設備，同時監測外部設備工作狀態。
二、JBF5131C輸入模塊工作原理
模塊內嵌微處理器，微處理器實現與消防聯動控制器通訊、輸入信號狀態判斷、輸入線路故障檢測、狀態指示燈控制。模塊占用一個編碼地址，編址范圍與協議相關，11S協議編址范圍1-200，62S協議編址范圍1-252。模塊接收被監視設備動作后提供的常開無源觸點信號或常閉無源觸點信號，點亮“輸入動作”指示燈來示意用戶，并將反饋信號傳送到消防聯動控制器。
三、JBF5131C輸入模塊功能特點
內置微處理器。
采用SMT表面貼裝工藝。
通信采用二總線技術，無極性要求。
施工中應使用雙絞線，導線截面積不小于1.0mm2。
回路信號處理電路與輸入檢測信號處理電路實現電氣隔離，模塊穩定性高，抗干擾能力強。
電子編碼方式，可通過專用電子編碼器編址。
本模塊采用易于客戶施工、維護的插拔式結構。先安裝底座，線路檢查完成后再裝主體進行開通調試。
具備狀態監測和多種故障檢測功能。
四、JBF5131C輸入模塊技術參數
| 型號 |
JBF5131C |
| 名稱 |
輸入模塊 |
| 品牌 |
青鳥消防 |
| 工作電壓 |
DC18V-28V，調制型，控制器提供 |
| 監視電流 |
≤0.25mA（DC24V） |
| 動作電流 |
≤ 0.4mA（DC24V）
|
| 確認燈 |
監視：“輸入動作”紅色閃亮；動作：“輸入動作”紅色常亮；故障：“輸入動作”燈不亮
|
| 線制 |
二線制（無極性） |
| 編址范圍 |
1~200（JBF50XX系列控制器、JBF-11SF系列控制器、JB-QB-JBF-51SXX系列控制器）
1~252（JBF-11SF-C系列控制器、J-C-62S90B型控制器）
|
| 編址方式 |
專用電子編碼器 |
| 最遠傳輸距離 |
1000m/RVS2*1.0 mm2 |
| 外觀 |
PANTONE Warm Gray 1 C 米白色 |
| 外殼材質 |
塑料 |
| 工作溫度 |
-10~+55℃ |
| 貯存溫度 |
-20～+65℃ |
| 相對濕度 |
≤95%(無凝露) |
| 產品質量 |
110g |
| 外形尺寸 |
L 85mm×W 85mm×H 41mm |
| 執行標準 |
GB 16806-2006《消防聯動控制系統》 |
五、JBF5131C輸入模塊接線圖

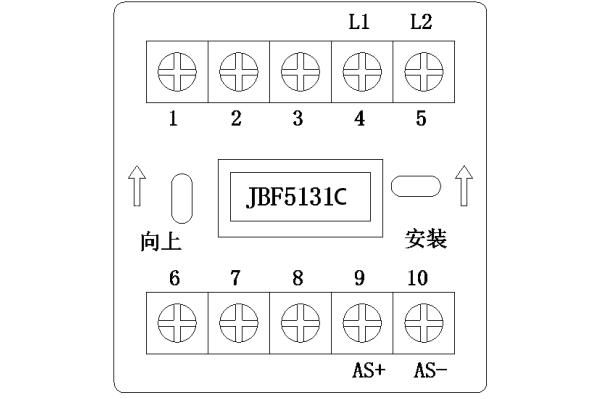

L1（端子4）、L2（端子5）：接通回路總線，無極性。

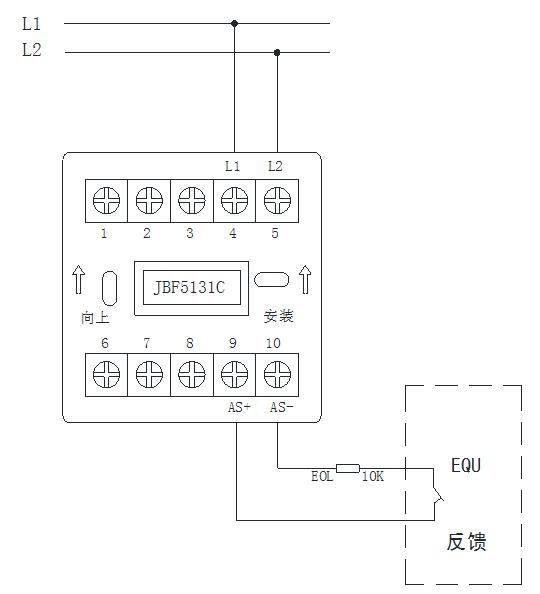

監視無源閉合應答的現場設備時：AS+（端子9）、AS-（端子10）：接應答（無源觸點），連接在AS+和AS-上的監視設備的動合端必須并聯10KΩ終端電阻。接線示意圖如下圖：
無源常開信號輸入

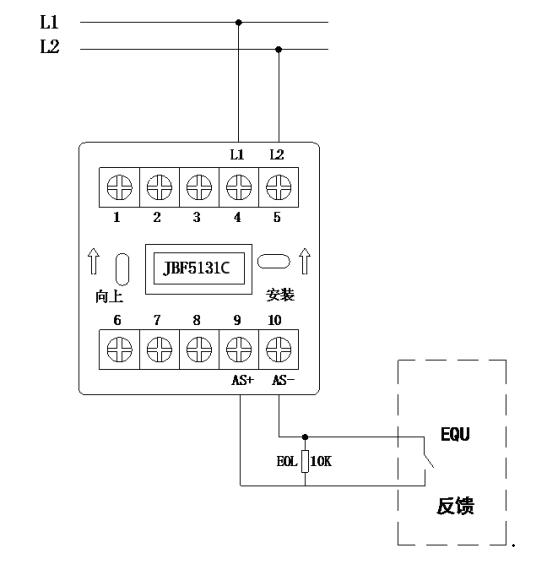

監視無源斷開應答的現場設備時：AS+（端子9）、AS-（端子10）：接應答（無源觸點），連接在AS+和AS-上的監視設備的動開端必須串聯10KΩ終端電阻。接線示意圖如下圖：
無源常閉信號輸入
