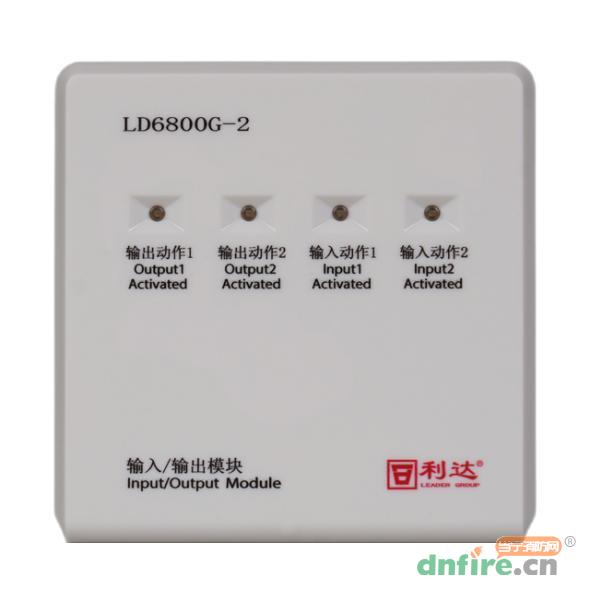

一、LD6800G-2雙輸入/輸出模塊概述
LD6800G-2雙輸入/輸出模塊采用單片機和智能軟件，特殊防潮技術和插拔式結構設計，工作穩定可靠，具有較強的抗干擾能力。主要用于防火卷簾門、消防風機、消防泵等設備的控制，可以與利達公司生產的全系列火災報警控制器配合使用。
本產品無污染、功耗低，適用于各種工業及民用建筑。滿足GB16806-2006《消防聯動控制系統》、CCCF-CPRZ-I5《消防類產品認證實施規則》，取得消防產品認證證書。
二、LD6800G-2雙輸入/輸出模塊特點
二總線，無極性；
電源總線，有極性；
采用電子編碼，占兩個連續地址點（1～255）；
可輸出2路DC 24V/1A電壓信號；
可輸入2個聯動設備動作后的反饋輸入信號；
電源總線斷電、輸入線路斷線、輸出線路短路或斷路時，模塊返回故障信息；

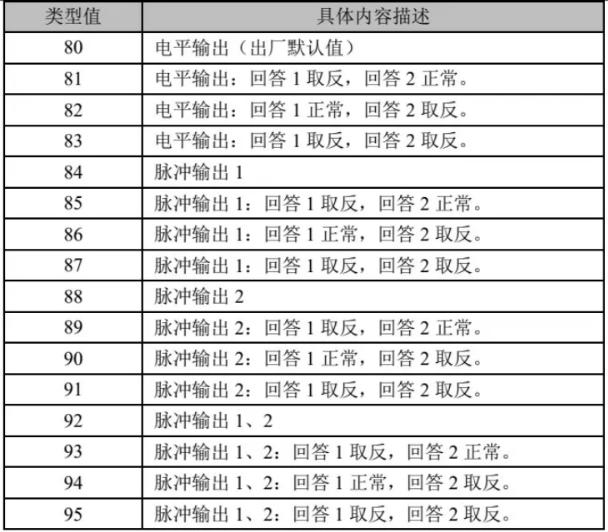

可通過模塊類型設置實現輸入輸出信號的靈活設置，輸入信號可選擇無源常開節點或無源常閉節點輸入，輸出信號可選擇電平輸出或脈沖輸出。
三、LD6800G-2雙輸入/輸出模塊參數
| 型號 |
LD6800G-2 |
| 名稱 |
輸入/輸出模塊 |
| 品牌 |
利達 |
| 工作電源電壓 |
DC24V |
| 二總線電壓 |
DC14~DC24V |
| 電源工作電流 |
靜態＜0.6mA，空載啟動＜23mA |
| 二總線電流 |
＜0.6mA |
| 輸出信號參數 |
2路有源：DC24V/1A |
| 輸入信號參數 |
2路無源開關量信號輸入 |
| 工作環境溫度 |
-40℃~+55℃ |
| 相對濕度 |
≤95%（40±2℃）無凝露 |
| 安裝方式 |
配合LD60G底座安裝，插拔式結構 |
| 重量 |
約140g |
| 外形尺寸 |
85mm×85mm×35mm（含底座） |

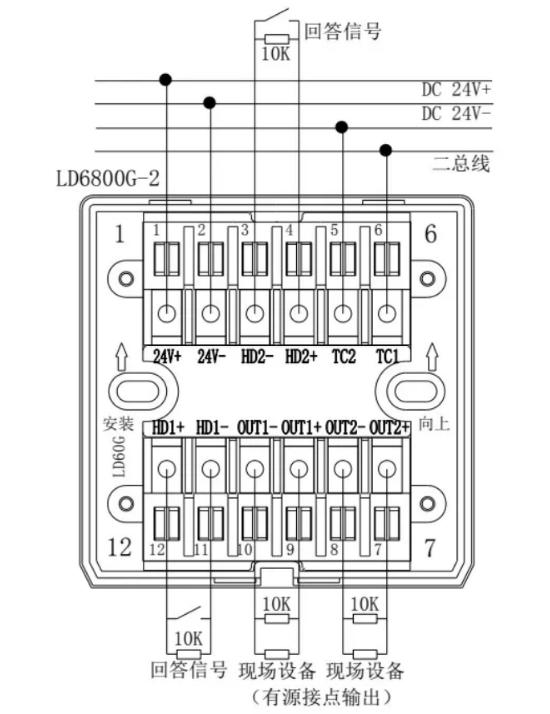

四、LD6800G-2雙輸入/輸出模塊接線圖
TC1、TC2：探測二總線，無極性
24V+、24V-：24V電源，有極性 （不接電源會報故障）
HD1+、HD1-；HD2+、HD2-：回答信號
OUT1+、OUT1-；OUT2+、OUT2-：有源輸出信號
五、LD6800G-2雙輸入/輸出模塊外形尺寸圖
六、LD6800G-2雙輸入/輸出模塊其他說明
使用編址器配件，可利用限位將模塊上殼與編址器配件對齊后將探針與模塊觸點進行連接后，可以直接按壓到模塊上進行類型值編址。
