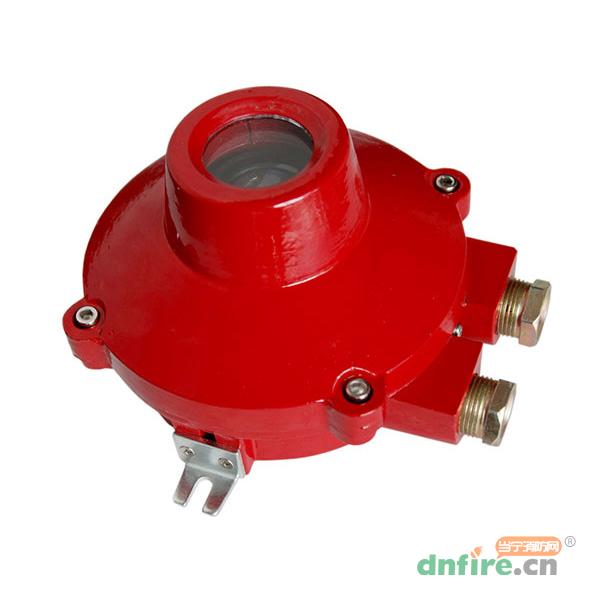

一、DFTC-HW型防爆紅外光束感煙火災探測器的概述
DFTC-HW型防爆紅外光束感煙火災探測器(以下簡稱探測器)為非編碼、繼電器輸出開關量信號、對射式線型紅外光束感煙火災探測器，由發射器和接收器成對組成，相對安裝在保護空間的兩端，對一定濃度的煙霧報警，屬于線型的感煙火災探測器。探測器具備強大的分析判斷能力，完成系統的調試、火警的判斷和故障的判斷，并通過指示燈和信號輸出端子給出狀態指示。該探測器還具有根據外界環境參數變化補償?shù)墓δ?，降低了探測器對現場環境潔凈程度的要求。接收器上設有六個表示接收紅外光線信號強弱的指示燈，便于工程調試。
探測器防爆性能符合GB3836—2000系列標準的要求，并經國家指定的檢驗單位檢驗合格，取得了防爆合格證書。適用于1區、2區含有Ⅱ類A、B、C級T1～T6溫度組別的爆炸性氣體環境的危險場所。
探測器通過普通輸入模塊接入各種火災報警控制器，用于易燃易爆場所中火災初級階段有煙霧發生的大面積、高舉架、長距離等場所的火災監測。
二、DFTC-HW型防爆紅外光束感煙火災探測器的技術參數
| 防爆標志 |
ExdⅡCT6 |
| 工作電壓 |
DC24V |
| 監視電流 |
≤25mA |
| 報警電流 |
≤40mA |
| 光路定向相依性角度 |
±1度 |
| 探測距離 |
3～100m |
| 輸出開關信號形式 |
正常監控狀態：S2、S3閉合
故障信號狀態：S2、S3斷開
火警報警狀態：S、S1閉合；S2、S3閉合 |
| 保護寬度 |
直徑14m |
| 外形尺寸 |
190×200×125mm |
| 安裝尺寸 |
2-φ7，中心距174mm |
| 保護面積 |
探測器可有效保護一圓柱形區域，
其保護區域?yàn)椋好娣e=長100m×直徑14m |
| 使用環境 |
溫度：-20℃～＋50℃
相對濕度：≤95％不結露
大氣壓力：80kPa～110kPa |
| 出線口螺紋 |
2-G3/4 |
| 重量 |
發射器：2.0kg;接收器：2.1kg |

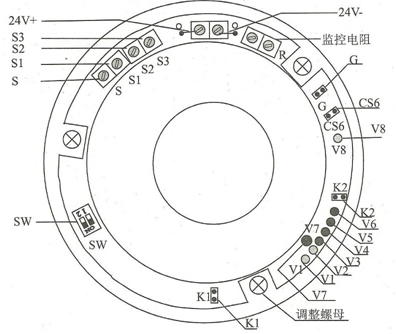

三、DFTC-HW型防爆紅外光束感煙火災探測器的接線
1.指示燈V1～V6，用于調試時接收紅外光線信號強弱指示，表示接收器接收到紅外光線信號由弱到強，黃燈表示接收器信號弱；綠燈表示接收器在正常工作區；V5綠燈表示接收器工作處于更佳工作狀態；V6紅燈表示接收器的信號恒強，不能在這個狀態下工作。
2.V7：火警指示燈。
3.V8：環境光線指示燈，一般初調試時V8不能點亮。
4.S、S1為一組繼電器信號輸出（火警），正常監視時常開，火警時閉合。
5.S2、S3為一組繼電器信號輸出（故障），正常監視時常閉，故障時常開。
6.電阻R為兩總線輸入模塊的斷線監控電阻。
7.SW為二位撥碼開關，用來控制探測器的感煙靈敏度和探測距離的關系。
8.K1為短路連接，連接時表示抗干擾延時。
9.K2為短路連接，控制V8的點亮。
