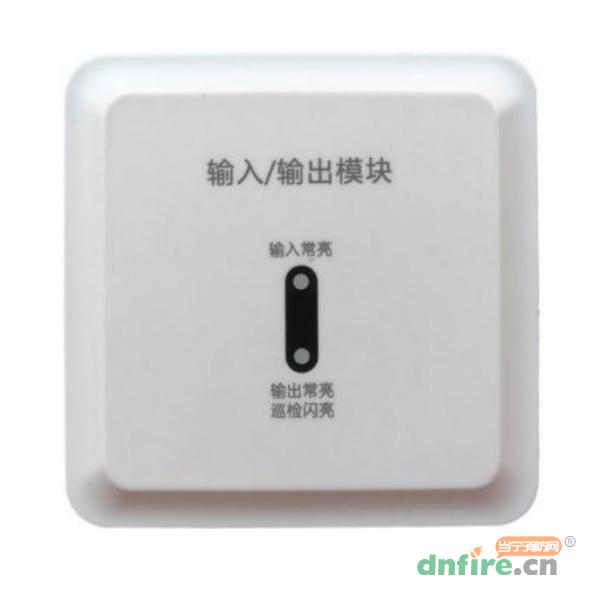

一、A9058T型輸入/輸出模塊概述
A9058T型輸入/輸出模塊可通過接入二線制總線相兼容的消防聯動控制器配套使用。采用二總線無極性供電，低功耗設計，無需外接24V電源，動作后通過干接點輸出，輸入可接其他設備的干接點報警信號。
A9058T模塊應安裝在DZ-9058底座上。
二、A9058T型輸入/輸出模塊技術參數
| 型號 |
A9058T |
| 名稱 |
輸入/輸出模塊 |
| 品牌 |
三江 |
| 工作電壓 |
總線 24V |
| 靜態電流 |
≤1.2mA |
| 動作電流 |
≤4mA |
| 輸出容量 |
2A 30VDC（Max） |
| 輸出模式 |
干節點輸出，輸出端口沒有檢測功能 |
| 輸入模式 |
模式 1：常開輸入
模式 2：常閉輸入
模式 3：設備反饋及故障輸入
|
| 負載 |
終端負載：47kΩ電阻，觸發負載：15kΩ電阻 |
| 編碼方式 |
電子編碼，地址范圍 1~324 任選 |
| 接線方式 |
二線制（L1，L2） |
| 使用環境溫度 |
室內，-10℃~+50℃ |
| 相對濕度 |
≤95%（40℃±2℃無凝露） |
| 重量 |
約 132g（帶底座） |
| 外形尺寸 |
86×86×41mm(帶底座) |
| 執行標準 |
GB16806-2006 |
| 輸出指示燈 |
輸出指示燈：巡檢狀態每 12 秒閃爍一次，動作狀態常亮；
輸入指示燈：正常狀態下關閉不亮，其他狀態如下表所示：
|
注意：
(1)動作后需要在消防聯動控制器上進行手動復位。
(2)確認A9058T模塊連接的輸入設備類型（反饋設備或火災報警設備），并在控制面板上設置A9058T模塊對應的設備類型。
(3)在模式3下，請在控制面板上將A9058T模塊的設備類型設置為“IR探測器”。
三、A9058T型輸入/輸出模塊產品安裝與調試
(1)確保A9058T模塊與施工圖上給出的型號相匹配。
(2)信號二總線采用ZR-RVS-2×1.5mm²銅芯阻燃型聚氯乙烯絕緣雙絞型軟電線，穿金屬管、可撓（金屬）電氣導管、B1級以上的鋼性塑料管或封閉式線槽保護，不同電壓等級的線纜不應穿入同一根保護管內，當合用同一線槽時，線槽內應有隔板分隔。
(3)編碼和工作模式設置：必須使用我司專用編碼器進行編碼操作，完成地址和工作模式設置。
(4)進行正確接線。
(5)使用兩個M4螺釘，通過兩個橢圓形螺絲孔固定模塊底座。然后將A9058T模塊的主體插入底座，確保它們相互接觸良好。
(6)安裝并檢查A9058T模塊后，將電源連接到消防聯動控制器。在控制器上自動登錄成功后，在巡檢時會閃爍一次，A9058T模塊就可以正常工作了。
(7)安裝完成后調試。繼電器輸出調試：消防聯動控制器向A9058T模塊發出啟動信號，改變干接點繼電器輸出狀態，A9058T模塊輸出指示燈常亮。輸入檢測調試：當監控區域發生反饋或故障狀態時，A9058T模塊向控制器發送信號，控制器向A9058T模塊返回信號。確認信息后，模塊會做出相應的輸入指示。如果輸入指示燈狀態與參數表中相同，說明模塊運行正常。
(8)模塊連接導線應留有不小于150 mm的余量，且在其端部應有明顯標志。隱蔽安裝時在安裝處應有明顯的部位顯示及檢修口。
(9)同一報警區域內的模塊宜集中安裝在金屬箱內，模塊（或金屬箱）應獨立支撐或固定，安裝牢固，并采取防潮、防腐蝕等措施，模塊不允許安裝在配電箱或配電柜內。
(10)調試完成后，將A9056T模塊及相關設備復位。
附：點擊查看A9058T型輸入/輸出模塊接線圖
