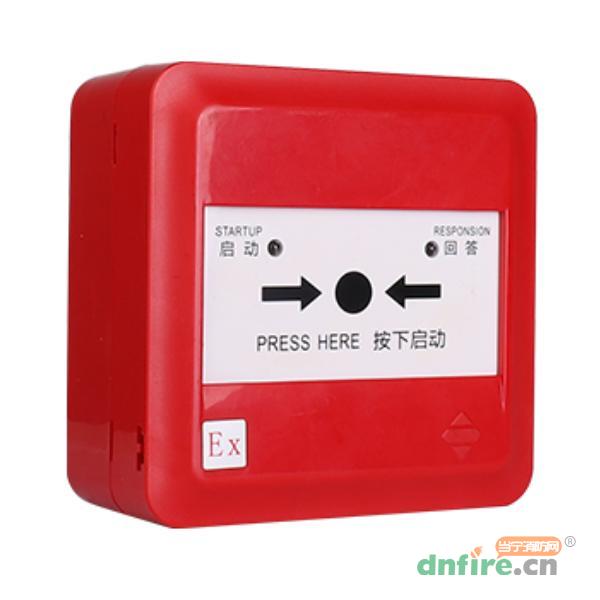

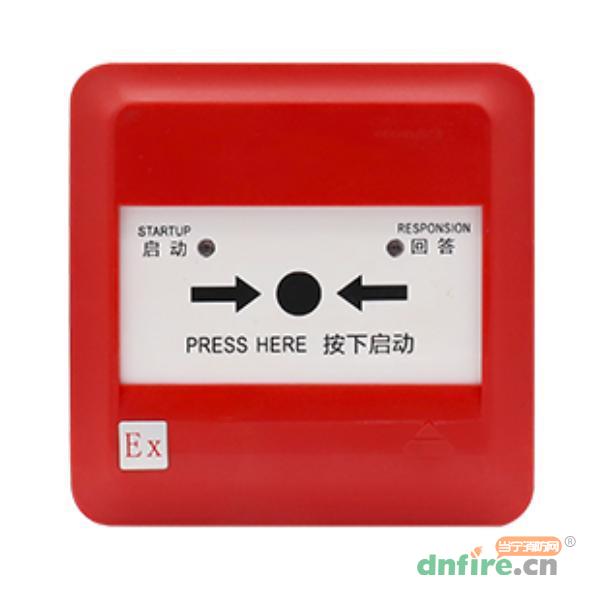

一、J-SAP-M-A63-Ex消火栓按鈕概述
J-SAP-M-A63-Ex型消火栓按鈕通常安裝在防爆場所的消火栓箱內，當人工確認發生火情后，按下此按鈕，即可啟動消防水泵，同時向消防聯動控制器發出啟動信號，消防聯動控制器接收到啟動信號，將顯示出按鈕的編碼地址并顯示設備狀態。正常運行時紅色指示燈閃亮，啟動時紅色指示燈常亮，接收到控制器發來的反饋聯動命令時綠色指示燈常亮。
該消火栓按鈕防爆類型為本質安全型，符合GB 3836.1-2021《爆炸性環境第1部分：設備通用要求》和GB 3836.4-2021《爆炸性環境第4部分：由本質安全型“i”保護的設備》的有關規定，適用于石油、化工行業等有防爆要求的1區及2區使用。該消火栓按鈕須與兼容的安全柵配套使用。消火栓按鈕內置微處理器，支持電子編碼。
二、J-SAP-M-A63-Ex消火栓按鈕特點
防爆類型為本質安全型；
全電子編碼，可通過編碼器現場改寫；
采用上、下蓋結構設計，安裝、調試、維護簡單方便；
消火栓按鈕提供無源輸出觸點，可通過中間繼電器直接控制其它外部設備，如消防水泵；
消火栓按鈕上的按片在按下后可用專用工具復位，不會破碎，可重復使用；
無極性二總線連接，安裝、維護方便；
消火栓按鈕具有唯一ID碼，維護簡單方便。
三、J-SAP-M-A63-Ex消火栓按鈕參數
| 型號 |
J-SAP-M-A63-Ex |
| 名稱 |
消火栓按鈕 |
| 品牌 |
三江 |
| 防爆標志 |
Ex ib IIC T6 Gb |
| 適用爆炸環境 |
含有 II 類 A、B、C 級 T1~T6 組可燃?xì)怏w或蒸汽與空氣形成的爆炸性混合物的 1 區、2 區危險場所 |
| 防爆參數 |
Ui：28V，Ii：118mA，Pi：826mW，Ci：81.9pF，Li：0mH |
| 安全柵參數 |
Uo：28V，Io：118mA，Po：826mW，Co：0.05μF，Lo：3.5mH |
| 工作方式 |
無極性二總線 |
| 工作電流 |
監視狀態＜300uA，啟動狀態＜2mA |
| 輸出觸點 |
容量 0.1A/30VDC，常開觸點 |
| 外型尺寸 |
90×90×43（mm）（帶底座） |
| 編碼方式 |
電子編碼，編碼地址 1～324 任選 |
| 重量 |
約 112g（帶底座） |
| 啟動零件 |
重復使用型塑料按片，啟動后可用專用工具人工手動復位 |
| 啟動方式 |
人工按下按片 |
| 使用環境溫度 |
室內，-10℃～+55℃ |
| 相對濕度 |
≤95%(40℃±2℃無凝露) |
| 編碼方式 |
通過編碼器可現場編碼，地址編碼 1～324 任選 |
| 工作指示 |
紅色啟動指示燈，巡檢時閃亮，消火栓按鈕按下時常亮；
綠色回答指示燈，接收到控制器發來的反饋聯動命令時此燈點亮
|
| 配接主機 |
消防聯動控制器 |

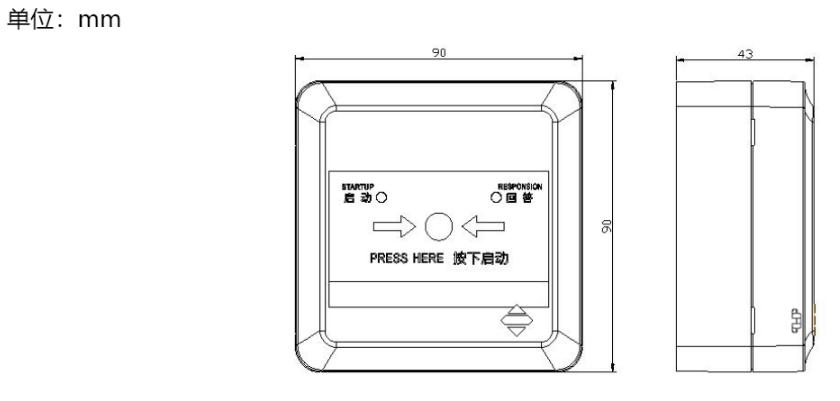

四、J-SAP-M-A63-Ex消火栓按鈕外形尺寸圖

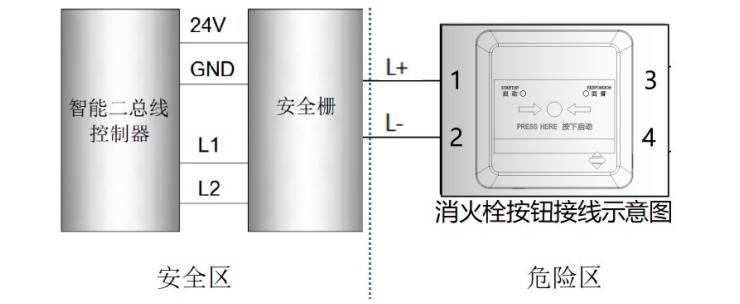

五、J-SAP-M-A63-Ex消火栓按鈕接線圖

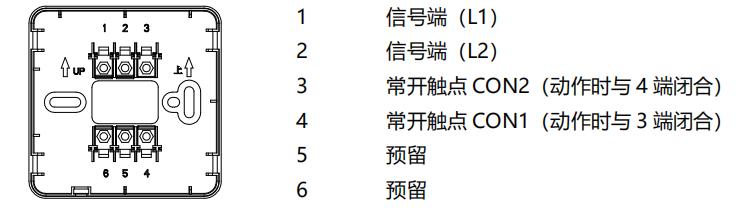

配套安裝底座(DZ-A60-Ex)示意圖
一般使用：控制器接安全柵在安全區，消火栓按鈕在危險區通過1、2端口接到安全柵。
擴展使用：可把消火栓按鈕3、4端口當作開關使用，最大可帶0.1A/30VDC負載。
