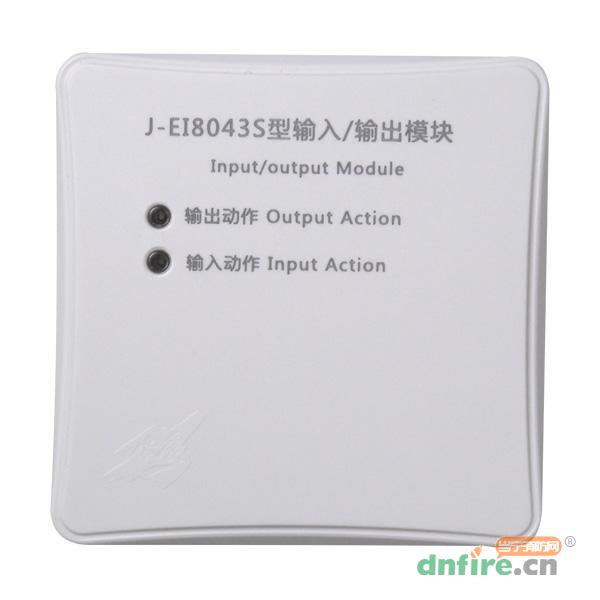

一、J-EI8043S型輸入/輸出模塊的概述
J-EI8043S型輸入/輸出模塊（以下簡稱EI8043S模塊）接入依愛公司生產的消防聯動控制器的總線上,由模塊內置的微處理器控制繼電器動作來啟動外部消防設備。有一組輸入和一組輸出,其中輸入既可以檢測設備的返回信號，也可以檢測報警信號。若每個模塊只作為輸出模塊使用,則只占用一個地址;若把輸入作通用輸入報警口使用,則還需占用一個地址，因此每個模塊最多占用2個地址。
電子編碼，唯一ID，控制器在線編址或編碼器設地址，調試功能強大.接收控制器的命令啟動/關閉繼電器。輸入線和輸出線的故障檢測。通過無源常開觸點監視外部設備動作情況。輸入動作和輸出動作時分別有光指示。
二、J-EI8043S型輸入/輸出模塊的技術參數
1）使用環境溫度：-10℃~+55℃
2）使用環境濕度：＜95%RH（不凝露）
3）總線長度：≤2000m（截面積1.0mm²銅質雙絞線）
4）總線工作電壓：DC24V脈動電壓
5）監視電流：≤0.35mA
6）線制：兩總線（無極性）
7）動作電流：≤3mA
8）輸出觸點容量：DC24V/2A
9）輸出動作指示燈：紅色，輸出動作時點亮
10）輸入動作燈：紅色，檢測到輸入動作信號后點亮，巡檢閃亮（周期8s）
11）執行標準：GB 16806-2006《消防聯動控制系統》
三、J-EI8043S型輸入/輸出模塊接線圖

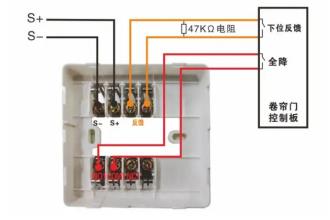

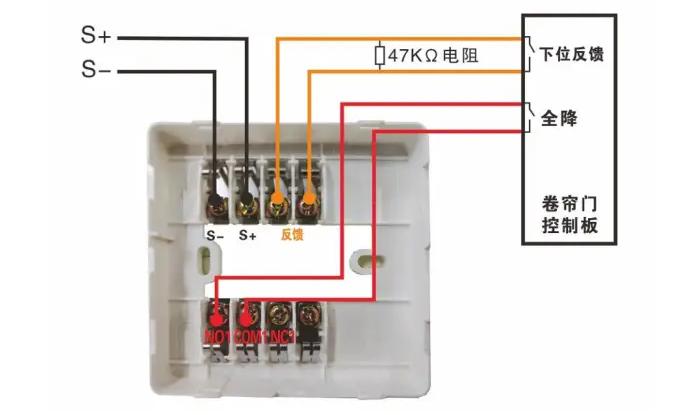

J-EI8043S輸入輸出模塊控制卷簾門接線圖：

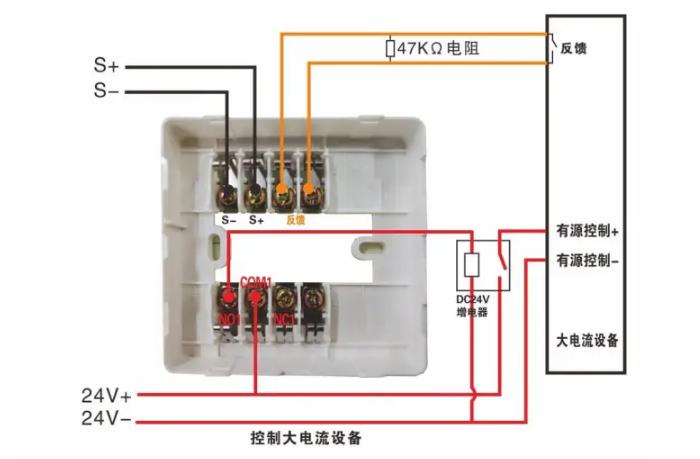

J-EI8043S輸入輸出模塊控制大電流設備接線圖：
備注：產品出廠時無匹配電阻，需將產品設置為不檢斷線模式。
