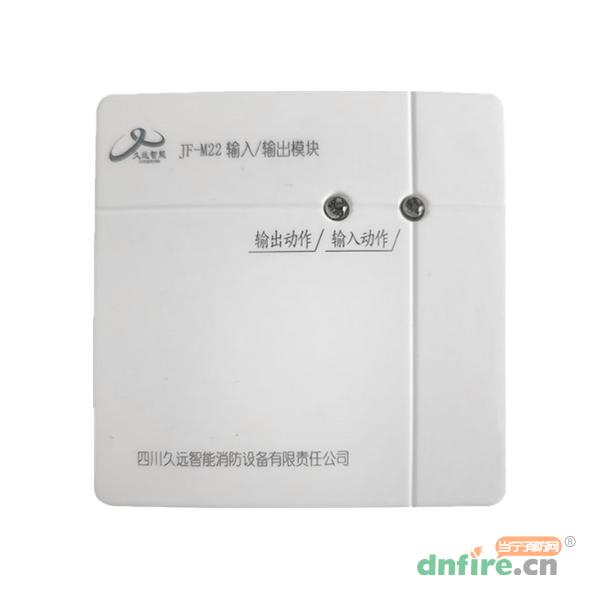

一、JF-M22輸入/輸出模塊的簡介
JF-M22是一種輸入/輸出模塊，接于JF999火災報警控制器（聯動型）回路二總線上。控制器可以通過模塊去啟動受控設備，如防排煙閥、送風閥、防火卷簾門、風機、警鈴等，并可接收受控設備動作后的反饋信號。
模塊安裝在受控設備的附近，也可安裝在樓層的端子模塊箱內。模塊采用電子編碼。模塊的輸出動作控制邏輯可根據工程情況編程完成。當控制器接收到探測器的報警信號后，根據預先編入的程序，向模塊發出啟動信號，模塊迅捷完成輸出動作以啟動受控設備，并點亮‘輸出動作’指示燈；模塊還可接收輸入信號，輸入方式為一對無源常開觸點轉為閉合，接在模塊的AS-、AS+端子上，當無源常開觸點閉合時，模塊迅捷動作，點亮輸入動作指示燈并向控制器發送反饋信號，通常用此功能來反映受控設備是否被成功啟動或啟停狀態。
二、JF-M22輸入/輸出模塊的特點
a)內置CPU，智能化高，可靠、穩定；
b)采用SMT表面貼裝工藝；
c)通過二總線接收控制器的啟?？刂菩盘?，受控啟停的邏輯可通過軟件編程實現。
d)輸出動作為一對無源常開觸點，觸點容量為DC30V/2A；接到啟動指令后，其常開輸出觸點在不同編址方式下處于2種狀態，只有當接收到停止指令或切斷電源時才恢復狀態。
e)輸入為一對常開無源觸點；當無源觸點閉合，模塊迅捷點亮輸入動作燈并通過二總線向控制器發送反饋信號；
f)采用電子編碼方式。
g)無極性二總線，導線截面積為1.0-1.5mm2，傳輸距離≥1000m。
h)插拔式結構，布線后工程調試前再將部件插入底座。易于施工、維護；
i)指示燈：2只紅色指示燈，分別指示正常監控態、輸出動作態、輸入動作態；
j)BM999A編碼器不同編址方式下模塊的三種性能：
◆常規編址：模塊啟動后只動作一次，此編址方式下模塊檢測繼電器外圍線路連通與否。
◆脈沖不檢測編址：模塊啟動后脈沖式動作，此編址方式下模塊不檢測繼電器外圍線路連通與否。
◆持續不檢測編址：模塊啟動后只動作一次，此編址方式下模塊不檢測繼電器外圍線路連通與否。
三、JF-M22輸入/輸出模塊的技術參數
| 工作電壓 |
DC24V±3V 控制器提供，調制型 |
| 工作溫度 |
-10~+50℃ |
| 相對濕度 |
≤95%(40±2℃) |
| 工作電流 |
≤300μA （DC24V） |
| 編碼方式 |
電子編碼 |
| 編碼范圍 |
1-200 |
| 確認燈 |
輸出動作燈（紅色） |
正常監控態 |
不亮 |
| 收到啟動信號后 |
閃亮 |
| 輸入動作燈（紅色） |
正常監控態
收到啟動信號后
|
不亮
閃亮
|
四、JF-M22輸入/輸出模塊的技外形尺寸
