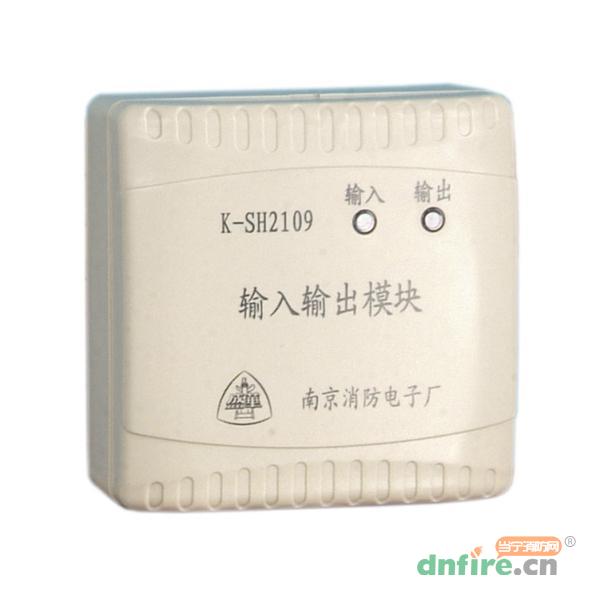

一、K-SH2109輸入輸出模塊的概述
K-SH2109輸入/輸出模塊，主要用于啟動火災報警控制器（聯動型）控制的消防聯動設備并接收設備動作后的反饋信號，準確檢測模塊與消防聯動設備之間線路的斷路、短路故障。
啟動聯動設備并接收其動作后的反饋信號，電子編碼可設定，具有線路檢測功能可設定為常開或常閉，可安裝在86預埋盒上，主體與接線底座為插拔式，現場布線一路信號二總線無極性、一路電源線DC24V無極性、一路控制信號線、一路反饋信號線無極性。
二、K-SH2109輸入輸出模塊技術參數
| 連線方式 |
探測回路總線二根（無極性），直流 24V 二根（無極性） |
| 線路檢測 |
輸入線路發生斷路或短路時模塊自動檢測，并上報給控制器，顯示該模塊報修，
輸出線路發生斷路或短路時模塊自動檢測，并上報給控制器，顯示該模塊報修
|
| 信號總線電壓 |
總線 24V；允許范圍：18V~26V |
| 電源總線電壓 |
DC24V ；允許范圍：DC18～DC26V |
| 工作電流 |
總線監視電流＜0.7mA、 總線動作電流＜3mA；
電源監視電流＜1.5mA 、電源動作電流＜15mA
|
| 無源輸出 |
容量為 DC24V/1.1A |
| 有源輸出 |
容量為 DC24V/1.1A |
| 輸出控制方式 |
脈沖、電平 |
| 地址編碼 |
1～240（可現場編碼） |
| 工作溫度 |
-10℃～+55℃ |
| 相對濕度 |
≤95%，不凝露 |
| 外殼顏色 |
乳白色 |
| 安裝孔距 |
62mm |
| 重量 |
約96g(包含底座) |
| 外形尺寸 |
85mm×85mm×39.5mm(包含底座) |
| 執行標準 |
GB16806-2006 消防聯動控制系統 |
三、K-SH2109輸入輸出模塊接線圖

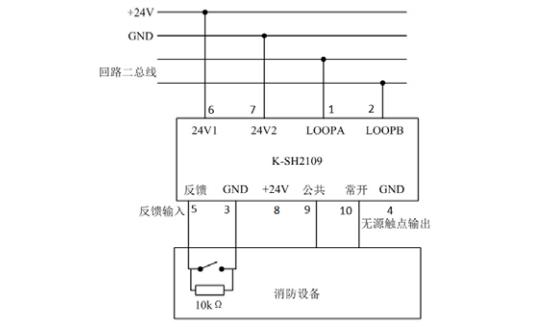

K-SH2109輸入輸出模塊無源觸點輸出與消防設備接線示意圖

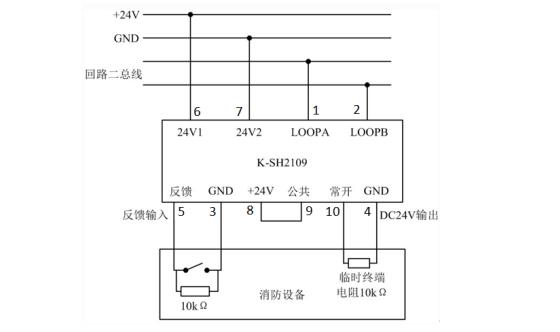

K-SH2109輸入輸出模塊有源輸出與消防設備接線示意圖
注意：
?。?）安裝設備之前，請切斷回路的電源，確認全部底殼安裝牢靠，底殼的連接線準確無誤。
（2）模塊安裝之前預先編碼。
?。?）模塊安裝之前設定需要的輸出方式。
?。?）模塊設為有源輸出時，如果調試時設備暫時無法接入可以在設備端連接10kΩ臨時終端電阻充當消防設備，待調試完畢必須取下來。
（5）模塊出廠設置為反饋線路檢測開啟狀態，模塊反饋（端子5）與GND（端子4）輸入線路末端（設備端）必須并聯一個10kΩ的終端電阻，否則報故障。
