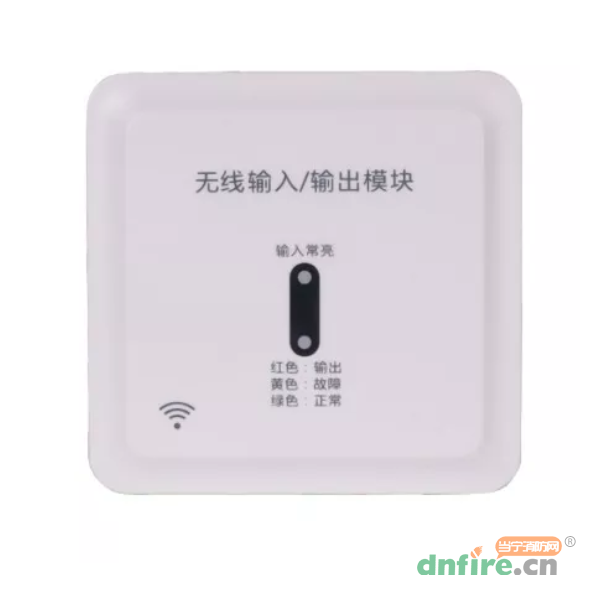

一、KZJ-656L無線輸入/輸出模塊概述
KZJ-656L型無線輸入/輸出模塊是一款內置無線通訊模塊的輸入/輸出模塊。它能夠?qū)ο缆?lián)動設備進行輸出控制（如排煙閥、送風閥、防火閥等），并可接收聯動設備的反饋信號，判斷被聯動設備是否正常工作，通過無線通訊向控制器上報火警信號。KZJ-656L模塊使用1節DC3V鋰錳電池供電，耗電低微，且具有電池電壓檢測電路，當供電電池的電壓低于2.75V時，向控制器上報低電壓故障。
二、KZJ-656L無線輸入/輸出模塊特點
輸入/輸出方式:常開檢線輸入、無源常開輸出(繼電器觸點容量2A 30VDC)；
插接端子與電路板使用焊接的方式接觸，可靠性極強，絕大多數競品均使用金屬彈片彈壓式接觸方式，容易因氧化、生銹等造成接觸不良；
電路板全浸蠟工藝，具有高度防潮防腐性能；
模塊能夠?qū)ο缆?lián)動設備進行輸出控制(如排煙閥、送風閥、防火閥等)，并可接收聯動設備的反饋信號，判斷被聯動設備是否正常工作；
模塊使用1節DC3V鋰錳電池供電，耗電低微，且具有電池電壓檢測電路，當供電電池的電壓低于2.8V時，向控制器上報低電壓故障。
三、KZJ-656L無線輸入/輸出模塊參數
| 額定工作電壓 |
DC3V |
| 監視平均電流 |
<10μA |
| 報警平均電流 |
<60mA |
| 發射功率 |
≤17dBm |
| 最大通訊距離 |
1000m |
| 接受靈敏度 |
-126dBm |
| 使用頻率 |
470MHz-510MHz |
| 狀態指示 |
紅綠黃三色指示燈 |
| 外形尺寸 |
直徑86*86*41（mm） |
| 殼體材料、顏色 |
ABS白色 |
| 使用環境 |
溫度-10℃～+50℃，相對濕度:≤95%(40℃±2℃無凝露) |
| 輸入/輸出方式 |
常開檢線輸入，無源常開輸出（繼電器觸電容量2A 30VDC） |

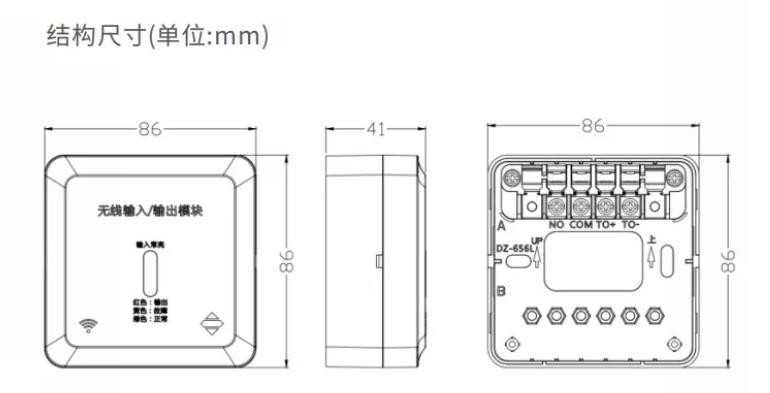

四、KZJ-656L無線輸入/輸出模塊外形尺寸圖

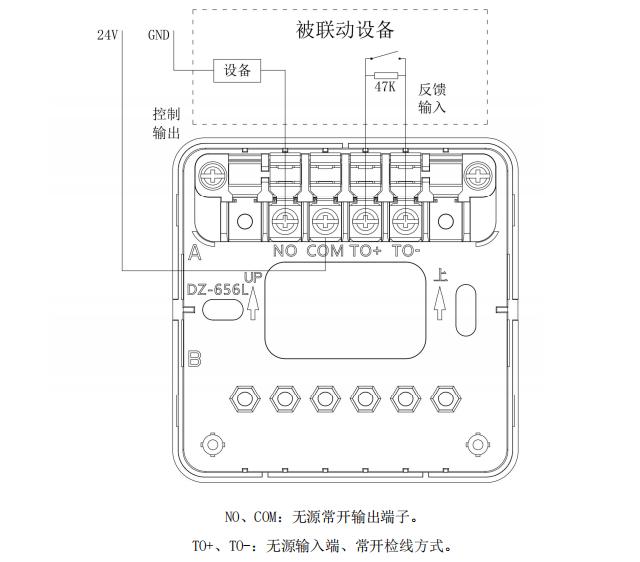

五、KZJ-656L無線輸入/輸出模塊接線圖
六、KZJ-656L無線輸入/輸出模塊調試方法
調試階段，模塊需將自身信息如生產類型、物理地址等錄入控制器。按下調試鍵，綠色指示燈閃爍3次進入網操作；連續按下調試鍵2次后，再長按調試鍵3秒以上，綠色指示燈閃爍6次解除入網（詳細方法見控制器使用說明書），登陸正常后，模塊處于巡檢狀態，綠色指示燈約6分鐘閃爍一次。通過控制器發送啟動信號，經由模塊傳送給所連接的聯動設備，模塊輸出指示燈紅燈常亮。聯動設備動作后給出反饋信號，模塊收到反饋信號后輸入指示燈紅燈常亮。當控制器撤消啟動命令后，模塊輸出指示燈紅燈熄滅，當被聯動設備撤消動作后，模塊輸入指示燈紅燈熄滅，模塊上報正常信息給控制器；如上述情況均正常，則說明模塊工作正常。
七、KZJ-656L無線輸入/輸出模塊使用注意事項
1.正常環境下，電池使用壽命可達到五年左右，但高溫高濕等惡劣環境將縮短使用時間；
2.當模塊報電池欠壓故障時請及時更換相同型號電池；
3.模塊應在系統調試前才可安裝，在安裝前應妥善保管并應采取相應的防塵、防潮、防腐蝕措施；
4.在遇到真實火災之后，建議更換新電池；
5.確保模塊與無線火災報警控制器配套使用。
