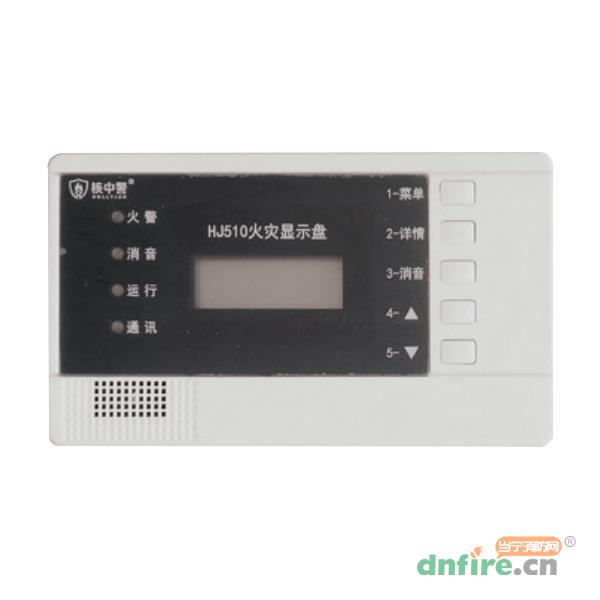

一、HJ510火災顯示盤概述
HJ510型火災顯示盤（以下簡稱HJ510），是我公司新一代兩線制火災顯示盤。采用中文液晶顯示方式，掛接在我公司火災報警控制器回路線上，通過兩總線與控制器進行實時通訊，以顯示其所在樓層或防火分區內總線負載的火警信息，并設有相應的聲、光指示。
二、HJ510火災顯示盤特點
*采用壁掛式結構，體積小，安裝簡便。
*采用總線供電，總線即通訊又供電，功耗低，安裝方便。
*分段設置顯示范圍，可跨回路顯示，使用靈活、方便。
*顯示盤占回路總線地址，在與本公司控制器連接時編址范圍：0-255。
三、HJ510火災顯示盤結構特征與工作原理

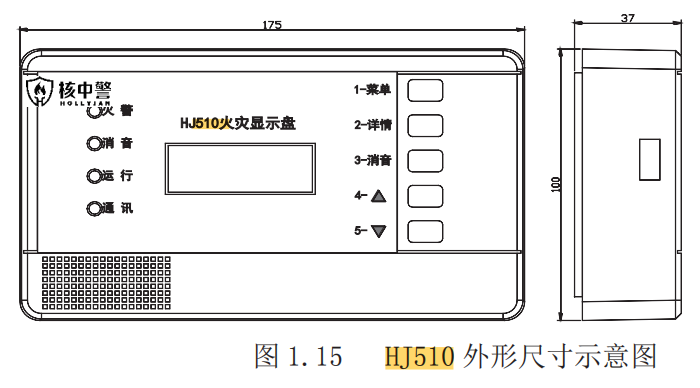

*HJ510外形尺寸示意圖如圖1.15所示。
*工作原理
HJ510采用強抗干擾HDSC單片機設計，總線供電，通過兩總線與控制器進行實時通訊及供電，顯示其監視范圍內的火災報警信息，顯示信息包括負載的回路號、地址號和中文地址等詳細信息，同時發出相應的聲、光指示；受檢于控制器，當脫離總線后控制器將報出故障。
四、HJ510火災顯示盤技術參數
*工作電壓：DC24V
*工作電流：總線工作電流≤7mA
*使用環境：溫度：-10℃～+50℃相對濕度：≤95%（不凝露）
*顯示容量：火警信息：200條
*外形尺寸：長175 mm×寬100 mm×厚37mm
*安裝孔距：57.5mm～62mm
*執行標準：GB 17429-2011
五、HJ510火災顯示盤安裝方法與布線方式
*安裝方法：

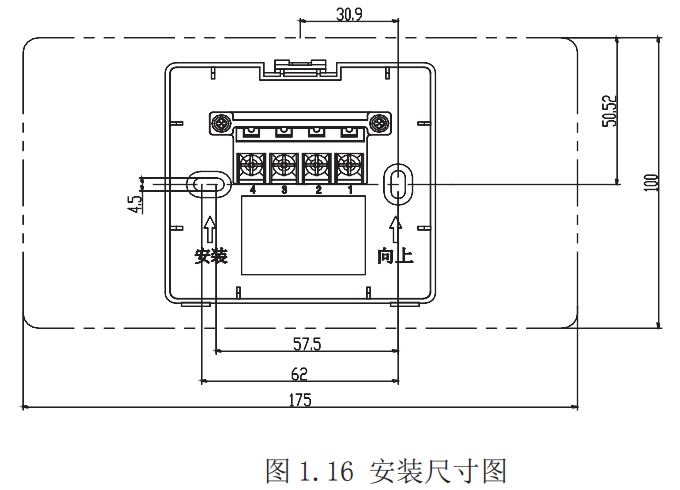

如下圖1.16所示，底座安裝時需預留足夠HJ510安裝空間。
底座固定好后，“3”、“4”端子連接控制器總線，然后將HJ510垂直安裝在底座上，確保與底座卡緊到位。
4.2、接線端子說明：
“3”、“4”:接控制器兩總線，無極性。
4.3、布線要求：信號總線須使用RVS雙絞線，且截面積應≧1.0mm2。
