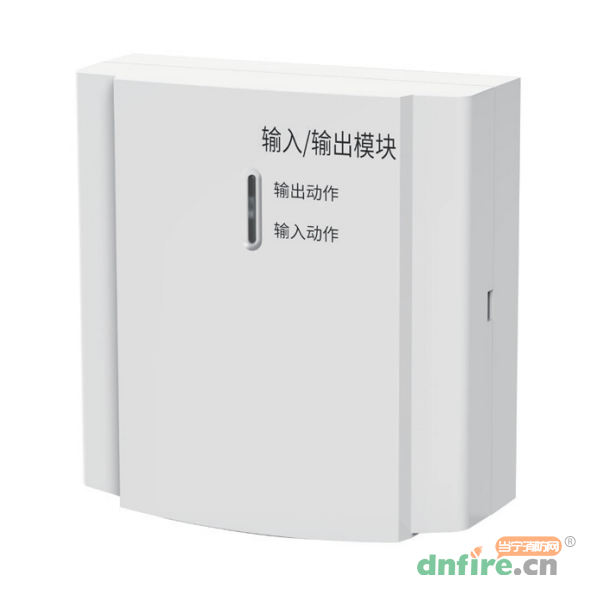

一、HD200CM智能輸入輸出模塊概述
HD200CM輸入/輸出模塊是一個智能可編址模塊，模塊占用兩個連續地址。設置輸出模塊地址(N)，輸入模塊地址(N+1)會自動生成。模塊可監視一路無源開關量信號輸入的正常、開路、短路狀態模，并控制一路24V直流電源輸出，且監控24V電源狀態。輸出模塊在監視狀態下，可監視輸出線路的正常、開路、短路、電源故障狀態。
模塊具有鎖存功能，鎖存功能可探測和保存監視電路中發生的瞬間事件。
兩個紅色LED指示燈分別指示輸入模塊和輸出模塊的工作狀態。正常監控狀態通信時指示燈閃爍；輸入模塊短路時，輸入指示燈常亮。輸出模塊動作時，輸出模塊指示燈常亮。
二、HD200CM智能輸入輸出模塊技術參數
| 型號 |
HD200CM |
| 名稱 |
輸入/輸出模塊 |
| 品牌 |
霍尼韋爾 |
| 工作電壓范圍 |
DC15～32V |
| 工作溫度范圍 |
-10℃～+55℃ |
| 工作濕度范圍 |
5%～95%RH相對濕度，無凝結 |
| 平均監控電流 |
430μA@24VDC(持續通訊，每5秒響應一次并閃亮LED) |
| 最大報警電流 |
6.2mA@24VDC(LED亮，輸入短路，輸出動作) |
| 終端電阻 |
47K |
| 最大監視回路線阻 |
1K |
| 外部電源輸入電壓 |
額定DC24V |
| 外部電源輸入電流 |
最大2A |
| 重量 |
約95g 含底座 |
| 外形尺寸 |
90mm(長)×86mm(寬)×39mm(高)含底座 |
| 執行標準 |
GB 16806-2006 |

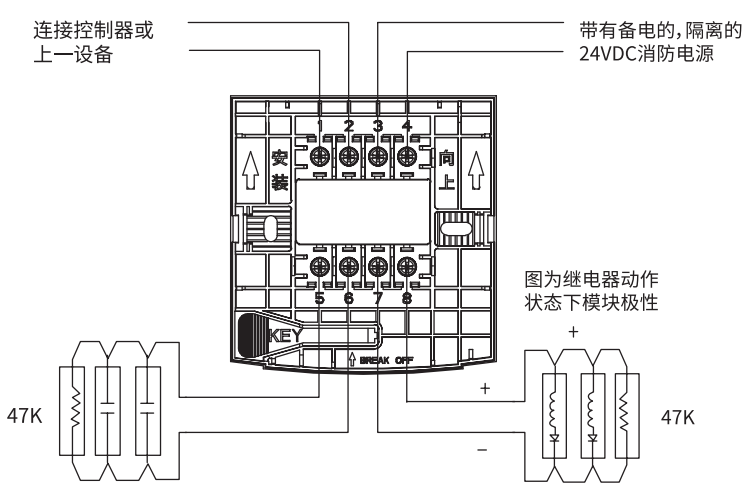

三、HD200CM智能輸入輸出模塊接線示意圖
具有開關量閉合觸點的設備均可使用，但同一模塊不能兼有報警、監視及聯動安全設備功能。
對開關量閉合觸點的設備的安裝，請按照制造商說明進行。
