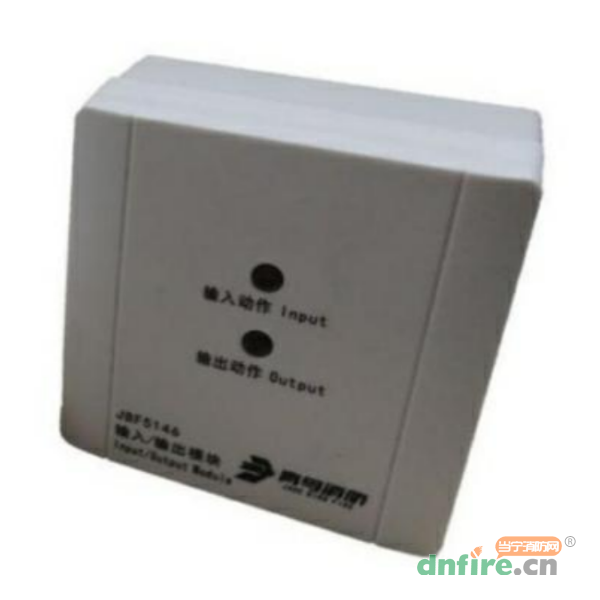

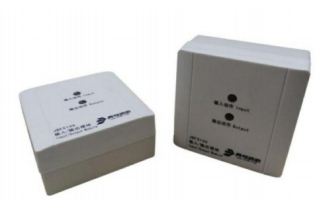

一、JBF5146輸入/輸出模塊概述
JBF5146輸入/輸出模塊是青鳥消防開發的可實現長脈沖輸出方式的控制模塊。
該模塊主要用于消防聯動設備的控制，并可接收聯動設備動作后的應答信號從而判斷被控設備是否動作，同時可對被控設備與模塊的輸入端和輸出端連接線路狀態進行監測。在使用過程中消防聯動控制器發出命令，通過輸入輸出模塊啟動或停止與該模塊連接的外部設備，同時監測外部設備工作狀態。
二、JBF5146輸入/輸出模塊產品特點
◎內置微處理器；
◎采用SMT表面貼裝工藝；
◎具有一組最大能量DC22V/60mA/60min輸出端口；
◎模塊工作電壓范圍廣，可在DC18-28V范圍內正常工作；
◎通信采用二總線技術，無極性要求；
◎施工中建議使用雙絞線，導線截面積不小于1.5mm2；
◎回路信號處理電路與輸入輸出檢測信號處理電路實現電氣隔離，模塊穩定性高，抗干擾能力強；
◎電子編碼方式，可通過專用電子編碼器編址；
◎模塊采用易于客戶施工、維護的插拔式結構。先安裝底座，線路檢查完成后再裝主體進行開通調試。
◎具備完善的故障檢測功能（包括輸入、輸出端的斷路、短路檢測）。
三、JBF5146輸入/輸出模塊技術參數
| 型號 |
JBF5146 |
| 名稱 |
輸入輸出模塊 |
| 品牌 |
青鳥消防 |
| 工作電壓 |
DC18-28V，調制型，控制器提供 |
| 射頻電磁場輻射抗擾度 |
30V/M |
| 監視電流 |
≤0.5mA（DC24V） |
| 報警電流 |
≤1.0mA（DC24V） |
| 輸出容量 |
DC22V/60mA/60min |
| 編碼方式 |
電子編碼器編碼，1-200 |
| 確認燈 |
監視狀態：“輸入動作”指示燈紅色閃亮，“輸出動作”指示燈紅色閃亮 |
| |
動作狀態：“輸入動作”指示燈紅色常亮，“輸出動作”指示燈紅色常亮 |
| |
故障狀態：“輸入動作”指示燈不亮，“輸出動作”指示燈紅色不亮 |
| 產品質量 |
127g |
| 外形尺寸 |
85mm長*85mm寬*41mm高（含底座） |
| 工作環境 |
-10～55℃ |
| 相對濕度 |
≤95%，無凝露 |

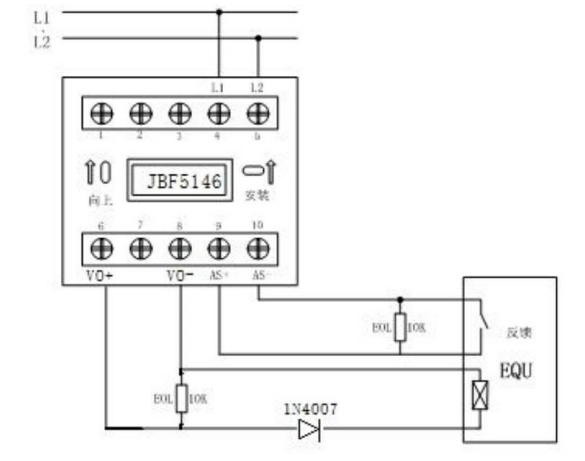

四、JBF5146輸入/輸出模塊接線圖
L1(端子4)、L2(端子5)：接回路總線，無極性：
輸入功能：AS+(端子9)、AS-(端子10)：接應答（無源觸點）。
連接在AS+和AS-上的監視設備的動作端必須并聯10KΩ終端電阻：
輸出功能：
VO+(端子6)、VO-(端子8)：接被控設備，模塊啟動后VO+(端子6)和VO-(端子8)輸出
注意：模塊設備輸出最大能量DC22V/60mA/60min，不提供一直存在的持續電壓。
五、JBF5146輸入/輸出模塊調試方法
首先使用電子編碼器對JBF5146輸入/輸出模塊進行編碼。
模塊安裝好后操作控制器對其進行登記，然后必須在系統中將其設置成電池儲能設備。
進入手動啟?，F(xiàn)場設備界面，輸入要啟動的模塊回路及地址啟動，模塊輸出動作指示燈變?yōu)榧t色常亮，被控設備動作，模塊收到被控設備的無源反饋后輸入動作指示燈變?yōu)榧t色常亮。
復位被控設備，模塊恢復正常監視狀態。
