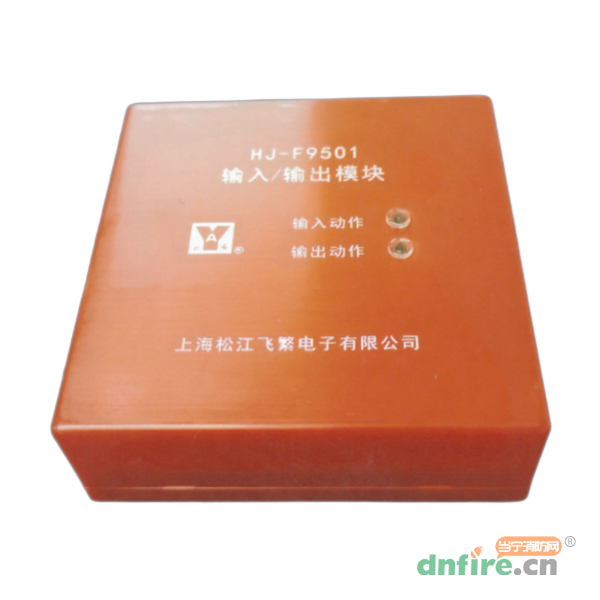

一、HJ-F9501輸入/輸出模塊概述
HJ-F9501輸入/輸出模塊符合標準GB16806-2006《消防聯動控制系統》的要求。具有動作信號輸出的被動型消防設備(如:排煙口、送風口、防火閥等)通過模塊連接到總線上，本產品能夠將控制器的聯動指令傳給受控設備，然后再將受控設備的動作反饋信號送回控制器。本產品接線方便牢靠，外形小巧美觀，采用性能卓越的單片機，具有強大的分析判斷能力。本產品通過在其內部固化的運算程序，可自動對連接受控設備的控制線（斷路，短路）、反饋線（斷路、短路）進行檢測，并通過指示燈和信號端子給出狀態指示。
二、HJ-F9501輸入/輸出模塊功能特點
◎內置微處理器，采用SMT表面貼裝工藝。
◎回路信號處理電路與輸入輸出檢測信號處理電路實現電氣隔離，抗干擾能力強。
◎具有一組繼電器輸出觸點，觸點容量DC30V/2A。
◎具備狀態監測和多種故障檢測功能。
◎插拔式結構，易于施工、維護方便。
◎兩線制，信號線無極性。功耗低，通訊距離1500m。
三、HJ-F9501輸入/輸出模塊技術參數
| 型號 |
HJ-F9501 |
| 名稱 |
輸入/輸出模塊 |
| 品牌 |
松江 |
| 工作電壓 |
DC18V-28V，調制型，控制器提供 |
| 監視電流 |
≤0.25mA（DC24V） |
| 觸點容量 |
DC30V /2A |
| 報警電流 |
≤1mA（DC24V） |
| 射頻抗擾度 |
30V/M |
| 確認燈 |
監視狀態時輸入動作燈紅色閃亮、輸出動作燈紅色閃亮，
動作狀態時輸入動作燈紅色常亮、輸出動作燈紅色常亮
|
| 編址方式 |
使用專用電子編碼器 |
| 編址范圍 |
1-252 |
| 線制 |
兩線制，信號線無極性 |
| 通訊距離 |
1500m |
| 工作溫度 |
-10℃～+55℃ |
| 貯存溫度 |
-20℃～+65℃ |
| 相對濕度 |
≤95%（無凝露） |
| 防護等級 |
IP20 |
| 外殼材質 |
ABS |
| 外觀 |
紅色 |
| 產品重量 |
130g |
| 外形尺寸 |
90.5mm×90.5mm×31mm |
| 執行標準 |
GB16806-2006《消防聯動控制系統》 |
