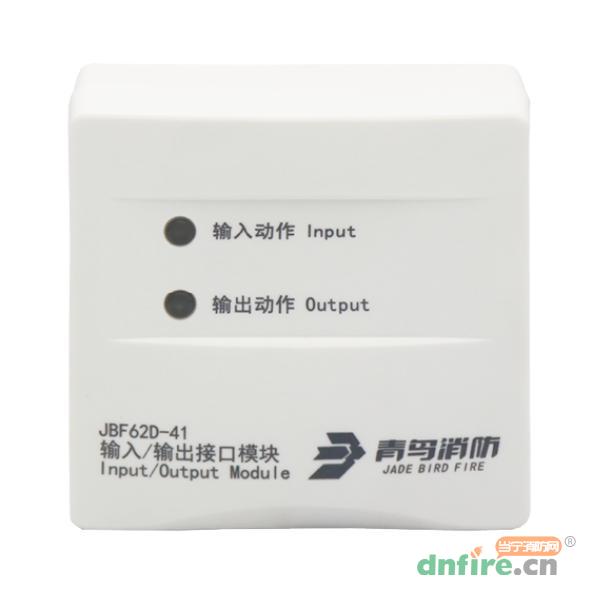

一、JBF62D-41輸入/輸出接口模塊概述
JBF62D-41輸入/輸出接口模塊是青鳥消防開發應用于防火門監控系統的現場部件，用于對外接電動閉門器或電動門吸等設備進行狀態監測。該模塊專門針對單常開門設計，為單輸出、單路輸入接口,占用一個回路地址點。該接口模塊適用于上電關門或斷電關門的電動閉門器等設備。
二、JBF62D-41輸入/輸出接口模塊特點
內置微處理器
采用SMT表面貼裝工藝
DC24V直流電源輸入，DC24V有源繼電器輸出
通信采用二總線技術，無極性要求，在保證低功耗的同時使
傳輸距離最遠達1500m
施工中建議使用雙絞線，導線截面積不小于1.5mm2
采用青鳥消防自主研發的朱鹮芯片，抗干擾能力強，穩定性高
回路信號處理電路與輸出檢測信號處理電路實現電氣隔離，模塊穩定性高，抗干擾能力強
電子編碼方式，可通過專用電子編碼器編址或防火門監控器在線編址
采用易于客戶施工、維護的插拔式結構。先安裝底座，線路檢查完成后再裝主體進行開通調試
具備完善的故障檢測功能
針對單常開門設計，為單路輸出、單路輸入接口，占用一個回路地址點
三、JBF62D-41輸入/輸出接口模塊參數
| 型號 |
JBF62D-41 |
| 名稱 |
輸入/輸出接口模塊 |
| 品牌 |
青鳥消防 |
| 工作電壓 |
DC18-28V，聯動電源提供 |
| 回路總線 |
DC13-28V，調制型，控制器提供 |
| 射頻電磁場輻射抗擾度 |
30V/M |
| 監視電流 |
≤0.6mA（DC24V） |
| 報警電流 |
≤1.2mA（DC24V） |
| 輸出容量 |
0.2A/24V |
| 確認燈 |
監視狀態：“輸入動作”燈每4秒閃亮一次，“輸出動作”燈每4秒閃亮一次。
動作狀態：“輸入動作”燈紅色常亮，“輸出動作”燈紅色常亮。
故障狀態：輸入端故障“輸入動作”燈每4秒連續閃亮兩次；輸出端故障“輸出動作”燈每4秒連續閃亮兩次。
|
| 線制 |
四線制，信號線無極性，24V電源線有極性 |
| 編址范圍 |
1~252 |
| 編址方式 |
專用電子編碼器、監控器在線編址 |
| 最遠傳輸距離 |
1500m（RVS-2×1.5mm2） |
| 外觀 |
PANTONE Warm Gray 1 C（米白色） |
| 外殼材質 |
ABS（塑料） |
| 工作溫度 |
-10 ～ +55℃ |
| 貯存溫度 |
-20 ～ +65℃ |
| 相對濕度 |
≤ 95%( 無凝露 ) |
| 產品質量 |
125g |
| 外形尺寸 |
（長×寬×高）90mm×86mm×38mm（含底座） |

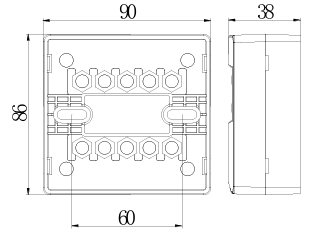

四、JBF62D-41輸入/輸出接口模塊外形尺寸圖

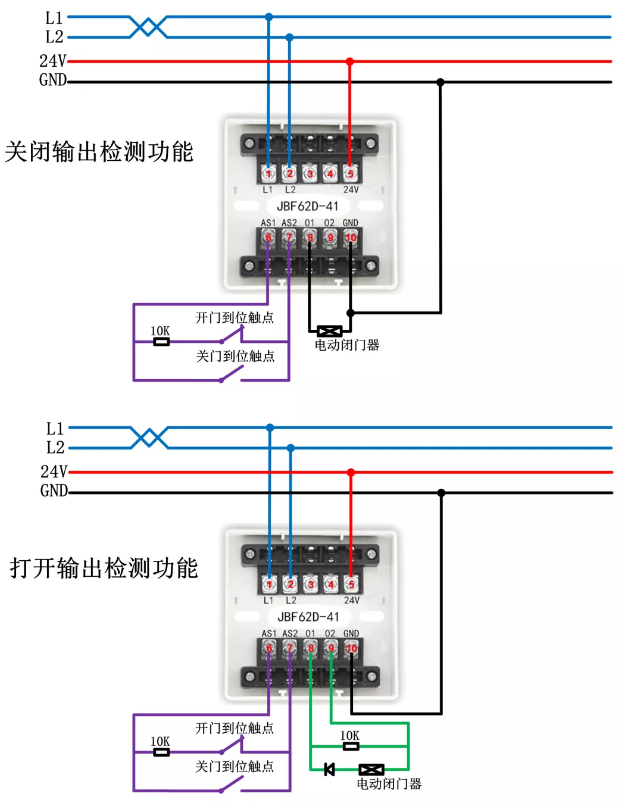

五、JBF62D-41輸入/輸出接口模塊接線圖
