一、JBF6142-D輸入/輸出接口模塊功能特點
內置微處理器；
接口模塊正常工作時需要DC24V電源；
采用無極性二總線技術，最大通訊距離可達1500m；
模塊輸入、輸出線路間采用電氣隔離設計，避免因為錯誤接線導致對系統的損壞；
電子編碼方式，可通過專用電子編碼器編址；
輸入、輸出端線路具備故障檢測功能。
二、JBF6142-D輸入/輸出接口模塊技術參數
| 型號 |
JBF6142-D |
| 名稱 |
輸入/輸出接口模塊 |
| 品牌 |
青鳥消防 |
| 回路總線 |
調制型，二總線，無極性 |
| 監視電流 |
<0.1mA DC24V |
| 輸出容量 |
DC24V/300mA |
| 編碼方式 |
電子編碼器編碼 |
| 編碼范圍 |
1-252 |
| 輸入指示燈 |
監視狀態：“輸入動作”燈紅色閃亮 |
| 動作狀態：“輸入動作”燈紅色閃亮 |
| 故障狀態：“輸入動作”燈紅色連續閃亮兩次 |
| 輸出指示燈 |
監視狀態：“輸出動作”燈紅色閃亮 |
| 動作狀態：“輸出動作”燈不亮 |
| 外形尺寸 |
85mm×85mm×41mm |

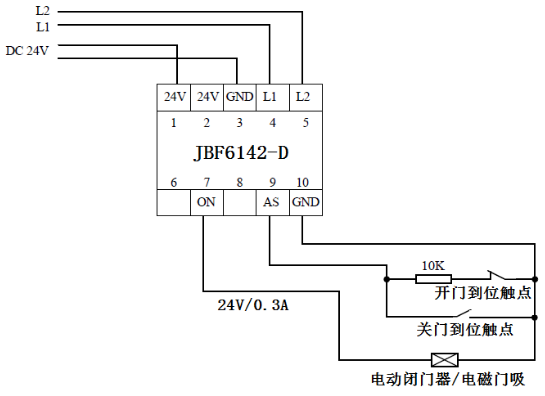

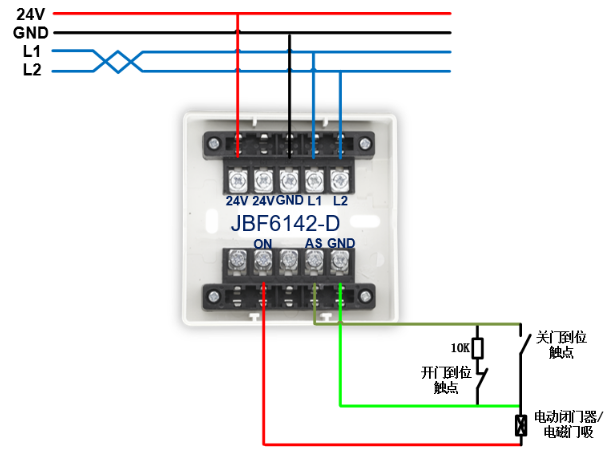

三、JBF6142-D輸入/輸出接口模塊接線說明
L1（端子4）、L2（端子5）連接回路總線，無極性；
24V(端子1)、GND(端子3)連接24V直流電源，有極性；
AS（端子9）、GND（端子10）連接電動閉門器上的關門到位信號（無源觸點）；
端子AS和GND連接的被監視設備動合端須并聯10KΩ電阻，以實現對輸入線路的檢測功能；
ON(端子7)、GND（端子10）連接電動閉門器。接口模塊正常狀態下ON端（7）持續輸出24V，確保防火門正常開啟。接口模塊被啟動后，ON端停止輸出24V，電動閉門器在機械力的作用下關閉。
四、JBF6142-D輸入/輸出接口模塊應用說明
JBF6142-D輸入/輸出接口模塊安裝在常開防火門附近，與防火門上的電動閉門器（電動定位）、電動門吸進行連接，用以在火災發生時通過操作防火門監控器對防火門進行遠程關閉，并接收防火門是否關閉正常的信號。
