青鳥消防62系統防火門監控系統產品接線圖

作者：青鳥消防日期：2021-03-27 17:16:42 瀏覽：18760

JBF-62S20防火門監控系統，主要功能為實時監控常開或常閉防火門的狀態信息進行報警和顯示。JBF-62S20防火門監控系統作為青鳥消防在原產品基礎上的迭代升級，由防火門監控器、接口模塊、一體式門磁開關、一體式電動閉門器等組成。

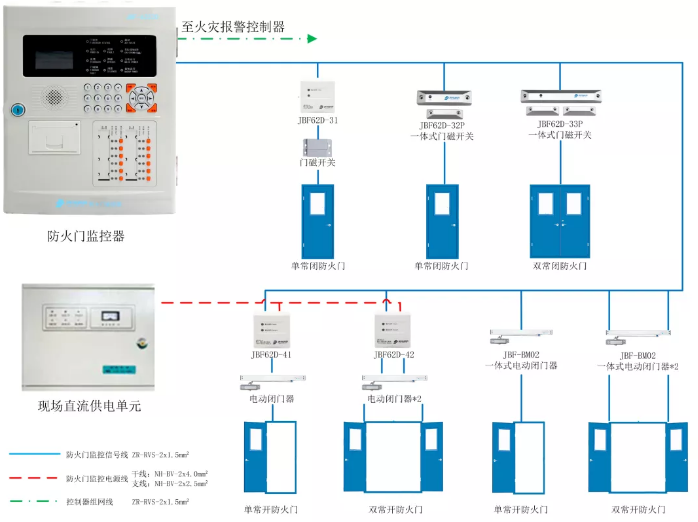

防火門監控系統示意圖：

防火門監控系統示意圖

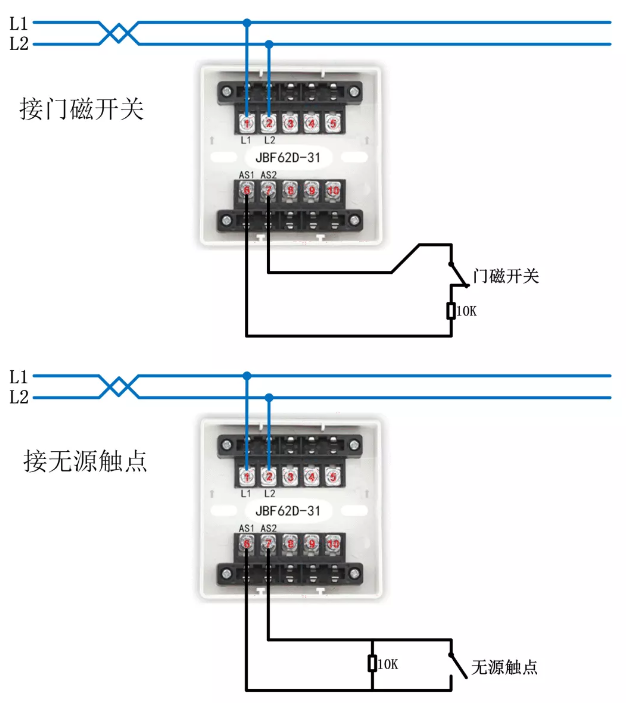

JBF62D-31輸入接口模塊接線圖：

JBF62D-31輸入接口模塊接線圖

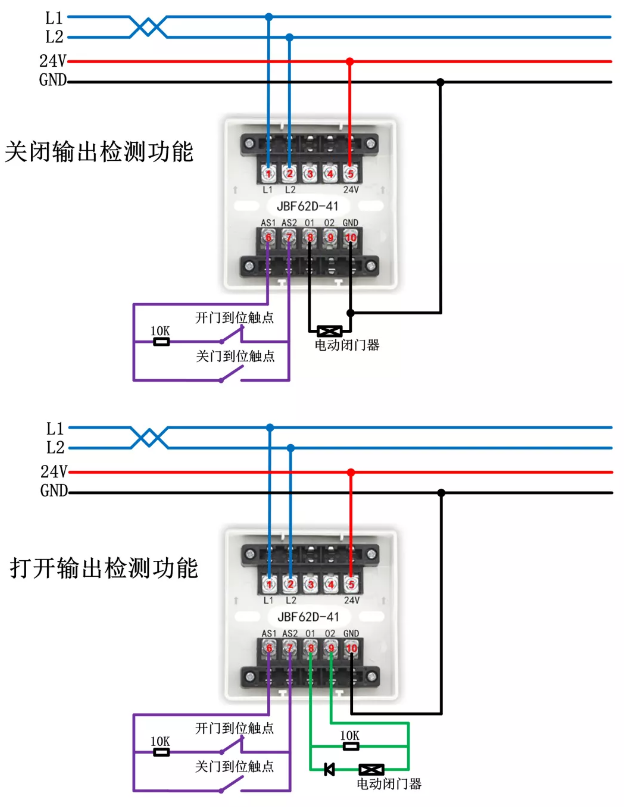

JBF62D-41輸入/輸出接口模塊接線圖：

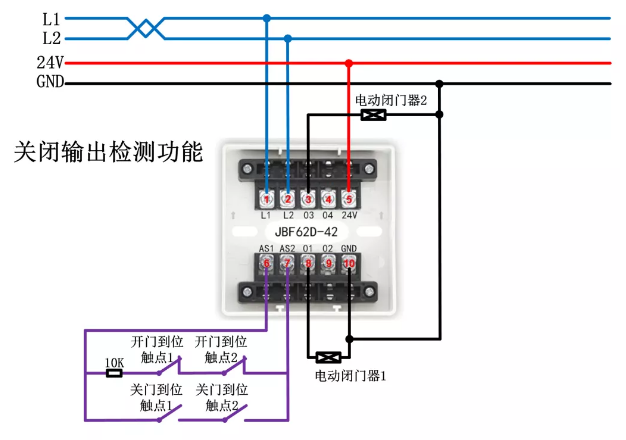

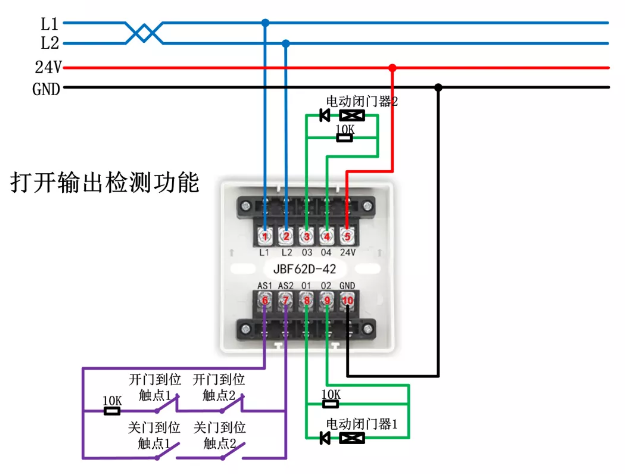

JBF62D-42輸入/輸出接口模塊接線圖：

JBF62D-42輸入/輸出接口模塊接線圖

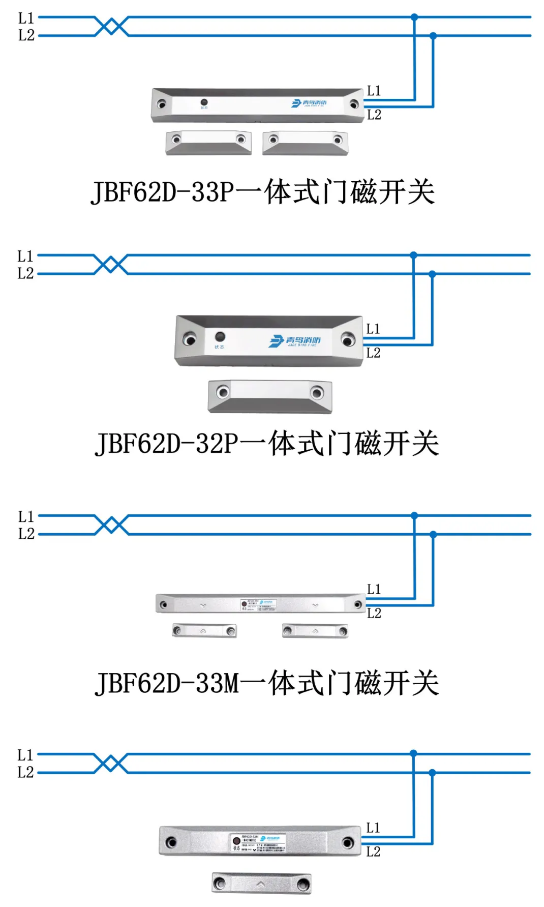

JBF62D-33P/JBF62D-32P/JBF62D-33M/JBF62D-32M

一體式門磁開關接線圖：

JBF62D-33P/JBF62D-32P/JBF62D-33M/JBF62D-32M 一體式門磁開關接線圖
