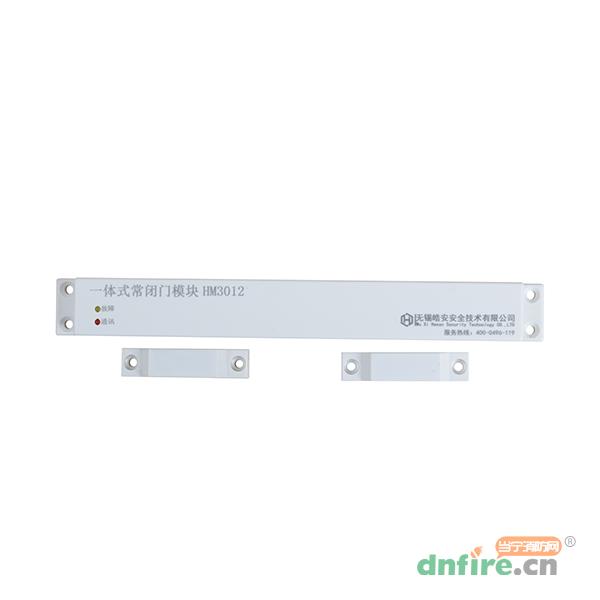

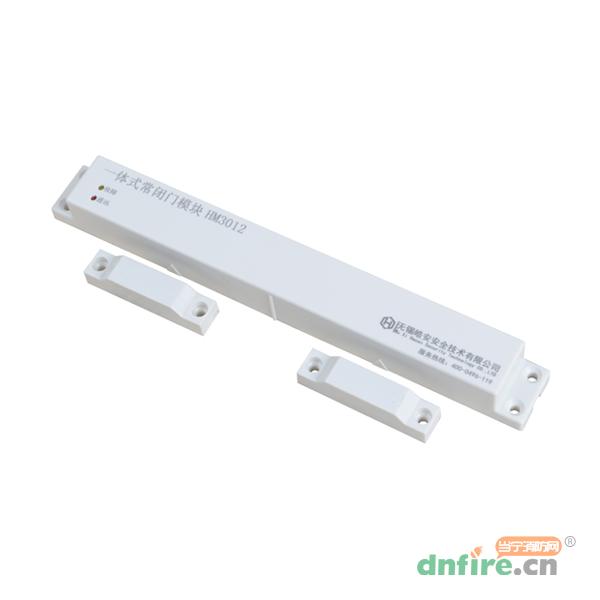

一、HM3012一體式常閉防火門監控模塊產品概述
HM3012一體式常閉防火門監控模塊是一種總線制控制接口設備，符合國家標準GB29364-2012《防火門監控器》要求。該門磁開關用于監視常閉防火門開啟、關閉狀態，通過總線通訊線把信息反饋至防火門監控器。
二、HM3012一體式常閉防火門監控模塊產品特點
1、二總線，無極性連接。
2、監視常閉防火門狀態。
3、安裝方便，布線簡單。
三、HM3012一體式常閉防火門監控模塊技術參數
| 型號 |
HM3012 |
| 總線協議 |
H1 協議 |
| 工作電壓 |
總線24V （15V～28V 脈沖電壓） |
| 工作電流 |
1)總線靜態電流：≤500 uA
2)總線動作電流：≤1.0 mA
|
| 線制 |
二線制，無極性 |
| 編碼方式 |
電子編碼，編碼地址碼不大于200 |
| 模塊的狀態指示 |
1)正常監視狀態：反饋指示燈(紅色)周期性閃亮
2)故障狀態：故障指示燈(黃色) 常亮
3)輸入反饋狀態：反饋指示燈(紅色)常亮
|
| 使用環境 |
溫度-10℃～+55℃
相對濕度≤95%RH，不凝露
|
| 顏色 |
銀色 |
| 重量 |
120g |
| 防火門門磁開關感應距離 |
≤20mm |
| 外形尺寸（長×寬×高） |
251.0mm×30.0mm×25.0mm |
| 執行標準 |
GB 29364-2012 |
四、HM3012一體式常閉防火門監控模塊結構特征
1.模塊的外形尺寸及安裝尺寸如下圖所示：
HM3012外形尺寸及安裝尺寸意圖
2.接線端子說明：
B+、B-：總線輸入接口，用于模塊與控制器通信和參數設置，無極性。
五、HM3012一體式常閉防火門監控模塊安裝與布線
警告：安裝設備之前，請切斷回路的電源。
1、安裝前應首先檢查外殼是否完好無損，標識是否齊全。

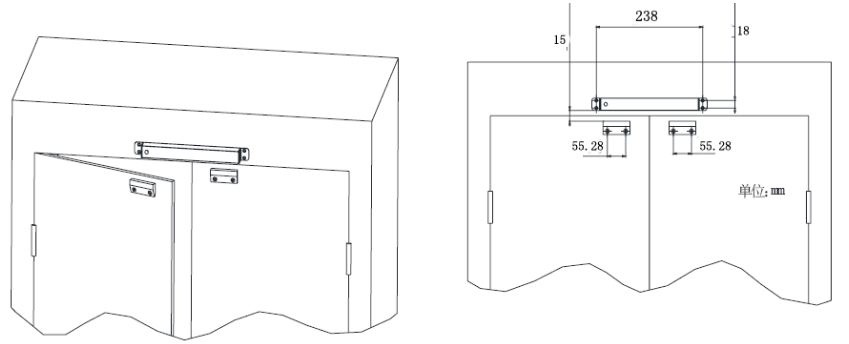

2、門磁開關采用上門框安裝，安裝方式如下圖所示式：

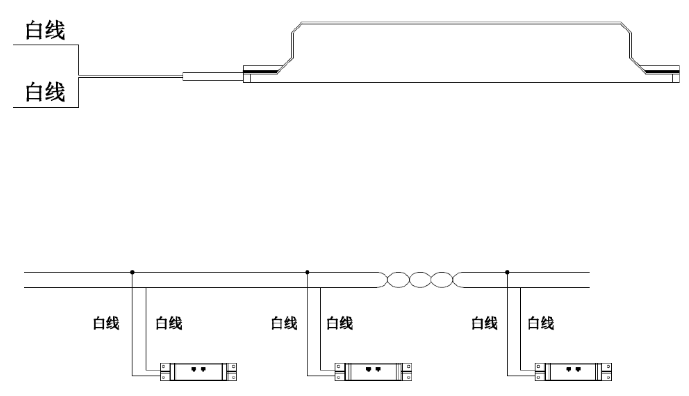

3、接線方式如下圖所示，兩根白色的線直接接入防火門監控器上的通訊二總線。
HM3012接線示意圖
4、布線要求：
總線(BUS)采用NH-RVS-2×1.5mm2線，穿金屬管（線槽）或阻燃PVC管敷設。
