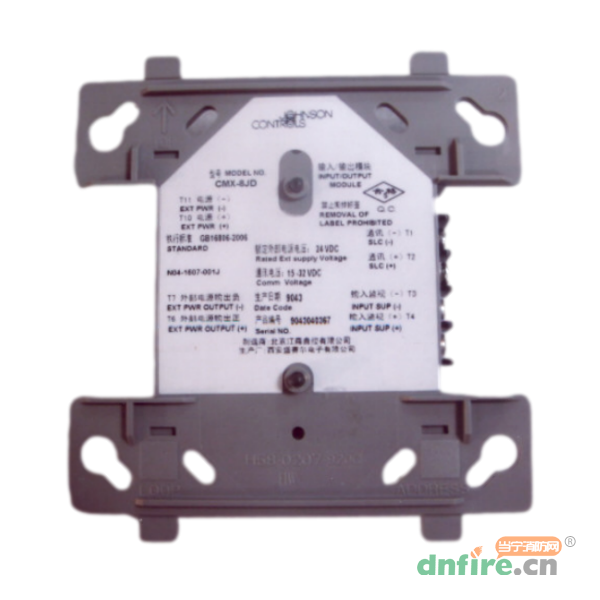

一、CMX-8JD輸入輸出模塊概述
CMX-8JD輸入輸出模塊具有單輸出和單輸入通道的功能。其均有兩個獨立的LED指示燈可通過控制器發命令碼顯示滅、閃亮或恒亮狀態。
輸入通道監視無源常開觸點并將其狀態反饋給控制器。輸出通道輸出一組常開觸點，并對輸出連線和外部輸入電源進行監視。
此模塊地址由編址器CP900寫入，地址設定范圍是101-198。寫入的地址為輸出通道的地址N，輸入通道的地址N+1會自動生成。本模塊出廠時設定為雙地址。
如果僅需要輸出通道地址，則短連T6和T7端子，然后用編址器寫入地址。
如果僅需要輸入通道地址，則短連T3和T4端子，然后用編址器寫入地址。
二、CMX-8JD輸入輸出模塊技術參數
| 型號 |
CMX-8JD |
| 名稱 |
輸入輸出模塊 |
| 品牌 |
江森自控 |
| 通訊電壓范圍 |
15~32VDC |
| 靜態電流 |
350μA@24VDC無通訊 |
| 外部電源輸入電壓 |
額定24VDC |
| 外部電源輸入電流 |
最大2A |
| 輸出觸點容量 |
2A，30VDC；0.5A 125VAC（阻性負載） |
| 工作溫度范圍 |
-10℃~+55℃ |
| 工作濕度范圍 |
10%~95%RH相對濕度，無凝結 |
| 重量 |
170g |
| 外形尺寸 |
124.6mm長×124.6mm寬×62mm高（模塊與預埋盒及面板安裝尺寸） |

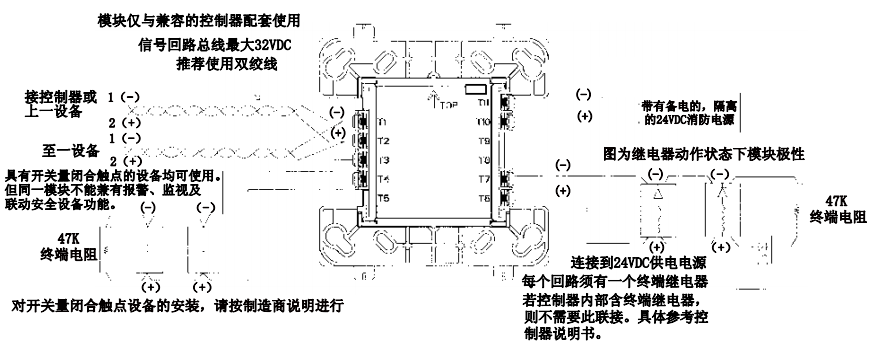

三、CMX-8JD輸入輸出模塊接線說明
接線端子說明：
T1通訊總線負；T2通訊總線正；
T3輸入模塊監視負；T4輸入模塊監視正；
T6外部電源輸出正；T7外部電源輸出負；
T10外部電源輸入正；T11外部電源輸入負。
整流二極管說明：
如上圖右半部分所示，被控制設備內部必須接有二極管。若無，須在外部串接相應的整流二極管。
根據被控設備的電流參數選擇相應的整流二極管。以下二極管資料僅供參考；
?、傩吞?N4003：最大正向電流1A
?、谛吞?N5402：最大正向電流3A。
注意：
模塊的外部輸入電壓和電流有限，請勿超過最大值。
輸出模塊負載的容量不應大于輸出觸點的容量。
