消防電話模塊主要用于將手提/固定消防電話分機連入總線制消防電話系統，那么消防電話模塊接線是什么樣子的呢？如何接入消防電話系統的呢？今天當寧工程師小張將為大家講解，以海灣GST-LD-8304消防電話接口為例。


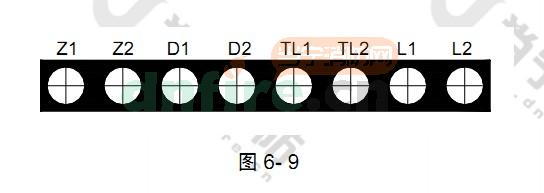

外端子示意圖如圖 6- 9 所示：

其中：
Z1、Z2：接火災報警控制器兩總線，無極性
D1、D2：DC24V電源，無極性
TL1、TL2：與 GST-LD-8312連接的端子
L1、L2：消防電話總線，無極性


布線要求： Z1、Z2 采用截面積≥1.0mm 2 的阻燃 RVS雙絞線，DC24V電源線采用截面積≥1.5mm 2
的阻燃 BV線，TL1、TL2、L1、L2采用截面積≥1.0mm 2 的阻燃 RVVP屏蔽線。


系統接線圖：
