　　裴玲.極早期吸氣式空氣采樣探測器在電子工業潔凈廠房的應用[J].建筑電氣，2025，44(4)：33-37.

極早期吸氣式空氣采樣探測器的設置依據

>>>> 哪些場所“宜”設置

GB 50116-2013《火災自動報警系統設計規范》（下文中簡稱《火規》）的第5.4.1條指出“宜”設置吸氣式感煙探測器的場所：“1具有高速氣流的場所”，條文說明“具有高速氣流的場所，如通信機房、計算機室、無塵室等任何通過空氣調節作用而保持正壓的場所。”因此，有潔凈要求的電子工業潔凈廠房“宜”采用極早期吸氣式空氣采樣探測器。

>>>> 哪些場所“應”設置

根據GB 50472-2008《電子工業潔凈廠房設計規范》（下文中簡稱《電子潔規》）第12.3.4條第2款：“當潔凈廠房防火分區面積超過現行國家標準《建筑設計防火規范》GB 50016的規定時或頂部安裝點式探測器不能滿足現行規范設計要求時，在潔凈室（區）內凈化空調系統混入新風前的回風氣流中應設置靈敏度嚴于0.01%obs/m的早期煙霧報警探測器。”根據此條文，有兩種情況，是“應”設置：

a.第一種情況：建筑防火分區面積超過規范要求時。

　　電子工業潔凈廠房多為大空間、大跨度柱網結構的多層廠房。綜合近十年來垂直產業鏈中較大規模的電子工業潔凈廠房，如覆蓋晶硅、切片、外延等工藝的麗水中欣、揚杰電子，芯片制造廠如合肥常鑫、無錫海力士、無錫華宏、中芯國際等，再到工藝為封裝測試的江陰長電等，其單個防火分區面積都在4萬m2以上，遠超GB 50016-2014《建筑設計防火規范》（2018年版）要求的6 000 m2或4 000 m2。

　　因此可得出：對于半導體類的電子工業潔凈廠房，其防火分區面積遠超規范要求，此類潔凈車間“應”設置極早期吸氣式空氣采樣探測器。

b.第二種情況：頂部安裝點式探測器不能滿足規范設計要求時。

　　《火規》第6.2.8條：“點型探測器至空調送風口邊的水平距離不應小于1.5 m，并宜接近回風口安裝。”因空調氣流會影響燃燒粒子的擴散而導致探測器誤報。因此，當探測器位置與空調風口的距離小于1.5 m時，“不應”選取點式探測器。再結合本文前述結論，可以得出：當探測器與空調風口距離不能滿足1.5 m的間距要求時，“應”設置極早期吸氣式空氣采樣探測器。

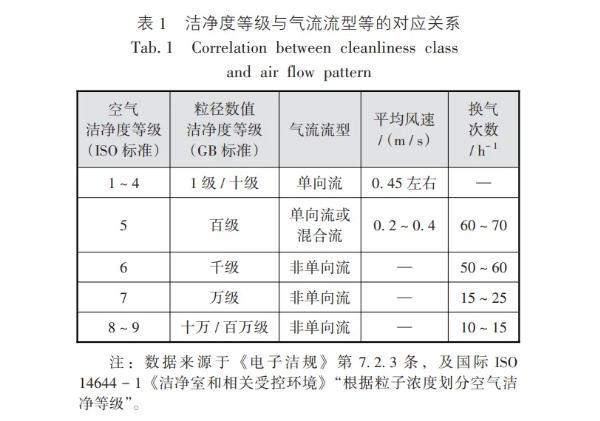

　　空調風口在吊頂上的布置密度，簡單來說是由風量決定的。在熱負荷基本相當?shù)那疤嵯拢瑩Q氣次數是決定風量的主要參數。而換氣次數，規范中有明確要求，不同潔凈度對應不同換氣次數，參見表1。

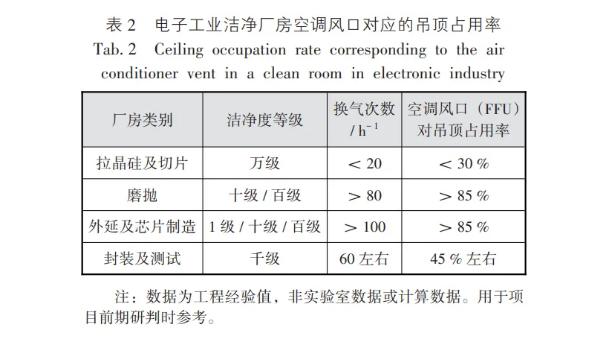

　　結合筆者近十年來參與的大量豐富詳實的電子工業潔凈廠房項目工程經驗，從行業上游的硅棒、硅片生產，到芯片制造，到下游的封裝測試，其空調風口對吊頂?shù)恼加寐士筛爬ㄈ绫?所示。

由此可以得出：當凈化級別到達千級時，空調風口對吊頂?shù)恼加寐室堰_45%左右，已不能滿足點式探測器離風口1.5 m的安裝間距要求，“應”采用極早期吸氣式空氣采樣探測器。

綜合上述兩種情況可知，當電子工業潔凈廠房面積超過規范要求或者車間凈化級別超過（包括）千級，兩者滿足其一，車間內都“應”設置極早期吸氣式空氣采樣探測器。

極早期吸氣式空氣采樣探測器的安裝位置

>>>> 安裝在干盤管前

此依據來源有二：一為前文中提到的《電子潔規》第12.3.4條，二為國際上一個比較重要的標準，也是我國相關規范編寫的重要參考，即美國消防協會的NFPA 318-2018《Standard for the Protection of Semiconductor Fabrication Facilities》，其在第11.1.3.6條中提到：“smoke detection is installed at the entry to the return air path”。意思為，煙霧探測應安裝在回風氣流的入口處?？梢妰杀疽?guī)范的要求一致。

所以，在選取采樣管安裝位置時，需結合潔凈室氣流的流向，找到“混入新風前的回風氣流”。在此，引入暖通專業名詞：干盤管（DCC），所有回風氣流在混入新風前，都必須先經干盤管進行換熱。因此，只要找到干盤管，就找到了“混入新風前”的“回風氣流”。

因此，采樣管可以安裝在干盤管前面（干盤管迎向回風氣流的方向為前）。這是極早期吸氣式空氣采樣探測器在電子工業潔凈廠房安裝位置的首選。

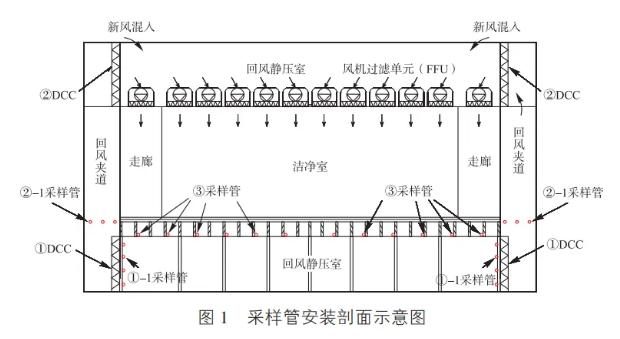

圖1是一個典型采樣管安裝剖面示意圖。干盤管一般安裝在①位置或②位置。①位置其干盤管安裝在下技術夾層，此時采樣管宜對應安裝在①-1位置。②位置的干盤管安裝在上技術夾層（又叫回風靜壓室），離新風混入的位置很近，如果還在DCC上安裝采樣管，則采樣氣流容易受到新風氣流的沖擊引起誤報，因此這種情況采樣管安裝位置應前移，宜安裝在回風夾道的②-1位置，也可安裝在①-1位置的回風百葉處。

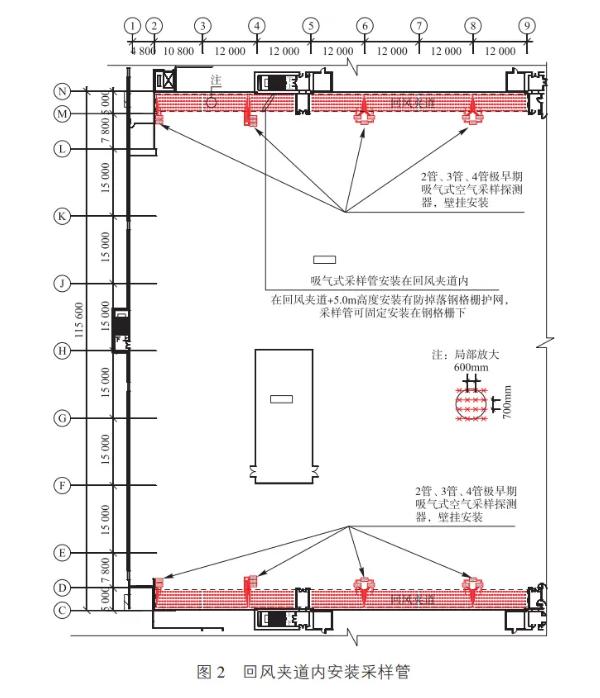

圖2是某項目下技術夾層局部截圖。其回風夾道在車間兩側，干盤管位于兩側回風夾道的上部（類似圖1的②位置）。采樣管安裝在回風夾道內（類似圖1的②-1位置）。

>>>> 安裝在華夫板下

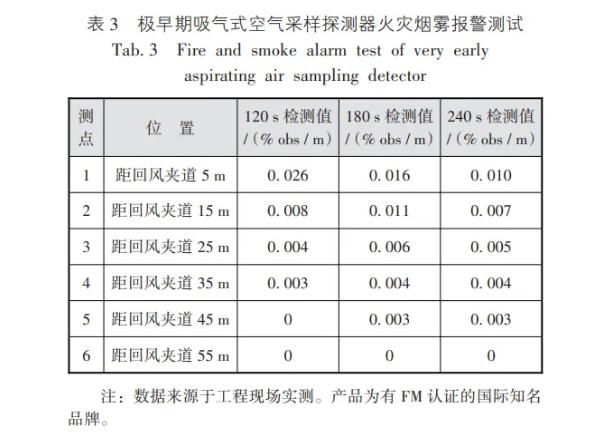

采樣管安裝在干盤管前是首選。但有些情況，只在回風夾道內設置是不夠的。例如圖2所在車間，回風夾道水平間距115 m，最遠的回風點在車間中部，約為60 m。項目現場進行線纜短路發熱冒煙試驗，分別在距離回風夾道5 m、15 m、25 m、35 m、45 m、55 m位置布點放煙，試驗數據參見表3。可見，當距離回風夾道超過45 m時，120 s內極早期吸氣式空氣采樣探測器檢測值顯示為0，已無報警數值。這說明，如果保護空間的尺寸大、空間高度高（含上、下技術夾層），只在回風夾道內設置采樣管，無法有效“捕捉”火災煙霧，需要補強探測。

第二處安裝位置，現行國家規范沒有明確的說明?？梢詤⒄彰绹绤f(xié)會NFPA 318-2018的要求。其在第11.1.3.5條中提到：“Smoke detection is installed below a waffle floor to detect smoke in the airstream passing from the clean?room to the sub?fab”。意思是，煙霧探測應安裝在華夫板下，以監測經過潔凈室至下技術夾層的氣流。華夫板，又名密肋梁板，是一種開孔的結構樓板形式，用在潔凈車間和下技術夾層之間。吸氣式空氣采樣管的第二處安裝位置，可以選擇安裝在華夫板下。安裝位置剖面圖參見圖1的③位置。

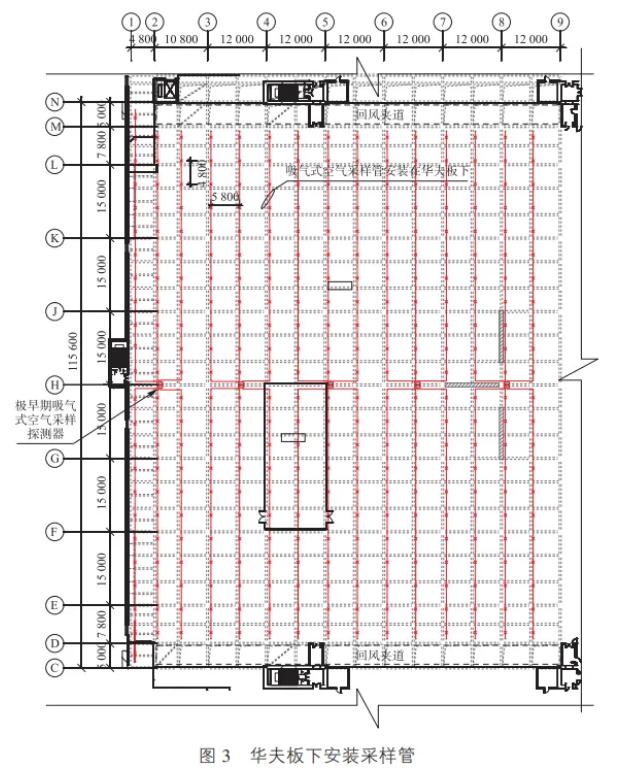

圖2所在車間，在回風夾道安裝采樣管不足的情況下，采取的補強措施就是在華夫板下增設一層采樣管。平面布置見圖3。增設這層采樣管后，現場再進行發熱冒煙試驗，試驗數據均滿足要求。

可以看到，在華夫板下安裝吸氣式空氣采樣管，還能同時滿足《火規》中關于高度大于12 m的空間場所中需要分層設置火警探測器的要求。能匹配傳統報警系統的設置要求，更容易被審圖機構和消防驗收單位接受。

極早期吸氣式空氣采樣探測器的保護面積

　　......

結語

本研究旨在探索極早期吸氣式空氣采樣系統在電子工業潔凈廠房的設計方案，并基于設計依據、安裝位置和保護面積三方面，結合工程實例進行了詳盡探討。得出以下結論：

　　a.準確的設計依據是根本條件。通過多本規范的綜合、對比，可知當電子工業潔凈廠房防火分區面積超規或凈化級別到達千級時，“應”設置極早期吸氣式空氣采樣探測器。

　　b.合理的安裝位置是必要條件。通過對國內、國外相關規范、圖集、標準的研究，可知吸氣式空氣采樣管宜安裝在暖通干盤管前和結構華夫板下。

　　c.有效的保護面積是關鍵因素。通過研究發現，當采樣管安裝在干盤管前，采樣孔保護半徑約為0.36 m；當采樣管安裝在華夫板下，采樣孔保護半徑約為2.4 m。

隨著工程技術的進步，還可以探索基于人工智能和大數據分析的設計方法，更大程度地利用探測器技術的發展，拓展空氣采樣系統目標監測的范圍，滿足不同領域的監測需求，為工程設計提供更廣闊的設計思路，也為極早期吸氣式空氣采樣探測器提供更廣闊的應用空間。

本文有刪減，全文載于《建筑電氣》2025年第4期，詳文請見雜志。
